二次エアシステム

Ferrari 599 GTB Fiorano

自分の役割を見つける

Ferrari 599 GTB Fiorano - 二次エアシステム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
181197 二次エアポンプ $579.78 在庫あり
247795 二次空気システムポンプ $851.56 在庫あり
写真 部品番号 説明 価格(各) ストック
202788 ポンプファスナーブラケット $74.27 注文するには
252895 ブラケット $151.13 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
202789 ラバーパイプ $44.07 注文するには
252008 ラバーパイプ $48.35 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
10902224 スクリュー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
223006 中央パイプ $377.89 注文するには
写真 部品番号 説明 価格(各) ストック
212872 右側二次エアパイプ $54.34 注文するには
写真 部品番号 説明 価格(各) ストック
212874 左側二次エアパイプ $199.29 注文するには
写真 部品番号 説明 価格(各) ストック
207528 スリーブ $79.70 注文するには
写真 部品番号 説明 価格(各) ストック
213165 スリーブ $755.80 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
16296934 スクリュー $0.48 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
10441790 シース付きブラケット $0.82 注文するには
写真 部品番号 説明 価格(各) ストック
86574700 スクリュー $0.73 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
171175 二次エアバルブ $362.35 在庫あり
写真 部品番号 説明 価格(各) ストック
186781 ガスケット $5.97 在庫あり
写真 部品番号 説明 価格(各) ストック
203046 バルブ用パイプ $204.69 注文するには
写真 部品番号 説明 価格(各) ストック
217965 サポート $40.92 注文するには
写真 部品番号 説明 価格(各) ストック
202980 ガスケット $3.44 在庫あり
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
14305324 スクリュー $0.09 在庫あり
写真 部品番号 説明 価格(各) ストック
231625 スクリュー $0.71 在庫あり
14305324 スクリュー $0.09 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
124790 ラバーパイプ $8.18 注文するには
159542 ラバーパイプ $4.87 注文するには
写真 部品番号 説明 価格(各) ストック
161816257691 三方ユニオン お問い合わせ 注文するには
257691 3ウェイコネクター $1.59 注文するには
写真 部品番号 説明 価格(各) ストック
124406 タンクからコネクターへのパイプ $15.12 注文するには
225102 ラバーパイプ $19.91 注文するには
写真 部品番号 説明 価格(各) ストック
14304124 スクリュー $0.18 注文するには
写真 部品番号 説明 価格(各) ストック
12604178 ウォッシャー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
124790 ラバーパイプ $8.18 注文するには
写真 部品番号 説明 価格(各) ストック
220374 バキューム・アキュムレーター・タンク $94.20 注文するには
写真 部品番号 説明 価格(各) ストック
86574700 スクリュー $0.73 注文するには
写真 部品番号 説明 価格(各) ストック
225505 右側バキュームパイプ $1,739.37 注文するには
写真 部品番号 説明 価格(各) ストック
225506 左側バキュームパイプ $1,739.37 注文するには
写真 部品番号 説明 価格(各) ストック
13432070 ホースカラー $0.62 在庫あり
写真 部品番号 説明 価格(各) ストック
195508 コネクター $27.16 注文するには
174818 コネクター $17.73 注文するには
写真 部品番号 説明 価格(各) ストック
225466 ラバーパイプ $77.14 注文するには
写真 部品番号 説明 価格(各) ストック
13432270 ホースカラー $1.06 在庫あり
写真 部品番号 説明 価格(各) ストック
226523 アンダーボディパイプ $90.57 注文するには
写真 部品番号 説明 価格(各) ストック
172842 シース付きブラケット $9.13 注文するには
写真 部品番号 説明 価格(各) ストック
16296934 スクリュー $0.48 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
224771 ラバーパイプ $45.64 注文するには
写真 部品番号 説明 価格(各) ストック
224761 タンクからリアへのパイプ $53.51 注文するには
写真 部品番号 説明 価格(各) ストック
220751 ラバーパイプ $70.64 注文するには
写真 部品番号 説明 価格(各) ストック
14304124 スクリュー $0.18 注文するには
写真 部品番号 説明 価格(各) ストック
12604178 ウォッシャー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
122126 ラバーパイプ $11.58 注文するには
写真 部品番号 説明 価格(各) ストック
220512 中央リアパイプ $114.13 注文するには
写真 部品番号 説明 価格(各) ストック
13432070 ホースカラー $0.62 在庫あり
写真 部品番号 説明 価格(各) ストック
220641 ラバーパイプ $79.70 注文するには
写真 部品番号 説明 価格(各) ストック
241986 ホースユニオン用カラー $1.08 在庫あり
写真 部品番号 説明 価格(各) ストック
10441290 シース付きブラケット $0.64 在庫あり
写真 部品番号 説明 価格(各) ストック
16296934 スクリュー $0.48 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
220066 ブラケット $173.19 注文するには
写真 部品番号 説明 価格(各) ストック
16296934 スクリュー $0.48 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
13433370 スクリューカラー $0.97 在庫あり
262111 ジュビリークランプ $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.78 在庫あり
すべて見る

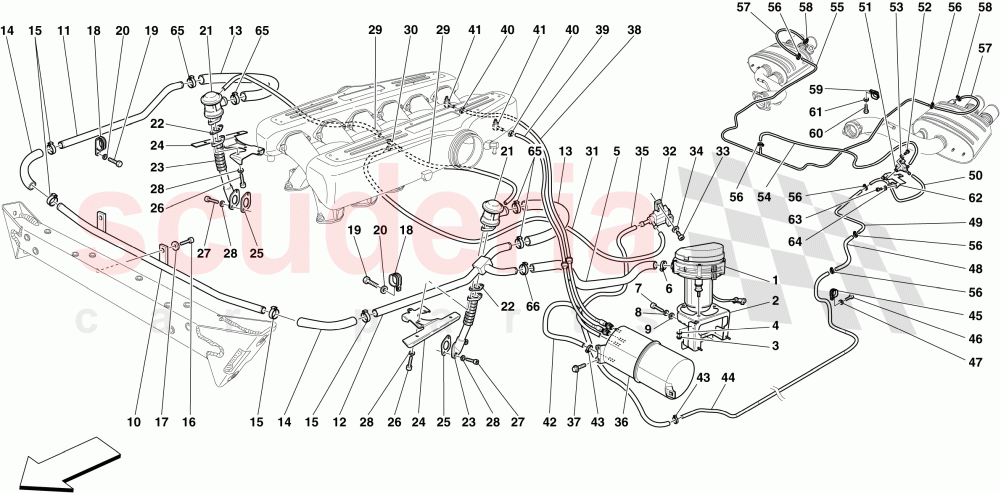

SECONDARY AIR SYSTEM of Ferrari Ferrari 599 GTB Fiorano ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 181197
二次エアポンプ
Applicable up to Ass. No. 87312
IN STOCK 		$579.78 (12.6% off) 1
1 247795
二次空気システムポンプ
Applicable from Ass. No. 87313
IN STOCK 		$851.56 (19.2% off) 1
2 202788
ポンプファスナーブラケット
Applicable up to Ass. No. 87312 		$74.27 1
2 252895
ブラケット
Applicable from Ass. No. 87313 		$151.13 1
3 14059290
ナット
IN STOCK 		$1.54 3
4 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 3
5 202789
ラバーパイプ
Applicable up to Ass. No. 87312 		$44.07 1
5 252008
ラバーパイプ
Applicable from Ass. No. 87313 		$48.35 1
6 262111
ジュビリークランプ
IN STOCK 		$1.78 1
7 10902224
スクリュー
IN STOCK 		$0.07 (84.4% off) 2
8 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 2
9 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
10 223006
中央パイプ 		$377.89 1
11 212872
右側二次エアパイプ 		$54.34 1
12 212874
左側二次エアパイプ 		$199.29 1
13 207528
スリーブ 		$79.70 2
14 213165
スリーブ 		$755.80 2
15 262111
ジュビリークランプ
IN STOCK 		$1.78 4
16 16296934
スクリュー
IN STOCK 		$0.48 2
17 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
18 10441790
シース付きブラケット 		$0.82 (76.2% off) 4
19 86574700
スクリュー 		$0.73 4
20 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 4
21 171175
二次エアバルブ
IN STOCK 		$362.35 4
22 186781
ガスケット
IN STOCK 		$5.97 (6% off) 2
23 203046
バルブ用パイプ 		$204.69 2
24 217965
サポート 		$40.92 2
25 202980
ガスケット
IN STOCK 		$3.44 (8% off) 2
26 231619
ソケットネジ M6×22 ワッシャ付
No longer supplied; Replaced by 14305324
IN STOCK 		$0.35 4
26 14305324
スクリュー
M6 X 20; L. 20 mm
IN STOCK 		$0.09 4
27 231625
スクリュー
M6 X 40; L. 40 mm
IN STOCK 		$0.71 2
27 14305324
スクリュー
M6 X 20; L. 20 mm
IN STOCK 		$0.09 2
28 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 8
29 124790
ラバーパイプ
No longer supplied; Replaced by 159542 		$8.18 2
29 159542
ラバーパイプ 		$4.87 2
30 161816257691
三方ユニオン
No longer supplied; Replaced by 257691 		- 1 Enquire
30 257691
3ウェイコネクター 		$1.59 1
31 124406
タンクからコネクターへのパイプ
No longer supplied; Replaced by 225102 		$15.12 1
31 225102
ラバーパイプ 		$19.91 1
33 14304124
スクリュー 		$0.18 (76% off) 2
34 12604178
ウォッシャー 		- 2 Enquire
35 124790
ラバーパイプ 		$8.18 1
36 220374
バキューム・アキュムレーター・タンク 		$94.20 1
37 86574700
スクリュー 		$0.73 3
38 225505
右側バキュームパイプ 		$1,739.37 1
39 225506
左側バキュームパイプ 		$1,739.37 1
40 13432070
ホースカラー
IN STOCK 		$0.62 (42.1% off) 2
41 195508
コネクター
Zn/Black 		$27.16 2
41 174818
コネクター
Zn/white 		$17.73 2
42 225466
ラバーパイプ 		$77.14 1
43 13432270
ホースカラー
IN STOCK 		$1.06 2
44 226523
アンダーボディパイプ 		$90.57 1
45 172842
シース付きブラケット 		$9.13 1
46 16296934
スクリュー
IN STOCK 		$0.48 1
47 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 1
48 224771
ラバーパイプ 		$45.64 1
49 224761
タンクからリアへのパイプ 		$53.51 1
50 220751
ラバーパイプ 		$70.64 (62.4% off) 1
52 14304124
スクリュー 		$0.18 (76% off) 2
53 12604178
ウォッシャー 		- 2 Enquire
54 122126
ラバーパイプ 		$11.58 1
55 220512
中央リアパイプ 		$114.13 1
56 13432070
ホースカラー
IN STOCK 		$0.62 (42.1% off) 6
57 220641
ラバーパイプ 		$79.70 2
58 241986
ホースユニオン用カラー
IN STOCK 		$1.08 2
59 10441290
シース付きブラケット
IN STOCK 		$0.64 (61.9% off) 4
60 16296934
スクリュー
IN STOCK 		$0.48 4
61 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 4
62 220066
ブラケット 		$173.19 1
63 16296934
スクリュー
IN STOCK 		$0.48 2
64 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 2
65 13433370
スクリューカラー
Applicable until depletion
IN STOCK 		$0.97 4
65 262111
ジュビリークランプ
Applicable after depletion of 13432908
IN STOCK 		$1.78 4
66 262111
ジュビリークランプ
IN STOCK 		$1.78 1
