Ferrari 599 GTB Fiorano - オルタネーター、スターターモーター、ACコンプレッサー

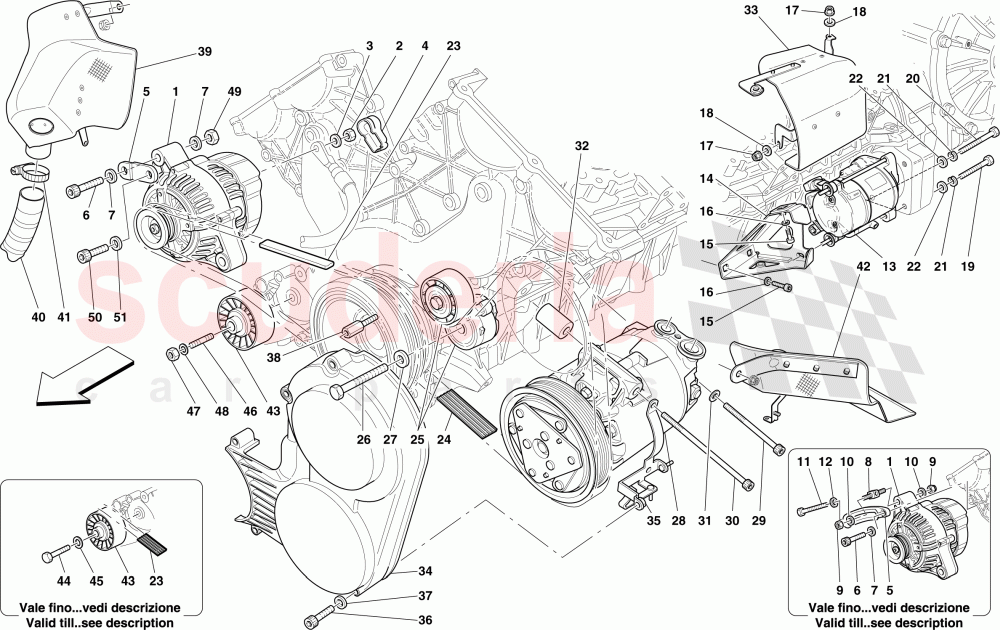

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	16102314	ナット	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	154803	保護キャップ	$5.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	212430	アッパーブラケット	$117.75	注文するには
	212430	アッパーブラケット	$117.75	注文するには
	212430	アッパーブラケット	$117.75	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	14307834	スクリュー	$6.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	11190574	ウォッシャー	$0.07	在庫あり
	11190574	ウォッシャー	$0.07	在庫あり
	11190574	ウォッシャー	$0.07	在庫あり

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	212580	ねじピン	$36.22	注文するには
	212580	ねじピン	$36.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	147985	ナット	$0.16	在庫あり
	147985	ナット	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13578324	ウォッシャー	$0.26	在庫あり
	13578324	ウォッシャー	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	149423	スクリュー	$1.87	注文するには
	149423	スクリュー	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.07	在庫あり
	11193874	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	180169	スターターモーター	$634.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	222003	スターターモーターマウントブラケット	$63.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302824	スクリュー	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15896470	ナット	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16044624	スクリュー	$0.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	16045424	スクリュー	$0.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.98	在庫あり

写真	部品番号	説明	価格(各)	ストック

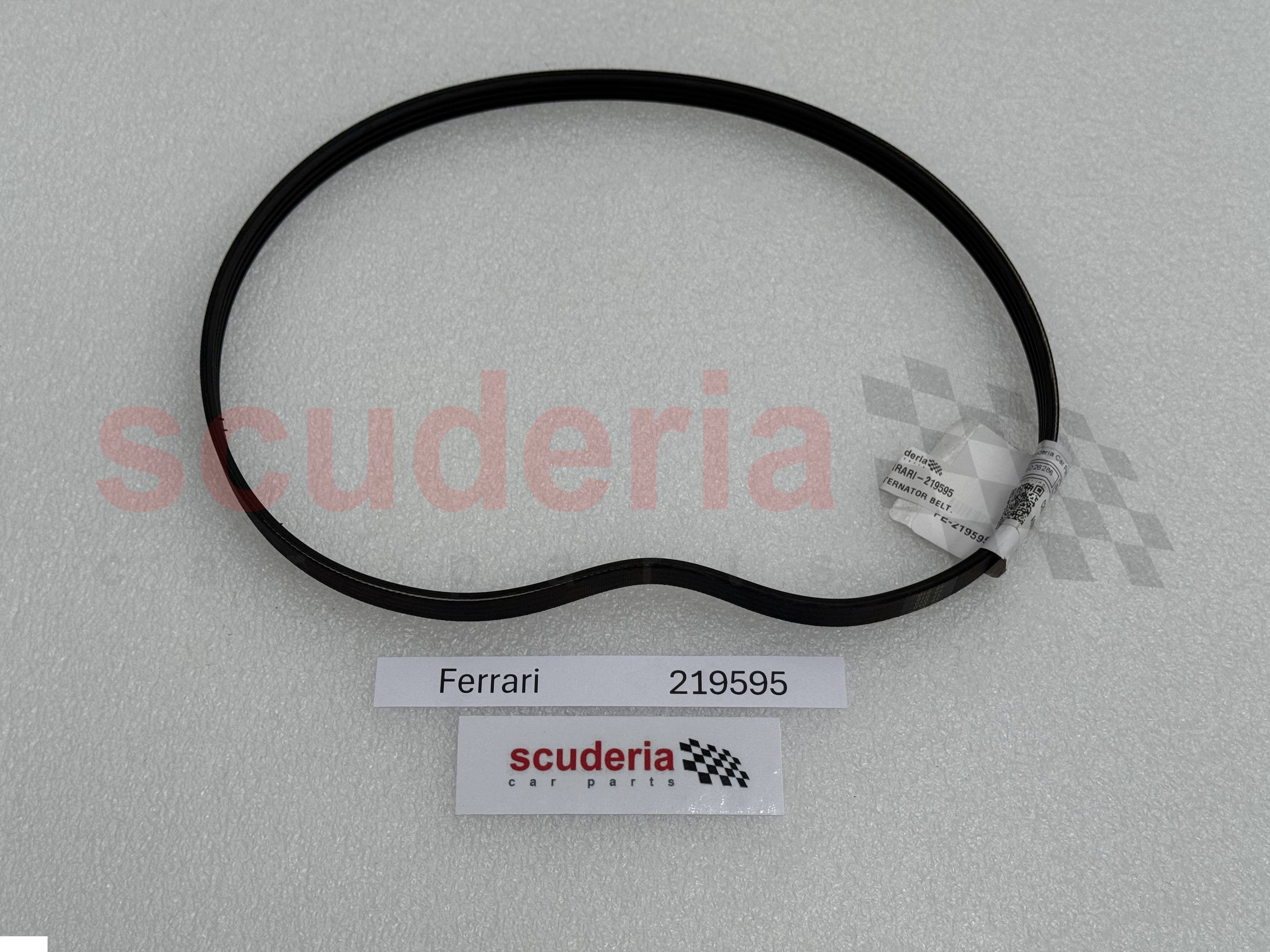

	219595	オルタネーターベルト	$35.58	注文するには
	219595	オルタネーターベルト	$35.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	195992	コンプレッサー駆動ベルト	$52.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	268567	スクリュー	$5.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14307224	スクリュー	$0.71	注文するには
	14302024	スクリュー	$1.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	175428	スクリュー	$2.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	141496	シム	$3.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	222244	保護シールド	$217.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	233796	ブラケット	$30.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	231622	スクリュー	$0.40	在庫あり
	14305834	スクリュー	$0.81	注文するには
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	223465	スタッドボルト	$14.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	219643	エアデリバリパイプ	$164.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	13000790	スクリューカラー	$0.84	在庫あり

写真	部品番号	説明	価格(各)	ストック
	229851	左サイドシールド	$114.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	172537	ベルト締め付けプーリー	$137.68	在庫あり
	172537	ベルト締め付けプーリー	$137.68	在庫あり
	172537	ベルト締め付けプーリー	$137.68	在庫あり

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11343821	スクリュー	$1.21	在庫あり
	11343821	スクリュー	$1.21	在庫あり
	11343821	スクリュー	$1.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11188374	ウォッシャー	$0.88	注文するには
	11188374	ウォッシャー	$0.88	注文するには
	11188374	ウォッシャー	$0.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	13449934	スタッドボルト	$1.17	注文するには
	13449934	スタッドボルト	$1.17	注文するには
	13449934	スタッドボルト	$1.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	133216	ナット	$9.66	在庫あり
	133216	ナット	$9.66	在庫あり
	133216	ナット	$9.66	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601474	WAVY WASHER 10MM	$0.04	在庫あり
	12601474	WAVY WASHER 10MM	$0.04	在庫あり
	12601474	WAVY WASHER 10MM	$0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	102742	ナット	$0.46	在庫あり
	102742	ナット	$0.46	在庫あり
	102742	ナット	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14360124	スクリュー	$3.66	注文するには
	14360124	スクリュー	$3.66	注文するには
	14360124	スクリュー	$3.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	11190574	ウォッシャー	$0.07	在庫あり
	11190574	ウォッシャー	$0.07	在庫あり
	11190574	ウォッシャー	$0.07	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
2	16102314	ナット	16102314 ナット	$0.07 MSRP: ~~1.29~~ (94.6% off)	1
3	12601374	ウォッシャー IN STOCK	12601374 ウォッシャー IN STOCK	$0.02 MSRP: ~~0.25~~ (92% off)	1
4	154803	保護キャップ	154803 保護キャップ	$5.66	1
5	212430	アッパーブラケット	212430 アッパーブラケット Not for GD	$117.75	1
5	212430	アッパーブラケット	212430 アッパーブラケット Not for USA, CDN, GD; Applicable up to engine No. 122778	$117.75	1
5	212430	アッパーブラケット	212430 アッパーブラケット Applicable for USA, CDN; Applicable up to engine No. 124965	$117.75	1
5	224237	アッパーブラケット	224237 アッパーブラケット Reduced consumption; Applicable for GD	$118.08	1
5	224237	アッパーブラケット	224237 アッパーブラケット Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779	$118.08	1
5	224237	アッパーブラケット	224237 アッパーブラケット Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966	$118.08	1
6	14307834	スクリュー	14307834 スクリュー	$6.88	1
7	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー Not for GD; Applicable up to engine No. 122778 IN STOCK	$0.07	1
7	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー Applicable for GD IN STOCK	$0.07	1
7	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779 IN STOCK	$0.07	1
7	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966 IN STOCK	$0.07	1
8	212580	ねじピン	212580 ねじピン Not for USA, CDN; Applicable up to engine No. 122778	$36.22	1
8	212580	ねじピン	212580 ねじピン Applicable for USA, CDN; Applicable up to engine No. 124965	$36.22	1
9	147985	ナット IN STOCK	147985 ナット Not for USA, CDN; Applicable up to engine No. 122778 IN STOCK	$0.16 MSRP: ~~0.50~~ (68% off)	2
9	147985	ナット IN STOCK	147985 ナット Applicable for USA, CDN; Applicable up to engine No. 124965 IN STOCK	$0.16 MSRP: ~~0.50~~ (68% off)	2
10	13578324	ウォッシャー IN STOCK	13578324 ウォッシャー Not for USA, CDN; Applicable up to engine No. 122778 IN STOCK	$0.26	2
10	13578324	ウォッシャー IN STOCK	13578324 ウォッシャー Applicable for USA, CDN; Applicable up to engine No. 124965 IN STOCK	$0.26	2
11	149423	スクリュー	149423 スクリュー Not for USA, CDN; Applicable up to engine No. 122778	$1.87	1
11	149423	スクリュー	149423 スクリュー Applicable for USA, CDN; Applicable up to engine No. 124965	$1.87	1
12	11193874	ウォッシャー IN STOCK	11193874 ウォッシャー Not for USA, CDN; Applicable up to engine No. 122778 IN STOCK	$0.07	1
12	11193874	ウォッシャー IN STOCK	11193874 ウォッシャー Applicable for USA, CDN; Applicable up to engine No. 124965 IN STOCK	$0.07	1
13	180169	スターターモーター	180169 スターターモーター	$634.75	1
14	222003	スターターモーターマウントブラケット	222003 スターターモーターマウントブラケット	$63.40	1
15	14302824	スクリュー	14302824 スクリュー	$0.24 MSRP: ~~0.50~~ (52% off)	3
16	11193874	ウォッシャー IN STOCK	11193874 ウォッシャー IN STOCK	$0.07	3
17	15896470	ナット	15896470 ナット	$0.05 MSRP: ~~1.15~~ (95.7% off)	3
18	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	3
19	16044624	スクリュー	16044624 スクリュー	$0.40	2
20	16045424	スクリュー	16045424 スクリュー	$0.71	1
21	127496	ウォッシャー	127496 ウォッシャー	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
22	84653800	ウォッシャー IN STOCK	84653800 ウォッシャー IN STOCK	$5.98	3
23	219595	オルタネーターベルト	219595 オルタネーターベルト Not for USA, CDN, GD; Applicable up to engine No. 122778	$35.58 MSRP: ~~36.12~~ (1.5% off)	1
23	219595	オルタネーターベルト	219595 オルタネーターベルト Applicable for USA, CDN; Applicable up to engine No. 124965	$35.58 MSRP: ~~36.12~~ (1.5% off)	1
24	195992	コンプレッサー駆動ベルト	195992 コンプレッサー駆動ベルト	$52.71	1
26	268567	スクリュー IN STOCK	268567 スクリュー IN STOCK	$5.98	1
27	11193874	ウォッシャー IN STOCK	11193874 ウォッシャー IN STOCK	$0.07	1
29	14307224	スクリュー	14307224 スクリュー M8 X 90	$0.71	1
29	14302024	スクリュー	14302024 スクリュー M8 X 95	$1.94	1
30	175428	スクリュー	175428 スクリュー	$2.20	1
31	11193874	ウォッシャー IN STOCK	11193874 ウォッシャー IN STOCK	$0.07	3
32	141496	シム	141496 シム	$3.20	1
33	222244	保護シールド	222244 保護シールド	$217.40	1
35	233796	ブラケット	233796 ブラケット	$30.78	1
36	231622	スクリュー IN STOCK	231622 スクリュー M6 X 35; L. 35 mm IN STOCK	$0.40 MSRP: ~~0.50~~ (20% off)	2
36	14305834	スクリュー	14305834 スクリュー M6 X 40	$0.81	1
36	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 22; L. 22 mm IN STOCK	$0.35	2
37	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	5
38	223465	スタッドボルト	223465 スタッドボルト	$14.66	2
40	219643	エアデリバリパイプ	219643 エアデリバリパイプ	$164.86	1
41	13000790	スクリューカラー IN STOCK	13000790 スクリューカラー IN STOCK	$0.84 MSRP: ~~2.25~~ (62.7% off)	2
42	229851	左サイドシールド	229851 左サイドシールド	$114.93	1
43	172537	ベルト締め付けプーリー IN STOCK	172537 ベルト締め付けプーリー Not for GD IN STOCK	$137.68 MSRP: ~~148.15~~ (7.1% off)	1
43	172537	ベルト締め付けプーリー IN STOCK	172537 ベルト締め付けプーリー Not for USA, CDN, GD; Applicable up to engine No. 122778 IN STOCK	$137.68 MSRP: ~~148.15~~ (7.1% off)	1
43	172537	ベルト締め付けプーリー IN STOCK	172537 ベルト締め付けプーリー Applicable for USA, CDN; Applicable up to engine No. 124965 IN STOCK	$137.68 MSRP: ~~148.15~~ (7.1% off)	1
43	227509	ベルトテンショナープーリー	227509 ベルトテンショナープーリー Applicable for GD	$452.95	1
43	227509	ベルトテンショナープーリー	227509 ベルトテンショナープーリー Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779	$452.95	1
43	227509	ベルトテンショナープーリー	227509 ベルトテンショナープーリー Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124965	$452.95	1
44	11343821	スクリュー IN STOCK	11343821 スクリュー Not for GD IN STOCK	$1.21	1
44	11343821	スクリュー IN STOCK	11343821 スクリュー Not for USA, CDN, GD; Applicable up to engine No. 122778 IN STOCK	$1.21	1
44	11343821	スクリュー IN STOCK	11343821 スクリュー Applicable for USA, CDN; Applicable up to engine No. 124965 IN STOCK	$1.21	1
45	11188374	ウォッシャー	11188374 ウォッシャー Not for GD	$0.88	1
45	11188374	ウォッシャー	11188374 ウォッシャー Not for USA, CDN, GD; Applicable up to engine No. 122778	$0.88	1
45	11188374	ウォッシャー	11188374 ウォッシャー Applicable for USA, CDN; Applicable up to engine No. 124965	$0.88	1
46	13449934	スタッドボルト	13449934 スタッドボルト Applicable for GD	$1.17	1
46	13449934	スタッドボルト	13449934 スタッドボルト Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779	$1.17	1
46	13449934	スタッドボルト	13449934 スタッドボルト Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966	$1.17	1
47	133216	ナット IN STOCK	133216 ナット Applicable for GD IN STOCK	$9.66 MSRP: ~~10.42~~ (7.3% off)	1
47	133216	ナット IN STOCK	133216 ナット Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779 IN STOCK	$9.66 MSRP: ~~10.42~~ (7.3% off)	1
47	133216	ナット IN STOCK	133216 ナット Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966 IN STOCK	$9.66 MSRP: ~~10.42~~ (7.3% off)	1
48	12601474	WAVY WASHER 10MM IN STOCK	12601474 WAVY WASHER 10MM Applicable for GD IN STOCK	$0.04	1
48	12601474	WAVY WASHER 10MM IN STOCK	12601474 WAVY WASHER 10MM Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779 IN STOCK	$0.04	1
48	12601474	WAVY WASHER 10MM IN STOCK	12601474 WAVY WASHER 10MM Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966 IN STOCK	$0.04	1
49	102742	ナット IN STOCK	102742 ナット Applicable for GD IN STOCK	$0.46 MSRP: ~~3.25~~ (85.8% off)	1
49	102742	ナット IN STOCK	102742 ナット Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779 IN STOCK	$0.46 MSRP: ~~3.25~~ (85.8% off)	1
49	102742	ナット IN STOCK	102742 ナット Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966 IN STOCK	$0.46 MSRP: ~~3.25~~ (85.8% off)	1
50	14360124	スクリュー	14360124 スクリュー Applicable for GD	$3.66	1
50	14360124	スクリュー	14360124 スクリュー Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779	$3.66	1
50	14360124	スクリュー	14360124 スクリュー Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966	$3.66	1
51	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー Applicable for GD IN STOCK	$0.07	1
51	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー Reduced consumption; Not for USA, CDN, GD; Applicable from engine No. 122779 IN STOCK	$0.07	1
51	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966 IN STOCK	$0.07	1
