潤滑システム-タンク

Ferrari 599 GTB Fiorano

自分の役割を見つける

Ferrari 599 GTB Fiorano - 潤滑システム-タンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
224541 オイルタンク $3,616.85 注文するには
写真 部品番号 説明 価格(各) ストック
180320 タンクプラグ $790.12 注文するには
写真 部品番号 説明 価格(各) ストック
180585 オイルタンクキャップガスケット $101.45 在庫あり
写真 部品番号 説明 価格(各) ストック
225788 ディップスティック $149.56 注文するには
写真 部品番号 説明 価格(各) ストック
233118 Oリング $9.33 在庫あり
写真 部品番号 説明 価格(各) ストック
218428 アッパーブラケット $23.52 注文するには
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
107979 ストップキャップ $11.82 注文するには
写真 部品番号 説明 価格(各) ストック
107978 振動ダンパー $14.95 注文するには
写真 部品番号 説明 価格(各) ストック
107980 シム $6.24 注文するには
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.81 注文するには
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.24 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
194451 インナーブラケット $47.09 注文するには
写真 部品番号 説明 価格(各) ストック
16043434 六角ネジ M8 x 20 $0.24 在庫あり
写真 部品番号 説明 価格(各) ストック
12647021 ウォッシャー $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
180137 温度センサー $32.43 在庫あり
写真 部品番号 説明 価格(各) ストック
153722 ガスケット $8.77 注文するには
写真 部品番号 説明 価格(各) ストック
210914 オイルタンクピックアップ $597.90 在庫あり
写真 部品番号 説明 価格(各) ストック
862084 ガスケット $6.15 注文するには
写真 部品番号 説明 価格(各) ストック
293107 ネジプラグ $93.41 在庫あり
写真 部品番号 説明 価格(各) ストック
10261460 ガスケット $0.38 在庫あり
写真 部品番号 説明 価格(各) ストック
100332 オイルピックアップフィルター $22.68 在庫あり
写真 部品番号 説明 価格(各) ストック
125521 Oリング D78.97-8X100 $12.65 在庫あり
写真 部品番号 説明 価格(各) ストック
11500524 スタッドボルト $0.40 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
202151 ベロー $52.53 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
227443 バルブボディ $438.21 注文するには
写真 部品番号 説明 価格(各) ストック
235648 コンプリートサーモスタットバルブ $866.01 注文するには
写真 部品番号 説明 価格(各) ストック
136867 スプリング $19.91 注文するには
写真 部品番号 説明 価格(各) ストック
136868 キャップ $65.94 在庫あり
写真 部品番号 説明 価格(各) ストック
10303460 ガスケット $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
139934 Oリング $0.99 在庫あり
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
13540924 スタッドボルト $40.89 注文するには
写真 部品番号 説明 価格(各) ストック
219688 オイルアウトレットパイプ $162.83 注文するには
写真 部品番号 説明 価格(各) ストック
862084 ガスケット $6.15 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット M8 フランジ付 $0.46 在庫あり
写真 部品番号 説明 価格(各) ストック
12604474 ウォッシャー $0.07 注文するには
写真 部品番号 説明 価格(各) ストック
246353 エンジンからタンクへのオイルパイプ $1,123.33 注文するには
写真 部品番号 説明 価格(各) ストック
16043524 スクリュー $0.11 注文するには
写真 部品番号 説明 価格(各) ストック
12604474 ウォッシャー $0.07 注文するには
写真 部品番号 説明 価格(各) ストック
225623 タンクからラジエターへのオイルパイプ $489.18 注文するには
写真 部品番号 説明 価格(各) ストック
225628 タンクからラジエターへのオイルパイプ $1,857.25 注文するには
写真 部品番号 説明 価格(各) ストック
225630 オイルパイプ（ラジエーターからタンクへ $616.45 注文するには
写真 部品番号 説明 価格(各) ストック
225633 オイルパイプ（ラジエーターからタンクへ $2,270.59 注文するには
写真 部品番号 説明 価格(各) ストック
218425 締め付けブラケット $236.16 注文するには
写真 部品番号 説明 価格(各) ストック
10903711 スクリュー $0.44 注文するには
写真 部品番号 説明 価格(各) ストック
10903424 スクリュー $9.28 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
202152 ベロー $98.04 注文するには
写真 部品番号 説明 価格(各) ストック
138150 コネクター $61.58 注文するには
写真 部品番号 説明 価格(各) ストック
144487 ガスケット $25.42 注文するには
写真 部品番号 説明 価格(各) ストック
291502 コネクター $75.57 注文するには
14326101 ネジプラグ $1.28 注文するには
写真 部品番号 説明 価格(各) ストック
11500524 スタッドボルト $0.40 注文するには
写真 部品番号 説明 価格(各) ストック
228208 スリーブ $7.74 注文するには
228209 スリーブ $8.14 注文するには
写真 部品番号 説明 価格(各) ストック
142798 ラバーシム $1.61 注文するには
写真 部品番号 説明 価格(各) ストック
231837 シールド $63.40 注文するには
写真 部品番号 説明 価格(各) ストック
231620 スクリュー $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
235648 コンプリートサーモスタットバルブ $866.01 注文するには
写真 部品番号 説明 価格(各) ストック
252336 アッパーブラケット $28.33 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.24 在庫あり
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.81 注文するには
写真 部品番号 説明 価格(各) ストック
11501024 スタッドボルト $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
10441790 シース付きブラケット $0.82 注文するには
写真 部品番号 説明 価格(各) ストック
10442190 シース付きブラケット $0.82 在庫あり
写真 部品番号 説明 価格(各) ストック
102947 振動ダンパー $19.91 在庫あり
写真 部品番号 説明 価格(各) ストック
65708600 スペーサーブッシュ $7.96 在庫あり
すべて見る

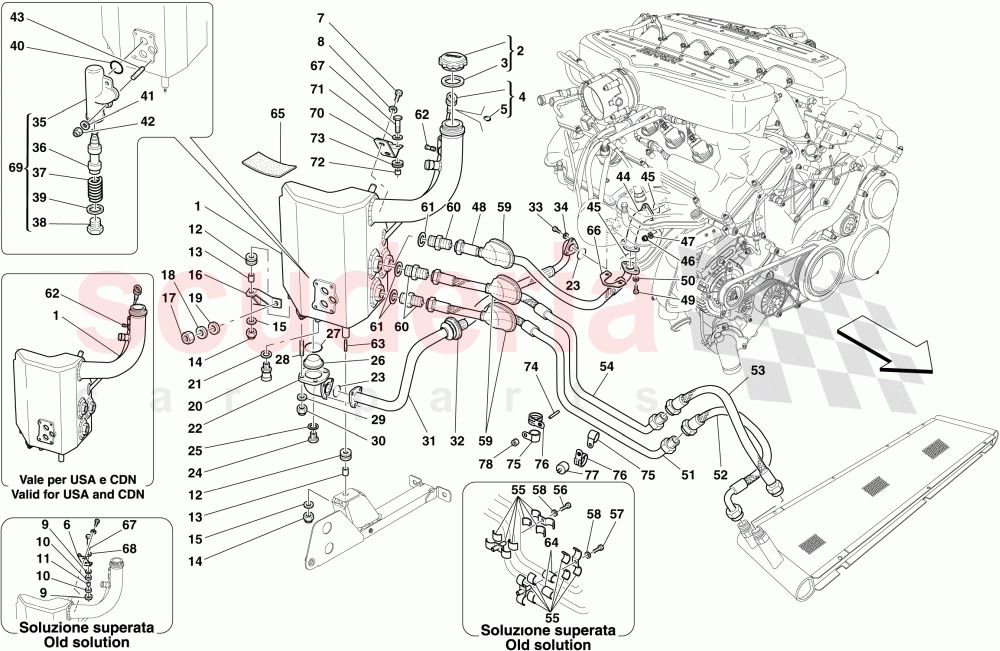

LUBRICATION SYSTEM - TANK of Ferrari Ferrari 599 GTB Fiorano ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 224541
オイルタンク 		$3,616.85 1
2 180320
タンクプラグ 		$790.12 (3.9% off) 1
3 180585
オイルタンクキャップガスケット
IN STOCK 		$101.45 (10.7% off) 1
4 225788
ディップスティック 		$149.56 1
5 233118
Oリング
IN STOCK 		$9.33 1
6 218428
アッパーブラケット
Obsolete solution 		$23.52 1
7 10977524
スクリュー 		$0.16 2
8 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
9 107979
ストップキャップ
Obsolete solution 		$11.82 (1.3% off) 2
10 107978
振動ダンパー
Obsolete solution 		$14.95 2
11 107980
シム
Obsolete solution 		$6.24 1
12 812273
ケーブルグロメット 		$1.81 2
13 149707
スペーサー
IN STOCK 		$1.24 (29.1% off) 2
14 14059290
ナット
IN STOCK 		$1.54 2
15 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
16 194451
インナーブラケット 		$47.09 1
17 16043434
六角ネジ M8 x 20
IN STOCK 		$0.24 (52% off) 2
18 12647021
ウォッシャー
IN STOCK 		$0.35 2
19 12601374
ウォッシャー
IN STOCK 		$0.02 (92% off) 2
20 180137
温度センサー
IN STOCK 		$32.43 (1.7% off) 1
21 153722
ガスケット 		$8.77 (42.5% off) 1
22 210914
オイルタンクピックアップ
IN STOCK 		$597.90 (43.8% off) 1
23 862084
ガスケット 		$6.15 2
24 293107
ネジプラグ
IN STOCK 		$93.41 1
25 10261460
ガスケット
IN STOCK 		$0.38 (62% off) 1
26 100332
オイルピックアップフィルター
IN STOCK 		$22.68 1
27 125521
Oリング D78.97-8X100
IN STOCK 		$12.65 1
28 11500524
スタッドボルト 		$0.40 (60% off) 4
29 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 4
30 14059290
ナット
IN STOCK 		$1.54 4
32 202151
ベロー 		$52.53 1
33 231619
ソケットネジ M6×22 ワッシャ付
IN STOCK 		$0.35 3
34 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 3
35 227443
バルブボディ
Replaced by 235648 ref. 69; No longer supplied 		$438.21 1
36 235648
コンプリートサーモスタットバルブ
Replaced by 235648 ref. 69; No longer supplied 		$866.01 1
37 136867
スプリング
Replaced by 235648 ref. 69; No longer supplied 		$19.91 1
38 136868
キャップ
Replaced by 235648 ref. 69; No longer supplied
IN STOCK 		$65.94 1
39 10303460
ガスケット
Replaced by 235648 ref. 69; No longer supplied
IN STOCK 		$1.78 (15.2% off) 1
40 139934
Oリング
IN STOCK 		$0.99 (56% off) 3
41 10519424
ウォッシャー
IN STOCK 		$0.02 (92% off) 4
42 14059290
ナット
IN STOCK 		$1.54 4
43 13540924
スタッドボルト 		$40.89 4
44 219688
オイルアウトレットパイプ 		$162.83 1
45 862084
ガスケット 		$6.15 2
46 14040711
ナット M8 フランジ付
IN STOCK 		$0.46 3
47 12604474
ウォッシャー 		$0.07 (30% off) 3
48 246353
エンジンからタンクへのオイルパイプ 		$1,123.33 1
49 16043524
スクリュー 		$0.11 (72.5% off) 2
50 12604474
ウォッシャー 		$0.07 (30% off) 2
51 225623
タンクからラジエターへのオイルパイプ 		$489.18 1
52 225628
タンクからラジエターへのオイルパイプ 		$1,857.25 1
53 225630
オイルパイプ（ラジエーターからタンクへ 		$616.45 1
54 225633
オイルパイプ（ラジエーターからタンクへ 		$2,270.59 1
55 218425
締め付けブラケット 		$236.16 2
56 10903711
スクリュー 		$0.44 1
57 10903424
スクリュー 		$9.28 1
58 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 2
59 202152
ベロー 		$98.04 3
60 138150
コネクター 		$61.58 3
61 144487
ガスケット 		$25.42 (40.2% off) 3
62 291502
コネクター
Not for USA, CDN 		$75.57 1
62 14326101
ネジプラグ
Applicable for USA, CDN 		$1.28 (22.4% off) 1
63 11500524
スタッドボルト 		$0.40 (60% off) 2
64 228208
スリーブ
D. 22 X 3 X 35 		$7.74 2
64 228209
スリーブ
D. 28 X 3 X 35 		$8.14 2
65 142798
ラバーシム 		$1.61 2
66 231837
シールド 		$63.40 1
67 231620
スクリュー
IN STOCK 		$0.35 1
68 12643724
ウォッシャー
Obsolete solution
IN STOCK 		$0.07 (86% off) 1
69 235648
コンプリートサーモスタットバルブ 		$866.01 1
70 252336
アッパーブラケット 		$28.33 1
71 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 1
72 149707
スペーサー
IN STOCK 		$1.24 (29.1% off) 1
73 812273
ケーブルグロメット 		$1.81 1
74 11501024
スタッドボルト 		$1.17 (79.4% off) 1
75 10441790
シース付きブラケット 		$0.82 (76.2% off) 2
76 10442190
シース付きブラケット
IN STOCK 		$0.82 (63.6% off) 2
77 102947
振動ダンパー
IN STOCK 		$19.91 1
78 65708600
スペーサーブッシュ
IN STOCK 		$7.96 (19.2% off) 1
