CRANKCASE of Ferrari Ferrari 599 GTB Fiorano

すべて見る

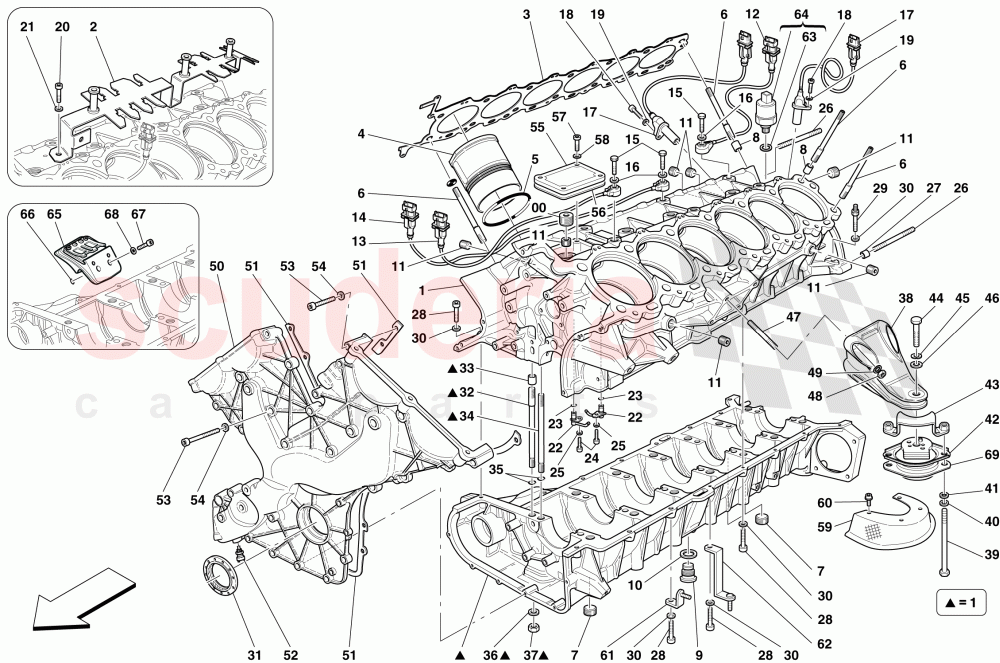

Ferrari 599 GTB Fiorano - クランクケース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	213370	コンプリートクランクケース	$6,808.29	注文するには
	213370	コンプリートクランクケース	$6,808.29	注文するには
	236302	コンプリートクランクケース	$7,082.68	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	223787	コネクタマウント	$75.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	213513	右側ガスケット	$237.19	注文するには
	213514	左側ガスケット	$272.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	278427	シリンダースリーブ	$834.37	注文するには
	278427	シリンダースリーブ	$834.37	注文するには
	278427	シリンダースリーブ	$834.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	186251	Oリング	$2.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	802590	スタッドボルト	$13.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	282753	ネジプラグ	$6.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	185360	センタリングダボ	$2.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	104280	マグネットプラグ	$5.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261860	ガスケット	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	164400	ネジプラグ	$3.52	注文するには
	282753	ネジプラグ	$6.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	227016	ノックセンサー	$60.00	注文するには
	227017	ノックセンサー	$68.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	227015	ノックセンサー	$68.58	注文するには
	227019	ノックセンサー	$68.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	227014	ノックセンサー	$60.00	注文するには
	227020	ノックセンサー	$68.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	231629	スクリュー	$0.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	986899	ウォッシャー	$6.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	227045	回転速度センサー	$130.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	264087	ピストンクーリングノズル	$28.87	注文するには
	264087	ピストンクーリングノズル	$28.87	注文するには
	264087	ピストンクーリングノズル	$28.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	164877	Oリング	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302921	スクリュー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	11181474	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	13546934	スタッドボルト	$1.65	注文するには
	254979	スタッドボルト	$2.27	注文するには
	254982	スタッドボルト	$2.37	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	100052	センタリングダボ	$2.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.31	注文するには
	14305324	スクリュー	$0.08	注文するには
	231625	スクリュー	$0.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	219283	スタッドボルト	$15.71	注文するには
	339948	スタッドボルト	$19.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	188717	フロントクランクシャフトシール	$28.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	217796	スタッドボルト	$10.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	176421	センタリングダボ	$4.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	231823	スタッドボルト	$6.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	134704	Oリング	$0.15	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	178348	ウォッシャー	$0.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック

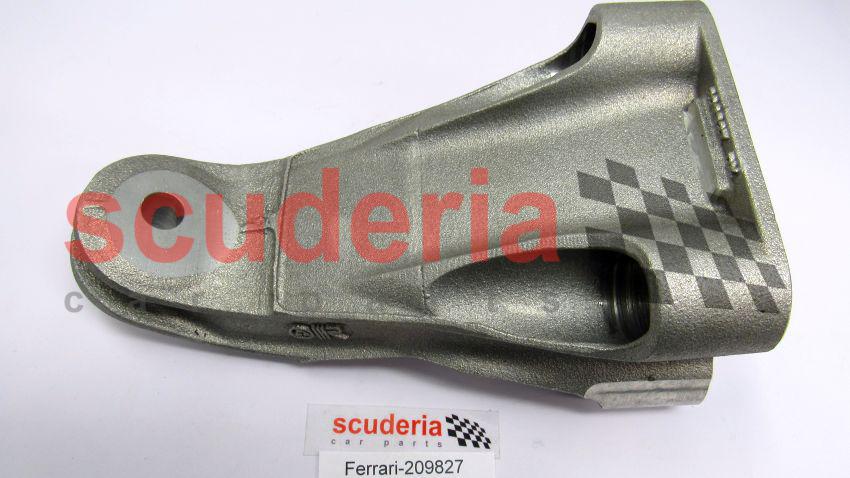

	209827	右側エンジンマウントストラット	$545.55	注文するには

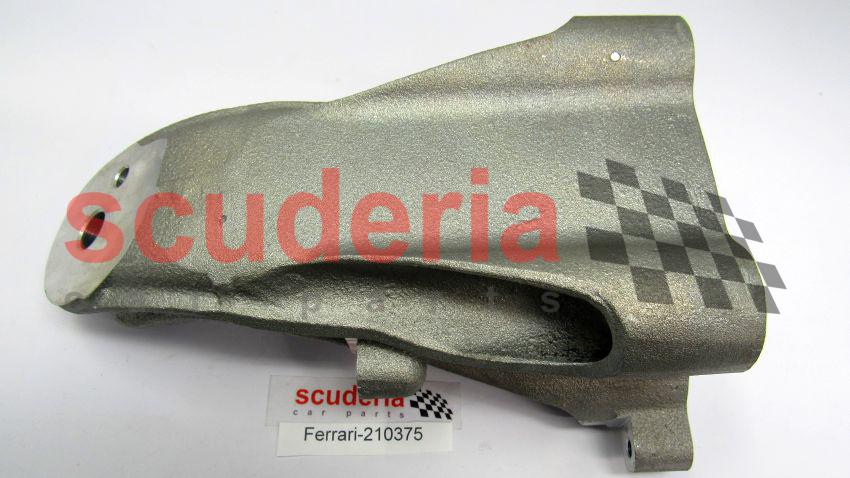

	210375	左側エンジンマウント支柱	$513.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	15971834	スクリュー	$1.51	注文するには
	122418	スクリュー	$15.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	126648	ウォッシャー	$1.86	注文するには
	13578324	ウォッシャー	$0.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック

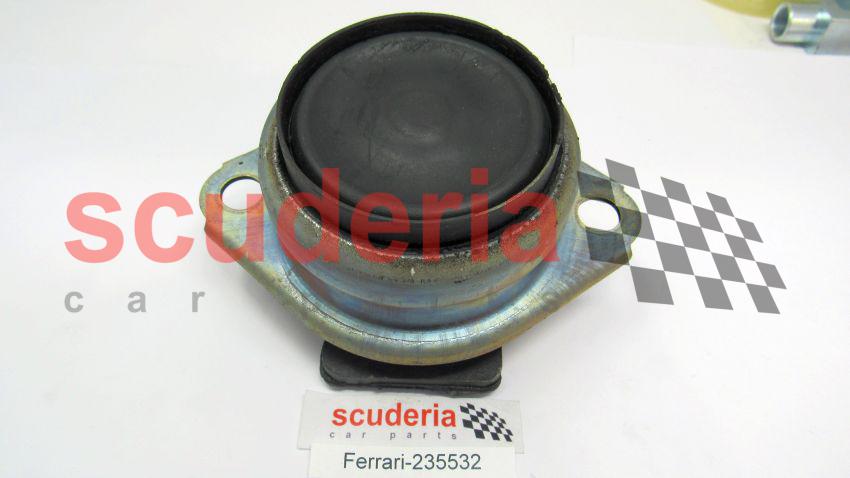

	235532	エンジンマウント	$1,363.89	注文するには
	235532	エンジンマウント	$1,363.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	215704	ブッシュトラベルリミッターブラケット	$57.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	16039734	スクリュー	$4.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	10738021	ウォッシャー	$1.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	127498	ウォッシャー	$0.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	13449934	スタッドボルト	$1.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	11190574	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	211282	フロントカバー	$1,610.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	180137	温度センサー	$28.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	スクリュー	$0.31	注文するには
	231620	スクリュー	$0.31	注文するには
	231622	スクリュー	$0.36	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	208451	点検ハッチカバー	$33.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	317312	ガスケット	$3.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	14305324	スクリュー	$0.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	212879	シールド	$157.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	13026924	スクリュー	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	224128	パイプファスナーブラケット	$9.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	149694	パイプファスナーブラケット	$6.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	$0.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	154691	ガスケット	$1.60	注文するには
	154691	ガスケット	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	13026924	スクリュー	$0.31	注文するには
	13026924	スクリュー	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	249915	エンジンブッシュマウントプレート	$15.38	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	213370	コンプリートクランクケース	213370 コンプリートクランクケース Not for USA, CDN; Applicable up to engine No. 122778	$6,808.29	1
1	213370	コンプリートクランクケース	213370 コンプリートクランクケース Applicable for USA, CDN; Applicable up to engine No. 124965	$6,808.29	1
1	236302	コンプリートクランクケース	236302 コンプリートクランクケース Reduced consumption; Not for USA, CDN; Applicable from engine No. 122779 up to engine No. 145426	$7,082.68	1
1	236302	コンプリートクランクケース	236302 コンプリートクランクケース Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966 up to engine No. 145426	$7,082.68	1
1	278401	コンプリートクランクケース	278401 コンプリートクランクケース Reduced consumption; Applicable for EU GS, UK; Applicable from engine No. 145427 up to engine No. 175088	$6,217.62	1
2	223787	コネクタマウント	223787 コネクタマウント	$75.40	1
3	213513	右側ガスケット	213513 右側ガスケット	$237.19	1
3	213514	左側ガスケット	213514 左側ガスケット	$272.77 MSRP: ~~325.00~~ (16.1% off)	1
4	278427	シリンダースリーブ	278427 シリンダースリーブ Not for EU GS, UK	$834.37	12
4	278427	シリンダースリーブ	278427 シリンダースリーブ Applicable for EU GS, UK; Applicable up to engine No. 175088	$834.37	12
4	278427	シリンダースリーブ	278427 シリンダースリーブ Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$834.37	12
5	186251	Oリング	186251 Oリング	$2.58 MSRP: ~~3.20~~ (19.4% off)	36
6	802590	スタッドボルト	802590 スタッドボルト	$13.32	28
7	282753	ネジプラグ	282753 ネジプラグ	$6.48	3
8	185360	センタリングダボ	185360 センタリングダボ	$2.74	4
9	104280	マグネットプラグ	104280 マグネットプラグ	$5.80 MSRP: ~~6.90~~ (15.9% off)	1
10	10261860	ガスケット	10261860 ガスケット	$0.45 MSRP: ~~1.00~~ (55% off)	1
11	164400	ネジプラグ	164400 ネジプラグ	$3.52	7
11	282753	ネジプラグ	282753 ネジプラグ	$6.48	3
12	227016	ノックセンサー	227016 ノックセンサー L. 300 mm; For cylinders 5/6	$60.00	1
12	227017	ノックセンサー	227017 ノックセンサー L. 300 mm; For cylinders 7/8	$68.58	1
13	227015	ノックセンサー	227015 ノックセンサー L. 400 mm; For cylinders 1/2	$68.58	1
13	227019	ノックセンサー	227019 ノックセンサー L. 400 mm; For cylinders 9/10	$68.58	1
14	227014	ノックセンサー	227014 ノックセンサー L. 650 mm; For cylinders 3/4	$60.00	1
14	227020	ノックセンサー	227020 ノックセンサー L. 650 mm; For cylinders 11/12	$68.58	1
15	231629	スクリュー	231629 スクリュー	$0.63 MSRP: ~~0.95~~ (33.7% off)	6
16	986899	ウォッシャー	986899 ウォッシャー	$6.09	6
17	227045	回転速度センサー	227045 回転速度センサー	$130.07	2
18	248334	スクリュー	248334 スクリュー	$0.66	2
19	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	2
20	248334	スクリュー	248334 スクリュー	$0.66	3
21	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	3
22	264087	ピストンクーリングノズル	264087 ピストンクーリングノズル Not for EU GS, UK	$28.87	12
22	264087	ピストンクーリングノズル	264087 ピストンクーリングノズル Applicable for EU GS, UK; Applicable up to engine No. 175088	$28.87	12
22	264087	ピストンクーリングノズル	264087 ピストンクーリングノズル Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$28.87	12
23	164877	Oリング	164877 Oリング	$0.28	12
24	14302921	スクリュー	14302921 スクリュー	$0.06	12
25	11181474	ウォッシャー	11181474 ウォッシャー	$0.06	12
26	13546934	スタッドボルト	13546934 スタッドボルト M10 X 1.25 X 20; Shank length 50	$1.65	2
26	254979	スタッドボルト	254979 スタッドボルト M10 X 1.25 X 20; Shank length 55	$2.27	2
26	254982	スタッドボルト	254982 スタッドボルト M10 X 1.25 X 20; Shank length 60	$2.37	2
26	13547434	スタッドボルト	13547434 スタッドボルト M10 X 1.25 X 20; Shank length 75	$6.00	1
27	100052	センタリングダボ	100052 センタリングダボ	$2.25	2
28	231620	スクリュー	231620 スクリュー L. 25 mm	$0.31 MSRP: ~~0.35~~ (11.4% off)	11
28	14305324	スクリュー	14305324 スクリュー M6 X 20; L. 20 mm	$0.08	1
28	231625	スクリュー	231625 スクリュー M6 X 40; L. 40 mm	$0.63	4
29	219283	スタッドボルト	219283 スタッドボルト	$15.71	1
29	339948	スタッドボルト	339948 スタッドボルト	$19.24	2
30	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	16
31	188717	フロントクランクシャフトシール	188717 フロントクランクシャフトシール	$28.87 MSRP: ~~39.38~~ (26.7% off)	1
32	217796	スタッドボルト	217796 スタッドボルト	$10.47	14
33	176421	センタリングダボ	176421 センタリングダボ	$4.04	14
34	231823	スタッドボルト	231823 スタッドボルト	$6.68	14
35	134704	Oリング ARRIVING SOON	134704 Oリング ARRIVING SOON	$0.15 MSRP: ~~1.00~~ (85% off)	28
36	178348	ウォッシャー	178348 ウォッシャー	$0.76	28
37	133988	六角ナット M10 x 1.25 x 8	133988 六角ナット M10 x 1.25 x 8	$0.21 MSRP: ~~0.35~~ (40% off)	28
38	209827	右側エンジンマウントストラット	209827 右側エンジンマウントストラット	$545.55	1
38	210375	左側エンジンマウント支柱	210375 左側エンジンマウント支柱	$513.46	1
39	15971834	スクリュー	15971834 スクリュー L. 100 mm	$1.51	2
39	122418	スクリュー	122418 スクリュー L. 165 mm	$15.62	2
40	126648	ウォッシャー	126648 ウォッシャー No longer supplied; Replaced by 12642524	$1.86	4
40	13578324	ウォッシャー	13578324 ウォッシャー	$0.23	4
41	127497	ウォッシャー	127497 ウォッシャー	$0.06 MSRP: ~~0.75~~ (92% off)	4
42	235532	エンジンマウント	235532 エンジンマウント Applicable for F1 gearbox	$1,363.89	2
42	235532	エンジンマウント	235532 エンジンマウント Not for F1 gearbox	$1,363.89	2
43	215704	ブッシュトラベルリミッターブラケット	215704 ブッシュトラベルリミッターブラケット	$57.75	2
44	16039734	スクリュー	16039734 スクリュー	$4.38	2
45	10738021	ウォッシャー	10738021 ウォッシャー	$1.23	2
46	127498	ウォッシャー	127498 ウォッシャー	$0.15 MSRP: ~~0.60~~ (75% off)	2
47	13449934	スタッドボルト	13449934 スタッドボルト	$1.04	8
48	133988	六角ナット M10 x 1.25 x 8	133988 六角ナット M10 x 1.25 x 8	$0.21 MSRP: ~~0.35~~ (40% off)	8
49	11190574	ウォッシャー	11190574 ウォッシャー	$0.06	8
50	211282	フロントカバー	211282 フロントカバー	$1,610.61	1
52	180137	温度センサー	180137 温度センサー	$28.72 MSRP: ~~32.99~~ (12.9% off)	1
53	231619	スクリュー	231619 スクリュー L. 22 mm	$0.31	13
53	231620	スクリュー	231620 スクリュー L. 30 mm	$0.31 MSRP: ~~0.35~~ (11.4% off)	4
53	231622	スクリュー	231622 スクリュー L. 35 mm	$0.36 MSRP: ~~0.50~~ (28% off)	1
53	231625	スクリュー	231625 スクリュー L. 40 mm	$0.63	4
53	231624	スクリュー	231624 スクリュー L. 45 mm	$0.44	1
53	14304824	スクリュー	14304824 スクリュー L. 55 mm	$0.28	2
54	11197774	ウォッシャー	11197774 ウォッシャー x4, with screws with fixed washers	$0.06 MSRP: ~~0.30~~ (80% off)	27
55	208451	点検ハッチカバー	208451 点検ハッチカバー	$33.45	1
56	317312	ガスケット	317312 ガスケット	$3.34	1
57	14305324	スクリュー	14305324 スクリュー M6 X 20; L. 20 mm	$0.08	4
58	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	4
59	212879	シールド	212879 シールド	$157.23	2
60	13026924	スクリュー	13026924 スクリュー	$0.31	4
61	224128	パイプファスナーブラケット	224128 パイプファスナーブラケット	$9.21	2
62	149694	パイプファスナーブラケット	149694 パイプファスナーブラケット	$6.06	1
63	10259960	銅ワッシャー 18 - 24 x 1.5	10259960 銅ワッシャー 18 - 24 x 1.5	$0.32 MSRP: ~~1.25~~ (74.4% off)	1
66	154691	ガスケット	154691 ガスケット Reduced consumption; Not for USA, CDN; Applicable from engine No. 122779	$1.60 MSRP: ~~2.40~~ (33.3% off)	6
66	154691	ガスケット	154691 ガスケット Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966	$1.60 MSRP: ~~2.40~~ (33.3% off)	6
67	13026924	スクリュー	13026924 スクリュー Reduced consumption; Not for USA, CDN; Applicable from engine No. 122779	$0.31	12
67	13026924	スクリュー	13026924 スクリュー Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966	$0.31	12
68	11197774	ウォッシャー	11197774 ウォッシャー Reduced consumption; Not for USA, CDN; Applicable from engine No. 122779	$0.06 MSRP: ~~0.30~~ (80% off)	12
68	11197774	ウォッシャー	11197774 ウォッシャー Reduced consumption; Applicable for USA, CDN; Applicable from engine No. 124966	$0.06 MSRP: ~~0.30~~ (80% off)	12
69	249915	エンジンブッシュマウントプレート	249915 エンジンブッシュマウントプレート	$15.38	2
