Ferrari 599 GTO - クランクケース

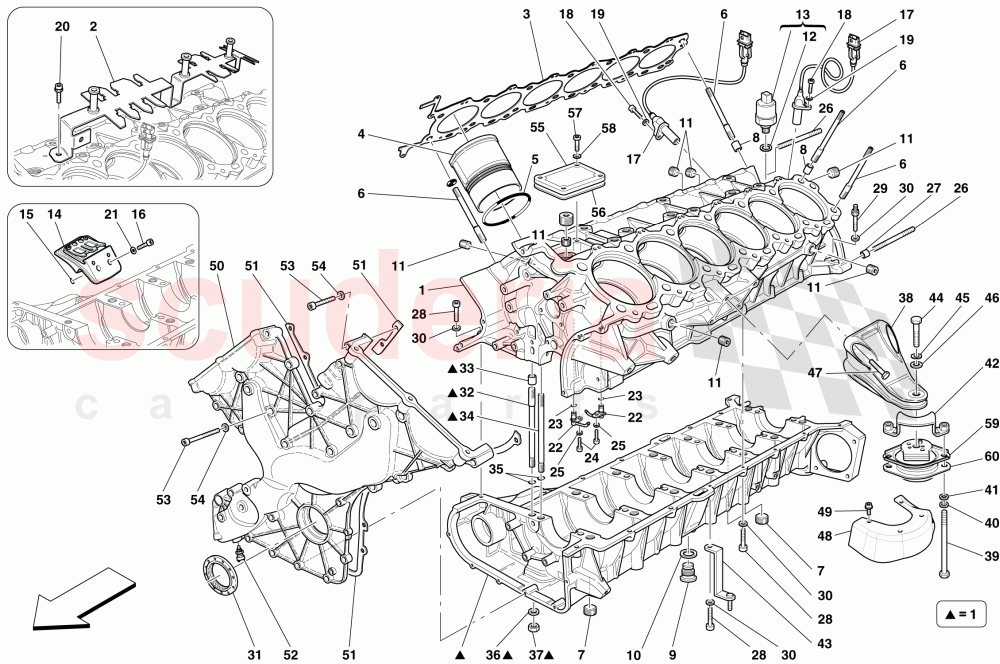

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	278404	コンプリートクランクケース	お問い合わせ	注文するには
	278404	コンプリートクランクケース	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	257091	コネクターマウント	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	213513	右側ガスケット	お問い合わせ	注文するには
	213514	左側ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	253713	シリンダースリーブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	186251	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	802590	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	282753	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	185360	センタリングダボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	104280	MAGNETIC THREADED PLUG M22 X 1.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261860	COPPER WASHER FOR OIL DRAIN PLUG D.20 - 30 X 1.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	164400	ネジプラグ	お問い合わせ	注文するには
	282753	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	154691	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13026924	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	227045	回転速度センサー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	253723	ピストンクーリングノズル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	164877	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302921	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11181474	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13546934	スタッドボルト	お問い合わせ	注文するには
	254979	スタッドボルト	お問い合わせ	注文するには
	254982	スタッドボルト	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	100052	センタリングダボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	お問い合わせ	注文するには
	14305324	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	219283	スタッドボルト	お問い合わせ	注文するには
	339948	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	210359	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	217796	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	176421	センタリングダボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231823	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	134704	Oリング	お問い合わせ	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	178348	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	209827	右側エンジンマウントストラット	お問い合わせ	注文するには
	210375	左側エンジンマウント支柱	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15971834	スクリュー	お問い合わせ	注文するには
	122418	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13578324	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	215704	ブッシュトラベルリミッターブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	149694	パイプファスナーブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	16039734	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10738021	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	127498	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11234734	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	258884	左サイドシールド	お問い合わせ	注文するには
	258883	右サイドシールド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13026924	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	244325	フロントカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	247936	フロントカバーガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	180137	温度センサー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには
	231620	スクリュー	お問い合わせ	注文するには
	231622	スクリュー	お問い合わせ	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	208451	点検ハッチカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	317312	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14305324	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック

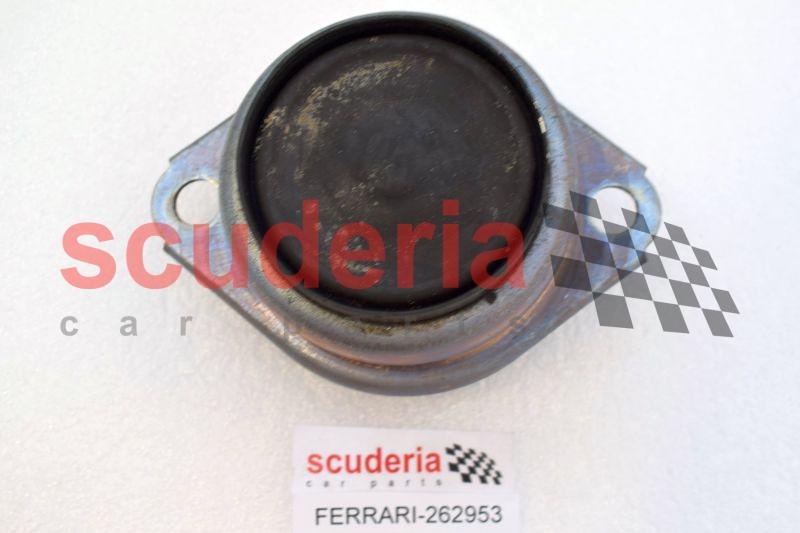

	262953	ゴムブッシュ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	249915	エンジンブッシュマウントプレート	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	278404	コンプリートクランクケース	278404 コンプリートクランクケース Applicable for EU GS, UK; Applicable up to engine No. 175088	-	1	Enquire
1	278404	コンプリートクランクケース	278404 コンプリートクランクケース Lead free; Applicable from engine No. 175089	-	1	Enquire
2	257091	コネクターマウント	257091 コネクターマウント	-	1	Enquire
3	213513	右側ガスケット	213513 右側ガスケット	-	1	Enquire
3	213514	左側ガスケット	213514 左側ガスケット	-	1	Enquire
4	253713	シリンダースリーブ	253713 シリンダースリーブ	-	12	Enquire
5	186251	Oリング	186251 Oリング	-	36	Enquire
6	802590	スタッドボルト	802590 スタッドボルト	-	28	Enquire
7	282753	ネジプラグ	282753 ネジプラグ	-	3	Enquire
8	185360	センタリングダボ	185360 センタリングダボ	-	4	Enquire
9	104280	MAGNETIC THREADED PLUG M22 X 1.5	104280 MAGNETIC THREADED PLUG M22 X 1.5	-	1	Enquire
10	10261860	COPPER WASHER FOR OIL DRAIN PLUG D.20 - 30 X 1.5	10261860 COPPER WASHER FOR OIL DRAIN PLUG D.20 - 30 X 1.5	-	1	Enquire
11	164400	ネジプラグ	164400 ネジプラグ	-	7	Enquire
11	282753	ネジプラグ	282753 ネジプラグ	-	3	Enquire
12	10259960	銅ワッシャー 18 - 24 x 1.5	10259960 銅ワッシャー 18 - 24 x 1.5	-	1	Enquire
15	154691	ガスケット	154691 ガスケット	-	6	Enquire
16	13026924	スクリュー	13026924 スクリュー	-	12	Enquire
17	227045	回転速度センサー	227045 回転速度センサー	-	2	Enquire
18	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	-	2	Enquire
19	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	2	Enquire
20	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	-	3	Enquire
21	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	12	Enquire
22	253723	ピストンクーリングノズル	253723 ピストンクーリングノズル	-	12	Enquire
23	164877	Oリング	164877 Oリング	-	12	Enquire
24	14302921	スクリュー	14302921 スクリュー	-	12	Enquire
25	11181474	ウォッシャー	11181474 ウォッシャー	-	12	Enquire
26	13546934	スタッドボルト	13546934 スタッドボルト M10 X 1.25 X 20; Shank length 50	-	2	Enquire
26	254979	スタッドボルト	254979 スタッドボルト M10 X 1.25 X 20; Shank length 55	-	2	Enquire
26	254982	スタッドボルト	254982 スタッドボルト M10 X 1.25 X 20; Shank length 60	-	2	Enquire
26	13547434	スタッドボルト	13547434 スタッドボルト M10 X 1.25 X 20; Shank length 75	-	1	Enquire
27	100052	センタリングダボ	100052 センタリングダボ	-	2	Enquire
28	231620	スクリュー	231620 スクリュー L. 25 mm	-	11	Enquire
28	14305324	スクリュー	14305324 スクリュー L. 20 mm	-	1	Enquire
29	219283	スタッドボルト	219283 スタッドボルト	-	1	Enquire
29	339948	スタッドボルト	339948 スタッドボルト	-	2	Enquire
30	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	14	Enquire
31	210359	ガスケット	210359 ガスケット	-	1	Enquire
32	217796	スタッドボルト	217796 スタッドボルト	-	14	Enquire
33	176421	センタリングダボ	176421 センタリングダボ	-	14	Enquire
34	231823	スタッドボルト	231823 スタッドボルト	-	14	Enquire
35	134704	Oリング ARRIVING SOON	134704 Oリング ARRIVING SOON	-	28	Enquire
36	178348	ウォッシャー	178348 ウォッシャー	-	28	Enquire
37	133988	六角ナット M10 x 1.25 x 8	133988 六角ナット M10 x 1.25 x 8	-	28	Enquire
38	209827	右側エンジンマウントストラット	209827 右側エンジンマウントストラット	-	1	Enquire
38	210375	左側エンジンマウント支柱	210375 左側エンジンマウント支柱	-	1	Enquire
39	15971834	スクリュー	15971834 スクリュー L. 100 mm	-	2	Enquire
39	122418	スクリュー	122418 スクリュー L. 165 mm	-	2	Enquire
40	13578324	ウォッシャー	13578324 ウォッシャー	-	4	Enquire
41	127497	ウォッシャー	127497 ウォッシャー	-	4	Enquire
42	215704	ブッシュトラベルリミッターブラケット	215704 ブッシュトラベルリミッターブラケット	-	2	Enquire
43	149694	パイプファスナーブラケット	149694 パイプファスナーブラケット	-	1	Enquire
44	16039734	スクリュー	16039734 スクリュー	-	2	Enquire
45	10738021	ウォッシャー	10738021 ウォッシャー	-	2	Enquire
46	127498	ウォッシャー	127498 ウォッシャー	-	2	Enquire
47	11234734	スクリュー	11234734 スクリュー	-	8	Enquire
48	258884	左サイドシールド	258884 左サイドシールド	-	1	Enquire
48	258883	右サイドシールド	258883 右サイドシールド	-	1	Enquire
49	13026924	スクリュー	13026924 スクリュー	-	4	Enquire
50	244325	フロントカバー	244325 フロントカバー	-	1	Enquire
51	247936	フロントカバーガスケット	247936 フロントカバーガスケット	-	1	Enquire
52	180137	温度センサー	180137 温度センサー	-	1	Enquire
53	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 22	-	13	Enquire
53	231620	スクリュー	231620 スクリュー L. 30 mm	-	4	Enquire
53	231622	スクリュー	231622 スクリュー M6 X 35	-	1	Enquire
53	231625	スクリュー	231625 スクリュー M6 X 40	-	4	Enquire
53	231624	スクリュー	231624 スクリュー L. 45 mm	-	1	Enquire
53	14304824	スクリュー	14304824 スクリュー L. 55 mm	-	2	Enquire
54	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2 x4, with screws with fixed washers	-	27	Enquire
55	208451	点検ハッチカバー	208451 点検ハッチカバー	-	1	Enquire
56	317312	ガスケット	317312 ガスケット	-	1	Enquire
57	14305324	スクリュー	14305324 スクリュー L. 20 mm	-	4	Enquire
58	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	4	Enquire
59	262953	ゴムブッシュ	262953 ゴムブッシュ	-	2	Enquire
60	249915	エンジンブッシュマウントプレート	249915 エンジンブッシュマウントプレート	-	2	Enquire
