Ferrari 599 GTO - 潤滑システム-タンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
264320 オイルタンク $3,228.44 注文するには
写真 部品番号 説明 価格(各) ストック
180320 タンクプラグ $719.30 注文するには
写真 部品番号 説明 価格(各) ストック
180585 オイルタンクキャップガスケット $89.84 注文するには
写真 部品番号 説明 価格(各) ストック
265206 ディップスティック $296.30 注文するには
写真 部品番号 説明 価格(各) ストック
233118 Oリング $8.49 注文するには
写真 部品番号 説明 価格(各) ストック
252336 アッパーブラケット $25.79 注文するには
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $0.15 注文するには
13540924 スタッドボルト $37.21 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.10 注文するには
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.65 注文するには
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.65 注文するには
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.10 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
82657700 フロント右側スキレットブラケット $104.28 注文するには
82657400 フロント左サイドスキルブラケット $104.28 注文するには
写真 部品番号 説明 価格(各) ストック
16043434 六角ネジ M8 x 20 $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
12647021 ウォッシャー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
180137 温度センサー $28.72 注文するには
写真 部品番号 説明 価格(各) ストック
11501024 スタッドボルト $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
210914 オイルタンクピックアップ $529.50 注文するには
写真 部品番号 説明 価格(各) ストック
862084 ガスケット $5.61 注文するには
写真 部品番号 説明 価格(各) ストック
293107 ネジプラグ $85.03 注文するには
写真 部品番号 説明 価格(各) ストック
10261460 ガスケット $0.36 注文するには
写真 部品番号 説明 価格(各) ストック
100332 オイルピックアップフィルター $20.65 注文するには
写真 部品番号 説明 価格(各) ストック
125521 Oリング D78.97-8X100 $11.20 注文するには
写真 部品番号 説明 価格(各) ストック
11500524 スタッドボルト $0.36 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
259126 ポンプからピックアップへのオイルパイプ $1,696.50 注文するには
写真 部品番号 説明 価格(各) ストック
202151 ベロー $46.52 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
235648 コンプリートサーモスタットバルブ $770.19 注文するには
写真 部品番号 説明 価格(各) ストック
231837 シールド $56.14 注文するには
写真 部品番号 説明 価格(各) ストック
231620 スクリュー $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
11500524 スタッドボルト $0.36 注文するには
写真 部品番号 説明 価格(各) ストック
142798 ラバーシム $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
139934 Oリング $0.91 注文するには
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
13540924 スタッドボルト $37.21 注文するには
写真 部品番号 説明 価格(各) ストック
219688 オイルアウトレットパイプ $148.22 注文するには
写真 部品番号 説明 価格(各) ストック
862084 ガスケット $5.61 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット M8 フランジ付 $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
12604474 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
259127 エンジンからタンクへのオイルパイプ $1,524.35 注文するには
写真 部品番号 説明 価格(各) ストック
16043524 スクリュー $0.10 注文するには
写真 部品番号 説明 価格(各) ストック
12604474 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
225623 タンクからラジエターへのオイルパイプ $433.23 注文するには
写真 部品番号 説明 価格(各) ストック
225628 タンクからラジエターへのオイルパイプ $1,690.79 注文するには
写真 部品番号 説明 価格(各) ストック
225630 オイルパイプ（ラジエーターからタンクへ $561.20 注文するには
写真 部品番号 説明 価格(各) ストック
225633 オイルパイプ（ラジエーターからタンクへ $2,067.81 注文するには
写真 部品番号 説明 価格(各) ストック
10441790 シース付きブラケット $0.73 注文するには
写真 部品番号 説明 価格(各) ストック
10442190 シース付きブラケット $0.73 注文するには
写真 部品番号 説明 価格(各) ストック
102947 振動ダンパー $17.63 注文するには
写真 部品番号 説明 価格(各) ストック
65708600 スペーサーブッシュ $7.05 注文するには
写真 部品番号 説明 価格(各) ストック
202152 ベロー $89.26 注文するには
写真 部品番号 説明 価格(各) ストック
138150 コネクター $54.54 注文するには
写真 部品番号 説明 価格(各) ストック
144487 ガスケット $23.13 注文するには
写真 部品番号 説明 価格(各) ストック
291502 コネクター $67.38 注文するには
14326101 ネジプラグ $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
13541124 スタッドボルト $21.54 注文するには
すべて見る

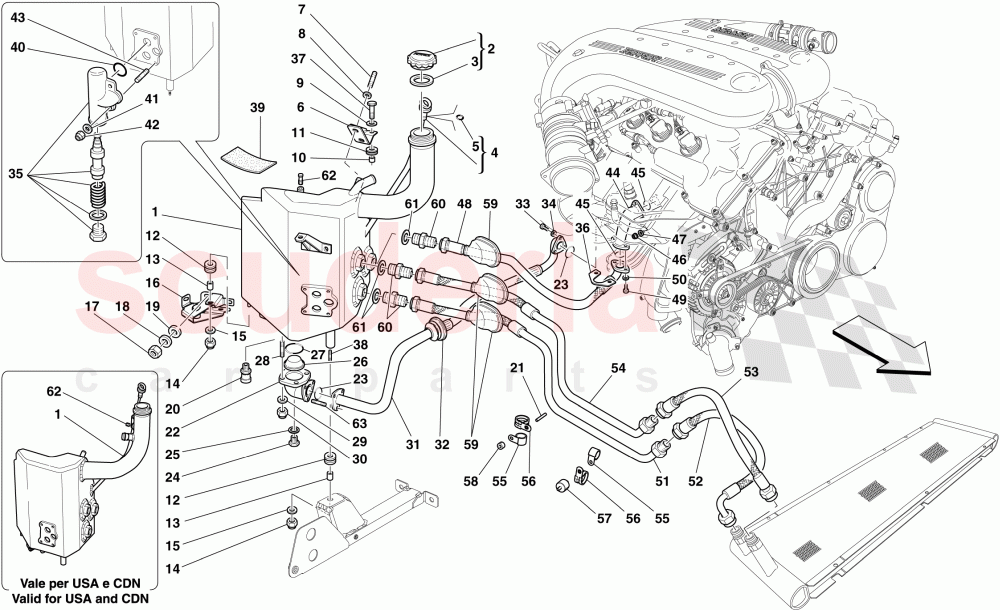

LUBRICATION SYSTEM - TANK of Ferrari Ferrari 599 GTO ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 264320
オイルタンク 		$3,228.44 1
2 180320
タンクプラグ 		$719.30 (12.5% off) 1
3 180585
オイルタンクキャップガスケット 		$89.84 (20.9% off) 1
4 265206
ディップスティック 		$296.30 1
5 233118
Oリング 		$8.49 1
6 252336
アッパーブラケット 		$25.79 1
7 10977524
スクリュー
No longer supplied; Replaced by 13540924 		$0.15 2
7 13540924
スタッドボルト 		$37.21 2
8 12643724
ウォッシャー 		$0.06 (88% off) 2
9 12643724
ウォッシャー 		$0.06 (88% off) 1
10 149707
スペーサー 		$1.10 (37.1% off) 1
11 812273
ケーブルグロメット 		$1.65 1
12 812273
ケーブルグロメット 		$1.65 2
13 149707
スペーサー 		$1.10 (37.1% off) 2
14 14059290
フランジ付きナット M6 		$1.41 2
15 12643724
ウォッシャー 		$0.06 (88% off) 2
16 82657700
フロント右側スキレットブラケット 		$104.28 1
16 82657400
フロント左サイドスキルブラケット 		$104.28 (26.7% off) 1
17 16043434
六角ネジ M8 x 20 		$0.21 (58% off) 2
18 12647021
ウォッシャー 		$0.31 2
19 12601374
ウォッシャー 		$0.02 (92% off) 2
20 180137
温度センサー 		$28.72 (12.9% off) 1
21 11501024
スタッドボルト 		$1.07 (81.1% off) 1
22 210914
オイルタンクピックアップ 		$529.50 (50.3% off) 1
23 862084
ガスケット 		$5.61 2
24 293107
ネジプラグ 		$85.03 1
25 10261460
ガスケット 		$0.36 (64% off) 1
26 100332
オイルピックアップフィルター 		$20.65 1
27 125521
Oリング D78.97-8X100 		$11.20 1
28 11500524
スタッドボルト 		$0.36 (64% off) 4
29 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 4
30 14059290
フランジ付きナット M6 		$1.41 4
31 259126
ポンプからピックアップへのオイルパイプ 		$1,696.50 1
32 202151
ベロー 		$46.52 1
33 231619
ソケットネジ M6×22 ワッシャ付 		$0.31 3
34 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 3
35 235648
コンプリートサーモスタットバルブ 		$770.19 1
36 231837
シールド 		$56.14 1
37 231620
スクリュー 		$0.32 (8.6% off) 1
38 11500524
スタッドボルト 		$0.36 (64% off) 2
39 142798
ラバーシム 		$1.43 2
40 139934
Oリング 		$0.91 (59.6% off) 3
41 10519424
ウォッシャー 		$0.02 (92% off) 4
42 14059290
フランジ付きナット M6 		$1.41 4
43 13540924
スタッドボルト 		$37.21 4
44 219688
オイルアウトレットパイプ 		$148.22 1
45 862084
ガスケット 		$5.61 2
46 14040711
ナット M8 フランジ付 		$0.41 3
47 12604474
ウォッシャー 		$0.06 (40% off) 3
48 259127
エンジンからタンクへのオイルパイプ 		$1,524.35 1
49 16043524
スクリュー 		$0.10 (75% off) 2
50 12604474
ウォッシャー 		$0.06 (40% off) 2
51 225623
タンクからラジエターへのオイルパイプ 		$433.23 1
52 225628
タンクからラジエターへのオイルパイプ 		$1,690.79 1
53 225630
オイルパイプ（ラジエーターからタンクへ 		$561.20 1
54 225633
オイルパイプ（ラジエーターからタンクへ 		$2,067.81 1
55 10441790
シース付きブラケット 		$0.73 (78.8% off) 2
56 10442190
シース付きブラケット 		$0.73 (67.6% off) 2
57 102947
振動ダンパー 		$17.63 (9.7% off) 1
58 65708600
スペーサーブッシュ 		$7.05 (28.4% off) 1
59 202152
ベロー 		$89.26 3
60 138150
コネクター 		$54.54 3
61 144487
ガスケット 		$23.13 (45.6% off) 3
62 291502
コネクター
Not for USA, CDN 		$67.38 1
62 14326101
ネジプラグ
Applicable for USA, CDN 		$1.17 (29.1% off) 1
63 13541124
スタッドボルト 		$21.54 3
