パワーユニットおよびタンク

Ferrari 599 GTO

自分の役割を見つける

Ferrari 599 GTO - パワーユニットおよびタンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
179143 アキュムレーター $1,091.11 注文するには
写真 部品番号 説明 価格(各) ストック
980001156 圧力センサー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
179211 ダクト $268.49 注文するには
写真 部品番号 説明 価格(各) ストック
248412 パワーユニット $5,176.42 注文するには
写真 部品番号 説明 価格(各) ストック
248376 HP アキュムレーターパイプキット $387.03 注文するには
写真 部品番号 説明 価格(各) ストック
226496 油圧ポンプからパワーユニットへの配管 $513.46 注文するには
写真 部品番号 説明 価格(各) ストック
248087 電動ポンプキット $2,255.94 注文するには
写真 部品番号 説明 価格(各) ストック
248308 インテークパイプキット $1,155.29 注文するには
写真 部品番号 説明 価格(各) ストック
247226 オイルタンクキット $689.96 注文するには
写真 部品番号 説明 価格(各) ストック
247227 3ウェイパイプキット $689.96 注文するには
写真 部品番号 説明 価格(各) ストック
248351 比例圧力バルブ $513.46 注文するには
写真 部品番号 説明 価格(各) ストック
248352 比例流量バルブ $513.46 注文するには
写真 部品番号 説明 価格(各) ストック
248091 比例流量バルブ $513.46 注文するには
写真 部品番号 説明 価格(各) ストック
214620 シム $2.25 注文するには
214621 シム $2.25 注文するには
写真 部品番号 説明 価格(各) ストック
162606 クリップ $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
10902224 スクリュー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 注文するには
写真 部品番号 説明 価格(各) ストック
231684 コンプリートブリーザーパイプ $80.21 注文するには
写真 部品番号 説明 価格(各) ストック
320600 クリップ $2.25 注文するには
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
231689 パイプコネクター $89.84 注文するには
写真 部品番号 説明 価格(各) ストック
231812 リングナット $46.47 注文するには
写真 部品番号 説明 価格(各) ストック
231816 ウォッシャー $19.04 注文するには
写真 部品番号 説明 価格(各) ストック
248360 電動ポンプブラケットキット $603.12 注文するには
写真 部品番号 説明 価格(各) ストック
247213 ヒートガード $272.34 注文するには
写真 部品番号 説明 価格(各) ストック
10979424 スクリュー $0.10 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
226267 タイロッド $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
14054511 ナット $1.20 注文するには
写真 部品番号 説明 価格(各) ストック
226266 ブラケット $136.37 注文するには
写真 部品番号 説明 価格(各) ストック
11635724 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
189936 コネクターファスナーブラケット $320.90 注文するには
写真 部品番号 説明 価格(各) ストック
227701 ブラケット $25.79 注文するには
写真 部品番号 説明 価格(各) ストック
157386 クリップ $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
228135 ブラケット $208.58 注文するには
写真 部品番号 説明 価格(各) ストック
139512 シース付きブラケット $2.53 注文するには
写真 部品番号 説明 価格(各) ストック
227557 クランプ $21.44 注文するには
写真 部品番号 説明 価格(各) ストック
14066011 ナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
217532 ヒートガード $157.23 注文するには
写真 部品番号 説明 価格(各) ストック
217011 パワーユニット取付ブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
248334 SCREW M6 X 14MM $0.68 注文するには
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
14059211 ナット $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
171746 サポートクランプ $27.21 注文するには
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.22 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
198960 クランプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.22 注文するには
写真 部品番号 説明 価格(各) ストック
14446624 ウォッシャー $0.06 注文するには
すべて見る

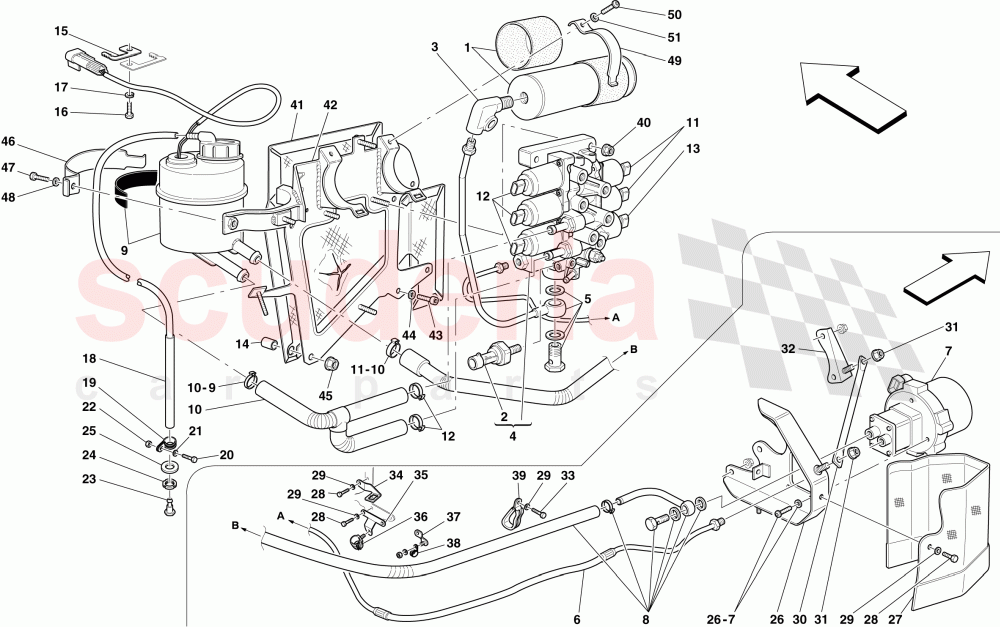

POWER UNIT AND TANK of Ferrari Ferrari 599 GTO ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 226556
コンプリートF1ギアボックスシステムコンポーネントキット 		$10,417.39 1
1 179143
アキュムレーター 		$1,091.11 (12.2% off) 1
2 980001156
圧力センサー 		- 1 Enquire
3 179211
ダクト 		$268.49 1
4 248412
パワーユニット 		$5,176.42 1
5 248376
HP アキュムレーターパイプキット 		$387.03 1
6 226496
油圧ポンプからパワーユニットへの配管 		$513.46 1
7 248087
電動ポンプキット 		$2,255.94 1
8 248308
インテークパイプキット 		$1,155.29 1
9 247226
オイルタンクキット 		$689.96 1
10 247227
3ウェイパイプキット 		$689.96 1
11 248351
比例圧力バルブ
Seals + screws; EV1; EV2 		$513.46 1
12 248352
比例流量バルブ
Seals + screws; EV3; EV4; EV5 		$513.46 1
13 248091
比例流量バルブ
Seals + screws; EVF 		$513.46 1
14 214620
シム
D. 8.5 X 13 X 17 		$2.25 1
14 214621
シム
D. 8.5 X 13 X 22 		$2.25 3
15 162606
クリップ 		$1.36 (7.5% off) 1
16 10902224
スクリュー 		$0.06 (86.7% off) 1
17 127494
ウォッシャー 		$0.08 (88.2% off) 1
18 231684
コンプリートブリーザーパイプ 		$80.21 1
19 320600
クリップ 		$2.25 1
20 10902424
スクリュー 		$0.15 (78.6% off) 1
21 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 1
22 14059290
フランジ付きナット M6 		$1.41 1
23 231689
パイプコネクター 		$89.84 1
24 231812
リングナット 		$46.47 1
25 231816
ウォッシャー 		$19.04 1
26 248360
電動ポンプブラケットキット 		$603.12 1
27 247213
ヒートガード 		$272.34 1
28 10979424
スクリュー 		$0.10 4
29 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 5
30 226267
タイロッド 		$336.95 1
31 14054511
ナット 		$1.20 2
32 226266
ブラケット 		$136.37 1
33 11635724
スクリュー 		$0.16 1
34 189936
コネクターファスナーブラケット 		$320.90 1
35 227701
ブラケット 		$25.79 1
36 157386
クリップ 		$0.16 1
37 228135
ブラケット 		$208.58 1
38 139512
シース付きブラケット 		$2.53 1
39 227557
クランプ 		$21.44 1
40 14066011
ナット 		- 3 Enquire
41 217532
ヒートガード 		$157.23 1
42 217011
パワーユニット取付ブラケット 		- 1 Enquire
43 248334
SCREW M6 X 14MM 		$0.68 3
44 10519424
ウォッシャー 		$0.02 (92% off) 3
45 14059211
ナット 		$0.06 1
46 171746
サポートクランプ 		$27.21 1
47 81591700
スクリュー 		$2.22 1
48 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 1
49 198960
クランプ 		- 1 Enquire
50 81591700
スクリュー 		$2.22 2
51 14446624
ウォッシャー 		$0.06 2
