Ferrari California (2012-2014) - クーリング：ヘッダータンク・パイプ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
225992 膨張タンク $288.81 注文するには
写真 部品番号 説明 価格(各) ストック
980145477 タンク・キャップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
252752 ホース $78.07 注文するには
写真 部品番号 説明 価格(各) ストック
237540 膨張タンクからラジエターへのベントパイプ $47.39 注文するには
写真 部品番号 説明 価格(各) ストック
13432070 ホースカラー $0.55 注文するには
写真 部品番号 説明 価格(各) ストック
13432070 ホースカラー $0.55 注文するには
写真 部品番号 説明 価格(各) ストック
247800 エキスパンションタンクからバンディへのベントパイプ $25.09 注文するには
写真 部品番号 説明 価格(各) ストック
177995 クランプ $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
254717 スクリュー $2.95 注文するには
写真 部品番号 説明 価格(各) ストック
82404496 カップ $1.78 注文するには
写真 部品番号 説明 価格(各) ストック
16043436 スクリュー $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
12647121 ウォッシャー $0.19 注文するには
写真 部品番号 説明 価格(各) ストック
275654 エンジンからラジエーターへのデリバリーパイプ $502.00 注文するには
244779 エンジンからラジエーターへのデリバリーパイプ $417.18 注文するには
写真 部品番号 説明 価格(各) ストック
272837 ラジエータからエンジンへのリターンパイプ $348.60 注文するには
250970 ラジエータからエンジンへのリターンパイプ $292.83 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.57 注文するには
13000490 スクリューカラー $0.76 注文するには
写真 部品番号 説明 価格(各) ストック
296781 カラー30-45MM $8.75 もうすぐ到着します
13000790 スクリューカラー $0.75 注文するには
写真 部品番号 説明 価格(各) ストック
296778 スクリューカラー $6.95 注文するには
262111 ジュビリークランプ $1.57 注文するには
写真 部品番号 説明 価格(各) ストック
230890 圧力ゲージ付きサーモスタット $158.84 注文するには
写真 部品番号 説明 価格(各) ストック
137873 Oリング $4.96 注文するには
写真 部品番号 説明 価格(各) ストック
231619 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
180137 温度センサー $28.72 注文するには
写真 部品番号 説明 価格(各) ストック
238510 キャップ $10.47 注文するには
写真 部品番号 説明 価格(各) ストック
252689 右側シリンダーヘッド $103.18 注文するには
写真 部品番号 説明 価格(各) ストック
203787 パイプユニオン $9.06 注文するには
写真 部品番号 説明 価格(各) ストック
10259960 銅ワッシャー 18 - 24 x 1.5 $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
10259960 銅ワッシャー 18 - 24 x 1.5 $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
241398 ウォーターデリバリーパイプ $55.76 注文するには
241398 ウォーターデリバリーパイプ $55.76 注文するには
241398 ウォーターデリバリーパイプ $55.76 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
241579 ネジ付きユニオン $19.50 注文するには
写真 部品番号 説明 価格(各) ストック
235736 ネジ付きユニオン $15.72 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.57 注文するには
13000490 スクリューカラー $0.76 注文するには
写真 部品番号 説明 価格(各) ストック
236950 給水管コネクター取り付け $28.87 注文するには
写真 部品番号 説明 価格(各) ストック
236951 プレート $16.03 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
259442 クリップ $3.91 注文するには
すべて見る

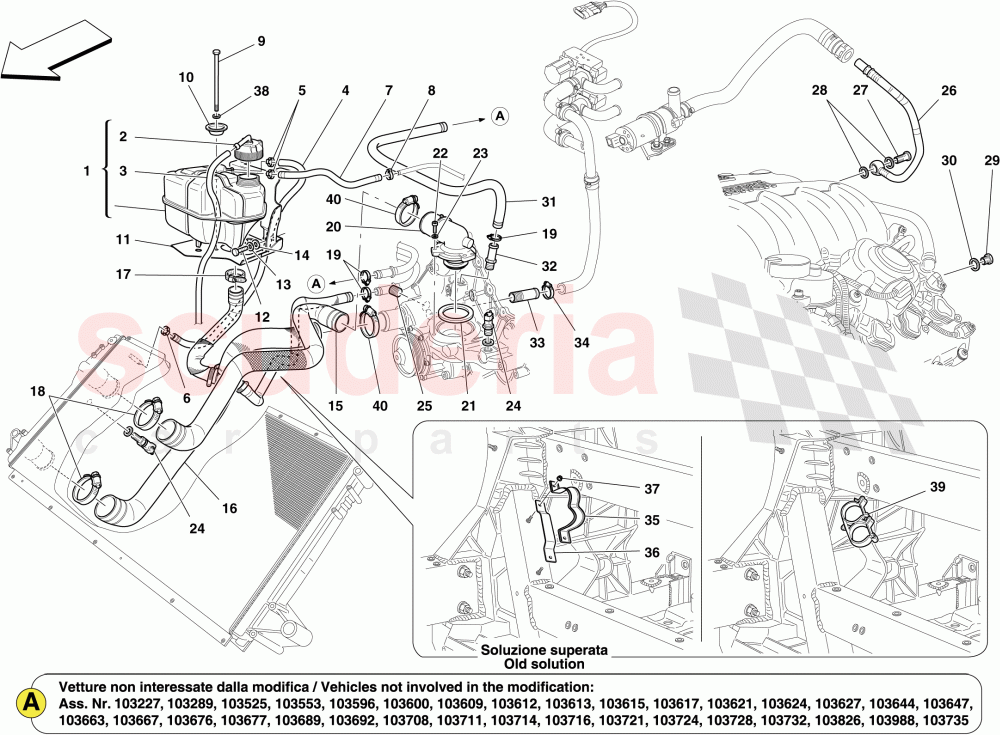

COOLING: HEADER TANK AND PIPES of Ferrari Ferrari California (2012-2014) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 225992
膨張タンク 		$288.81 (24.8% off) 1
2 980145477
タンク・キャップ 		- 1 Enquire
3 252752
ホース 		$78.07 1
4 237540
膨張タンクからラジエターへのベントパイプ 		$47.39 1
5 13432070
ホースカラー 		$0.55 (48.6% off) 2
6 13432070
ホースカラー 		$0.55 (48.6% off) 1
7 247800
エキスパンションタンクからバンディへのベントパイプ 		$25.09 1
8 177995
クランプ 		$1.07 (50.2% off) 1
9 254717
スクリュー 		$2.95 1
10 82404496
カップ 		$1.78 1
12 16043436
スクリュー 		$0.45 2
13 127496
ウォッシャー 		$0.06 (80% off) 2
14 12647121
ウォッシャー 		$0.19 2
15 275654
エンジンからラジエーターへのデリバリーパイプ
not affected by modification; Applicable from Ass. No. 103179 		$502.00 1
15 244779
エンジンからラジエーターへのデリバリーパイプ
Applicable up to Ass. No. 103178 		$417.18 (44.1% off) 1
16 272837
ラジエータからエンジンへのリターンパイプ
not affected by modification; Applicable from Ass. No. 103179 		$348.60 (29.9% off) 1
16 250970
ラジエータからエンジンへのリターンパイプ
Applicable up to Ass. No. 103178 		$292.83 1
17 262111
ジュビリークランプ 		$1.57 1
17 13000490
スクリューカラー
No longer supplied; Replaced by 296779 		$0.76 (60% off) 1
18 296781
カラー30-45MM
ARRIVING SOON 		$8.75 2
18 13000790
スクリューカラー
No longer supplied; Replaced by 296781 		$0.75 (66.7% off) 2
19 296778
スクリューカラー 		$6.95 3
19 262111
ジュビリークランプ
No longer supplied; Replaced by 296778 		$1.57 3
20 230890
圧力ゲージ付きサーモスタット 		$158.84 (27.1% off) 1
21 137873
Oリング 		$4.96 (34.3% off) 1
22 231619
スクリュー 		$0.31 3
23 11197774
ウォッシャー 		$0.06 (80% off) 3
24 180137
温度センサー 		$28.72 (12.9% off) 2
25 238510
キャップ 		$10.47 1
26 252689
右側シリンダーヘッド
Applicable for GD 		$103.18 1
27 203787
パイプユニオン 		$9.06 1
28 10259960
銅ワッシャー 18 - 24 x 1.5 		$0.32 (74.4% off) 2
30 10259960
銅ワッシャー 18 - 24 x 1.5 		$0.32 (74.4% off) 1
31 241398
ウォーターデリバリーパイプ
Applicable for Mechanical gearbox 		$55.76 1
31 241398
ウォーターデリバリーパイプ
Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for GD; Applicable up to Ass. No. 91552 		$55.76 1
31 241398
ウォーターデリバリーパイプ
Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for CINA, USA, CDN, J, USA LIGHT; Applicable up to Ass. No. 90608 		$55.76 1
31 241398
ウォーターデリバリーパイプ
Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Not for CINA, USA, CDN, J, GD, USA LIGHT; Applicable up to Ass. No. 89388 		$55.76 1
32 241579
ネジ付きユニオン 		$19.50 1
33 235736
ネジ付きユニオン 		$15.72 1
34 262111
ジュビリークランプ 		$1.57 1
34 13000490
スクリューカラー
No longer supplied; Replaced by 296779 		$0.76 (60% off) 1
35 236950
給水管コネクター取り付け
Obsolete solution 		$28.87 1
36 236951
プレート
Obsolete solution 		$16.03 1
37 14059290
ナット
Obsolete solution 		$1.36 2
38 11197774
ウォッシャー 		$0.06 (80% off) 1
39 259442
クリップ 		$3.91 1
