Aston Martin GT DB9 (2004-2017) - エアチャージ

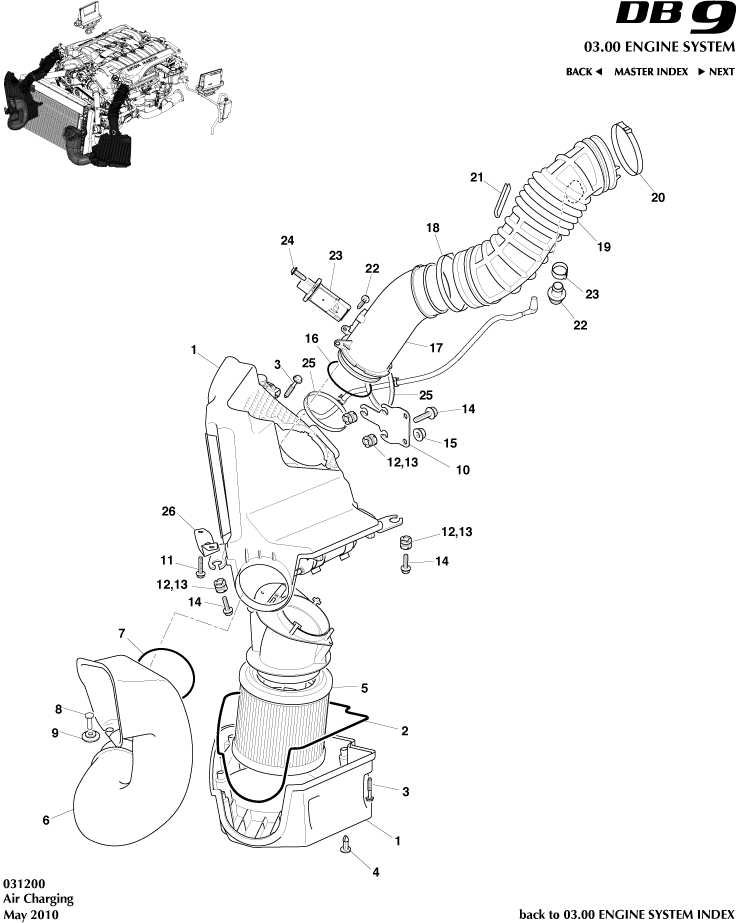

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G439600CD	AIRBOX ASSEMBLY, LH ARRIVING SOON	4G439600CD AIRBOX ASSEMBLY, LH - ARRIVING SOON	$357.72	1
-	4G439A675CD	Duct, Air Intake, LH	4G439A675CD Duct, Air Intake, LH -	$178.13	1
-	701150	Bolt, M6x30	701150 Bolt, M6x30 07MY	-	4	Enquire
-	700099	Screw, M6x20, eng earth strap to body	700099 Screw, M6x20, eng earth strap to body 07MY	-	4	Enquire
-	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20 08MY	$0.34	4
-	700135	Screw, flg, M6x25	700135 Screw, flg, M6x25 07MY	-	4	Enquire

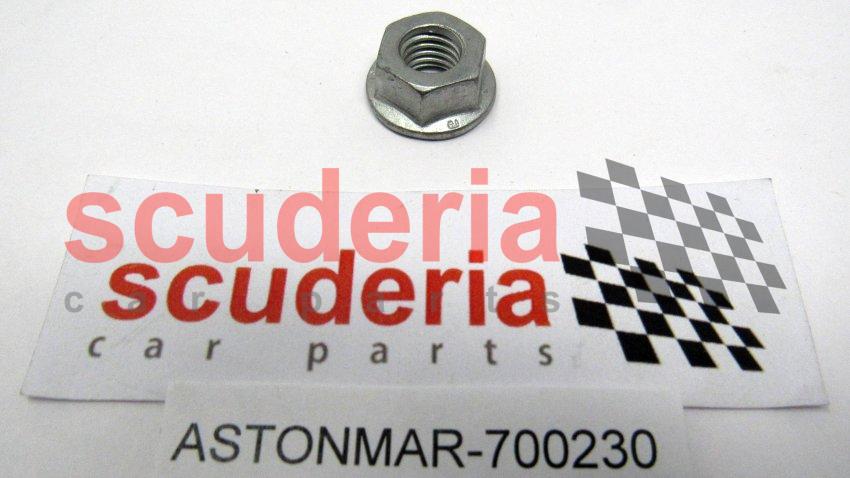

-	700230	NUT, M8, HEX FLG	700230 NUT, M8, HEX FLG 07MY	$1.34	4
-	4G439C623CD	Duct MS airflow body to throttle body, RH	4G439C623CD Duct MS airflow body to throttle body, RH From 09MY	$227.00	1

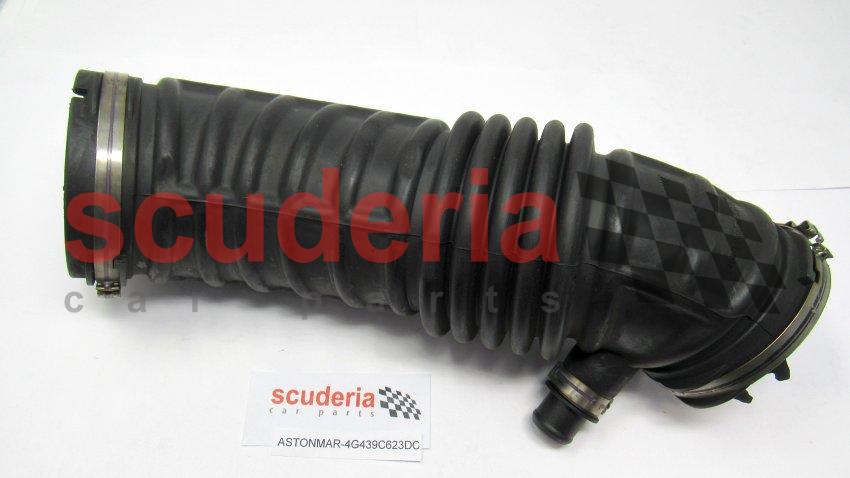

-	4G439C623DC	Duct MS airflow body to throttle body, LH	4G439C623DC Duct MS airflow body to throttle body, LH Up to 09MY	-	1	Enquire
-	4G439C623DD	Duct MS airflow body to throttle body, LH	4G439C623DD Duct MS airflow body to throttle body, LH From 09MY	$339.84	1
-	7784981	フォームストリップ、ガタ防止	7784981 フォームストリップ、ガタ防止 -	-	-	Enquire
-	4G430310301	Sensor MS airflow	4G430310301 Sensor MS airflow 07MY	-	2	Enquire
1	4G439600BD	AIRBOX ASSEMBLY, RH	4G439600BD AIRBOX ASSEMBLY, RH -	$357.72	1
2	4G439C664AB	Gasket air cleaner	4G439C664AB Gasket air cleaner -	$19.20	2
3	4G430410AA	SCREW, 5.2x32, SELF TAP	4G430410AA SCREW, 5.2x32, SELF TAP -	$3.53	9
4	4G43-9600-BB	Plug, water drain	4G43-9600-BB Plug, water drain -	-	2	Enquire
5	4G439601ABPK	エアフィルター	4G439601ABPK エアフィルター -	$164.95	2
6	4G439A675BD	Duct, Air Intake, RH	4G439A675BD Duct, Air Intake, RH -	$178.13	1
7	4G436C704AA	O RING, ENGINE DUCT	4G436C704AA O RING, ENGINE DUCT -	$22.20	2
8	4G432705AA	リベット、プラスチック	4G432705AA リベット、プラスチック -	$1.23	2
9	4G439N967AA	Grommet, Air Cleaner	4G439N967AA Grommet, Air Cleaner -	$101.30	2
10	4G439B609AC	BRACKET, AIR CLEANER,REAR	4G439B609AC BRACKET, AIR CLEANER,REAR -	$152.24	2
11	703199	Bolt M6x30 hex flg hd	703199 Bolt M6x30 hex flg hd 08MY	$0.78	4
12	4G439697CA	グロメット・アッセンブリー	4G439697CA グロメット・アッセンブリー -	$13.28	4
13	4G435144AA	スペーサー	4G435144AA スペーサー -	$14.35	4
14	703025	Bolt, flg M6 x 25	703025 Bolt, flg M6 x 25 08MY	$0.34	2
15	703161	Nut, M8, Hex Head	703161 Nut, M8, Hex Head -	$1.68	4
16	4G436C704BA	O RING, ENGINE DUCT ARRIVING SOON	4G436C704BA O RING, ENGINE DUCT - ARRIVING SOON	$23.41	2
17	4G4312B612AB	Duct, Air Intake	4G4312B612AB Duct, Air Intake -	$25.74	2
18	4G439N832BB	CLAMP, DUCT to BODY	4G439N832BB CLAMP, DUCT to BODY -	$13.69	2
19	4G439C623CC	Duct MS airflow body to throttle body, RH	4G439C623CC Duct MS airflow body to throttle body, RH Up To 09MY	-	1	Enquire
20	4G439N832AA	Clamp, duct to induct man	4G439N832AA Clamp, duct to induct man -	$23.39	2
21	4G4318K261AA	エッジ保護ストリップ	4G4318K261AA エッジ保護ストリップ -	$6.10	2
22	4G430410AA	SCREW, 5.2x32, SELF TAP	4G430410AA SCREW, 5.2x32, SELF TAP -	$3.53	18
23	4G430810933	Sensor Assy, Engine Mass Air Flow ARRIVING SOON	4G430810933 Sensor Assy, Engine Mass Air Flow - ARRIVING SOON	$143.17	2
24	4G430410BB	ネジ、セルフタッピング	4G430410BB ネジ、セルフタッピング -	$8.45	2
25	8D33ANR1350AA	Cable Tie and Clip	8D33ANR1350AA Cable Tie and Clip -	$7.97	2
26	4G439B609FB	ブラケット	4G439B609FB ブラケット -	$27.72	2
