Coolant Reservoir & Hoses of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

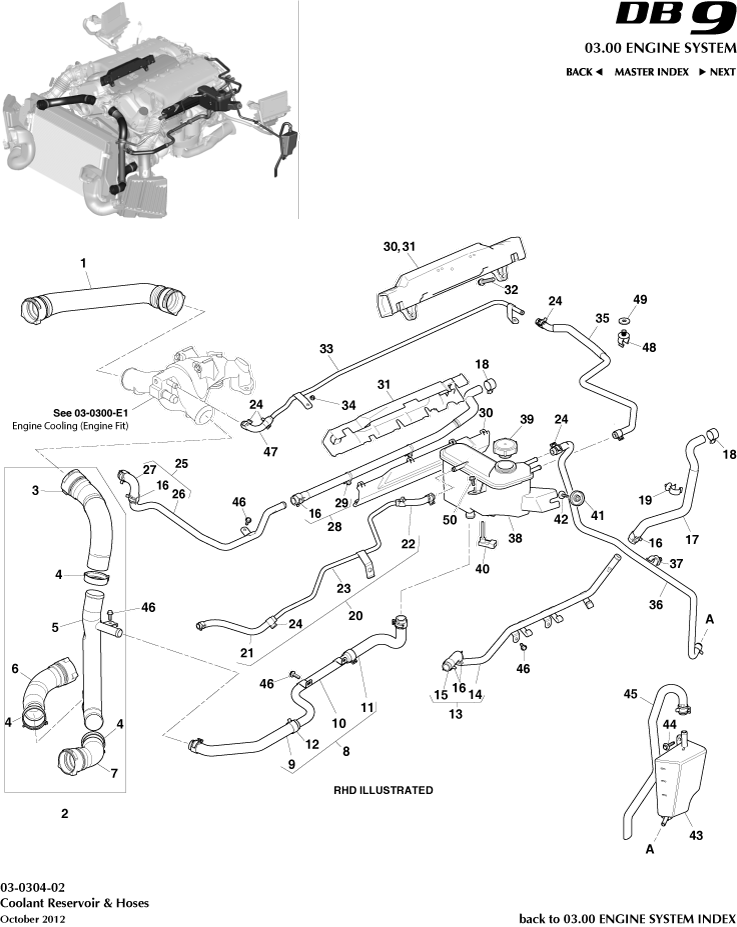

Aston Martin GT DB9 (2004-2017) - クーラントリザーバー＆ホース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	CD338556AC	TUBE ASSEMBLY, BYPASS IN STOCK	CD338556AC TUBE ASSEMBLY, BYPASS Sports Pack From VIN B17332 IN STOCK	$966.30	1
-	DD438556AC	バイパス・チューブ・アッセンブリー	DD438556AC バイパス・チューブ・アッセンブリー Non Sports Pack	$1,323.42	1
-	CD3318D359AA	HOSE, HEATER OUTLET	CD3318D359AA HOSE, HEATER OUTLET LHD, Includes Item 16	$93.07	1
-	4G432A155AD	BRACKET, HOSE CLIP	4G432A155AD BRACKET, HOSE CLIP LHD	$33.39	1
-	CD3318D334AA	Hose, Heater Inlet Assembly	CD3318D334AA Hose, Heater Inlet Assembly LHD	$93.07	1
1	8D338333AA	トップホースアセンブリ	8D338333AA トップホースアセンブリ -	$117.88	1
2	CD338556AB	バイパス・チューブ・アッセンブリー	CD338556AB バイパス・チューブ・アッセンブリー Sports Pack	-	1	Enquire
3	CD33-8555-EB	ホース、バイパスチューブ～サーモスタット	CD33-8555-EB ホース、バイパスチューブ～サーモスタット -	-	1	Enquire
4	702903	Clamp, heavy duty IN STOCK	702903 Clamp, heavy duty - IN STOCK	$5.86	4
5	CD338555FC	チューブアセンブリ	CD338555FC チューブアセンブリ -	-	1	Enquire
6	CD338555BB	Hose Assembly, Bypass Tube to Radiator Module	CD338555BB Hose Assembly, Bypass Tube to Radiator Module -	$47.84	1
7	NSS	ウォッシャー	NSS ウォッシャー Use Item 2	-	1	Enquire
8	CD338C350AB	HOSE, COOLANT RESERVOIR	CD338C350AB HOSE, COOLANT RESERVOIR -	$148.90	1
9	4G438C350CA	ホース、エンジンクールリザーバ	4G438C350CA ホース、エンジンクールリザーバ -	$33.31	1
10	4G43-8C350-FB	メイクアップチューブASSY	4G43-8C350-FB メイクアップチューブASSY -	-	1	Enquire
11	NSS	ウォッシャー	NSS ウォッシャー Use Item 8	-	1	Enquire
12	702902	Clamp, Heavy Duty, 27x15	702902 Clamp, Heavy Duty, 27x15 -	$2.28	4
13	AD2318674AB	HOSE ASSEMBLY, HEATERRETURN	AD2318674AB HOSE ASSEMBLY, HEATERRETURN -	$450.39	1
14	AD23-18674-CB	Tube, Water Return	AD23-18674-CB Tube, Water Return -	-	1	Enquire
15	AD2318674BA	ホース、ヒーターリターンホース	AD2318674BA ホース、ヒーターリターンホース -	$53.77	1
16	702901	HOSE CLAMP, SPRING, 23x15	702901 HOSE CLAMP, SPRING, 23x15 -	$2.17	5
17	CD3318D359BA	HOSE, HEATER OUTLET	CD3318D359BA HOSE, HEATER OUTLET RHD, Includes Item 16	$41.42	1
18	701335	HOSR CLIP, SPRING, 20x15	701335 HOSR CLIP, SPRING, 20x15 -	$1.17	2
19	701570	C CLIP, 20-24.5 DIA	701570 C CLIP, 20-24.5 DIA -	$0.81	1
20	CD338C363AC	HOSE ASSEMBLY, DEGAS	CD338C363AC HOSE ASSEMBLY, DEGAS -	$137.44	1
21	NSS	ウォッシャー	NSS ウォッシャー Use Item 20	-	1	Enquire
22	4G438C363DA	ホース、ラジエーター	4G438C363DA ホース、ラジエーター -	$33.61	1
23	CD338C363AA	ホース、ラジエーター	CD338C363AA ホース、ラジエーター -	-	1	Enquire
24	702904	Hose Clamp, Spring, 17x15 IN STOCK	702904 Hose Clamp, Spring, 17x15 - IN STOCK	$3.52	8
25	CD338584AA	チューブ、ヒーター供給	CD338584AA チューブ、ヒーター供給 -	-	1	Enquire
26	NSS	ウォッシャー	NSS ウォッシャー Use Item 25	-	1	Enquire
27	NSS	ウォッシャー	NSS ウォッシャー Use Item 25	-	1	Enquire
28	4G4318D334BC	Hose, Heater Inlet Assembly	4G4318D334BC Hose, Heater Inlet Assembly RHD	$118.20	1
29	4G4355BA	タイラップ	4G4355BA タイラップ -	-	2	Enquire

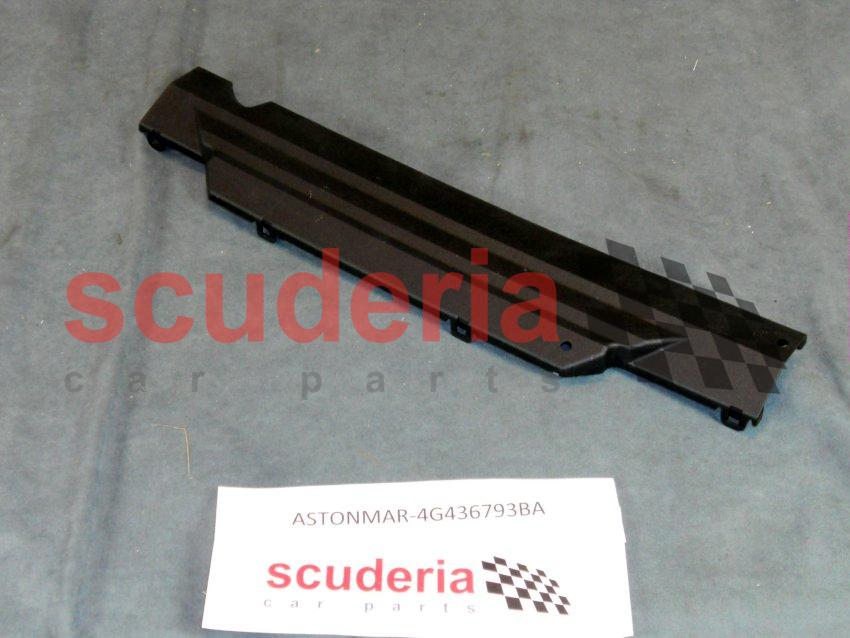

30	4G436793BA	トップカバー、エンジンハーネス IN STOCK	4G436793BA トップカバー、エンジンハーネス - IN STOCK	-	2	Enquire
31	4G434867BB	ボトムカバー、エンジンハーネス	4G434867BB ボトムカバー、エンジンハーネス -	$18.27	2
32	703731	Bolt, M8 flange head, dip stick tube	703731 Bolt, M8 flange head, dip stick tube -	$0.72	4
33	CD338003AA	HOSE ASSEMBLY, DEGAS	CD338003AA HOSE ASSEMBLY, DEGAS Includes Item 24	$140.24	1
34	702295	Nut M5 Hex flng pc8 IN STOCK	702295 Nut M5 Hex flng pc8 - IN STOCK	$0.18	1
35	4G438063AE	HOSE ASSEMBLY, DEGAS	4G438063AE HOSE ASSEMBLY, DEGAS Includes Item 24	$90.02	1
36	4G438B081AG	HOSE, OVERFLOW	4G438B081AG HOSE, OVERFLOW Includes Items 24 and 37	$53.39	1
37	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic - IN STOCK	$3.99	1
38	4G4319B518BC	クーラントリザーバ	4G4319B518BC クーラントリザーバ Includes Items 39 and 40	$293.42	1
39	4G438101BA	キャップアセンブリ	4G438101BA キャップアセンブリ Includes Seal	$108.65	1
40	1R123710166	SENSOR, COOLANT LEVEL IN STOCK	1R123710166 SENSOR, COOLANT LEVEL - IN STOCK	$79.81	1
41	CD331660AA	スペーサー	CD331660AA スペーサー -	$31.06	1
42	703145	Bolt, M6 x 1.00 x 30 IN STOCK	703145 Bolt, M6 x 1.00 x 30 - IN STOCK	$0.90	1
43	6G33TBD2BA	Tank, overflow IN STOCK	6G33TBD2BA Tank, overflow - IN STOCK	$58.35	1
44	703734	BOLT/WASHER, M6x25	703734 BOLT/WASHER, M6x25 -	$1.28	2
45	4G438N029AG	HOSE, OVERFLOW	4G438N029AG HOSE, OVERFLOW Includes Clip	$26.80	1
46	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd -	-	4	Enquire
47	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード -	$70.35	1
48	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic LHD IN STOCK	$3.99	1
49	4G4316C694AB	ナイロンワッシャー	4G4316C694AB ナイロンワッシャー LHD	-	1	Enquire
50	702514	Screw, flg, M6 x 16 torx IN STOCK	702514 Screw, flg, M6 x 16 torx - IN STOCK	$2.87	1
