Aston Martin GT DB9 (2004-2017) - エンジン構造

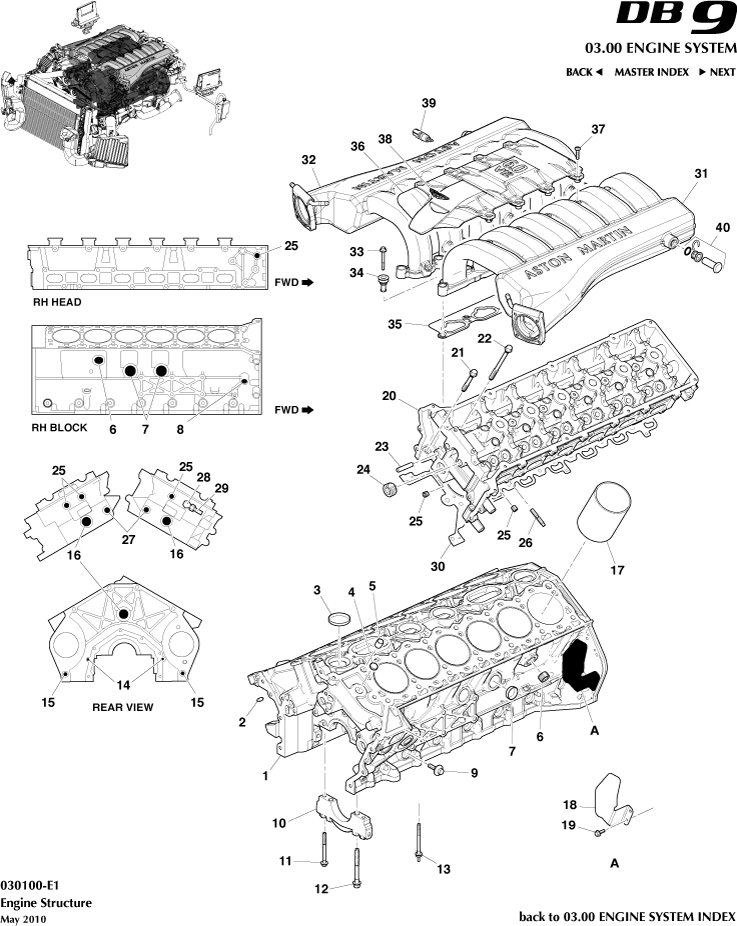

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G436007AA	Engine Assembly, 6.0l V12, New	4G436007AA Engine Assembly, 6.0l V12, New Up to (V) A06677 (Up to 06MY)	-	1	Enquire
-	091487	Engine Assembly, 6.0l V12, Remanufactured	091487 Engine Assembly, 6.0l V12, Remanufactured Up to (V) A06677 (Up to 06MY)	-	1	Enquire
-	7G436007AA	Engine Assembly, 6.0l V12, New	7G436007AA Engine Assembly, 6.0l V12, New From (V) A06678 (07MY and 08MY)	$40,687.10	1
-	091600	Engine Assembly, 6.0l V12, Remanufactured	091600 Engine Assembly, 6.0l V12, Remanufactured From (V) A06678 (07MY and 08MY)	-	1	Enquire
-	7G436007BA	Engine Assembly, 6.0l V12, New	7G436007BA Engine Assembly, 6.0l V12, New Le Mans	-	1	Enquire
-	091693	Engine Assembly, 6.0l V12, Remanufactured	091693 Engine Assembly, 6.0l V12, Remanufactured Le Mans	-	1	Enquire
-	8G436007AA	Engine Assembly, 6.0l V12, New	8G436007AA Engine Assembly, 6.0l V12, New 09MY - 10MY	-	1	Enquire
-	091694	Engine Assembly, 6.0l V12, Remanufactured	091694 Engine Assembly, 6.0l V12, Remanufactured 09MY - 10MY	-	1	Enquire
-	BG436007AA	Engine Assembly, 6.0l V12, New	BG436007AA Engine Assembly, 6.0l V12, New 11MY	$42,588.13	1
-	4G430610846	Cyl head assy, LH, c/w vlvs and cams	4G430610846 Cyl head assy, LH, c/w vlvs and cams -	-	1	Enquire
-	4G430610845	Cyl head assy, RH, c/w vlvs and cams	4G430610845 Cyl head assy, RH, c/w vlvs and cams -	-	1	Enquire
-	8G436F093AA	シリンダーヘッドアセンブリ、右側	8G436F093AA シリンダーヘッドアセンブリ、右側 -	-	1	Enquire
-	1R120610468	ガスケット、シリンダーヘッド、右側	1R120610468 ガスケット、シリンダーヘッド、右側 -	-	1	Enquire
-	4G4E9424HC	インテーク、マニホールド、左側	4G4E9424HC インテーク、マニホールド、左側 From (V) B04712	-	1	Enquire
-	4G4E9424KA	インテーク、マニホールド、左側	4G4E9424KA インテーク、マニホールド、左側 08MY/ 09MY	-	1	Enquire
-	7G43-9424-BA	インテーク、マニホールド、左側	7G43-9424-BA インテーク、マニホールド、左側 Le Mans	-	1	Enquire
-	4G4E9424GC	インテーク、マニホールドASSY、右側	4G4E9424GC インテーク、マニホールドASSY、右側 From (V) B04712	-	1	Enquire
-	4G4E9424JA	インテーク、マニホールドASSY、右側	4G4E9424JA インテーク、マニホールドASSY、右側 08MY	-	1	Enquire
-	7G43-9424-AA	インテーク、マニホールドASSY、右側	7G43-9424-AA インテーク、マニホールドASSY、右側 Le Mans	-	1	Enquire
-	8G439424AB	インテーク、マニホールドASSY、右側	8G439424AB インテーク、マニホールドASSY、右側 09MY	-	1	Enquire
-	7G43-9J444-AA	サポート、インテークマニホールド	7G43-9J444-AA サポート、インテークマニホールド Le Mans	-	1	Enquire
-	8G439J444AA	Support, Inlet Manifold	8G439J444AA Support, Inlet Manifold 09MY	$581.08	1
-	703703	ネジ、M4 X 12	703703 ネジ、M4 X 12 Le Mans	$0.79	20
-	4G436007AA	Engine Assembly, 6.0l V12, New	4G436007AA Engine Assembly, 6.0l V12, New Up to (V) A06677 (Up to 06MY)	-	1	Enquire
-	091487	Engine Assembly, 6.0l V12, Remanufactured	091487 Engine Assembly, 6.0l V12, Remanufactured Up to (V) A06677 (Up to 06MY)	-	1	Enquire
-	7G436007AA	Engine Assembly, 6.0l V12, New	7G436007AA Engine Assembly, 6.0l V12, New From (V) A06678 (07MY and 08MY)	$40,687.10	1
-	091600	Engine Assembly, 6.0l V12, Remanufactured	091600 Engine Assembly, 6.0l V12, Remanufactured From (V) A06678 (07MY and 08MY)	-	1	Enquire
-	7G436007BA	Engine Assembly, 6.0l V12, New	7G436007BA Engine Assembly, 6.0l V12, New Le Mans	-	1	Enquire
-	091693	Engine Assembly, 6.0l V12, Remanufactured	091693 Engine Assembly, 6.0l V12, Remanufactured Le Mans	-	1	Enquire
-	8G436007AA	Engine Assembly, 6.0l V12, New	8G436007AA Engine Assembly, 6.0l V12, New 09MY - 10MY	-	1	Enquire
-	091694	Engine Assembly, 6.0l V12, Remanufactured	091694 Engine Assembly, 6.0l V12, Remanufactured 09MY - 10MY	-	1	Enquire
-	BG436007AA	Engine Assembly, 6.0l V12, New	BG436007AA Engine Assembly, 6.0l V12, New 11MY	$42,588.13	1
-	4G430610846	Cyl head assy, LH, c/w vlvs and cams	4G430610846 Cyl head assy, LH, c/w vlvs and cams -	-	1	Enquire
-	4G430610845	Cyl head assy, RH, c/w vlvs and cams	4G430610845 Cyl head assy, RH, c/w vlvs and cams -	-	1	Enquire
-	8G436F093AA	シリンダーヘッドアセンブリ、右側	8G436F093AA シリンダーヘッドアセンブリ、右側 -	-	1	Enquire
-	1R120610468	ガスケット、シリンダーヘッド、右側	1R120610468 ガスケット、シリンダーヘッド、右側 -	-	1	Enquire
-	4G4E9424HC	インテーク、マニホールド、左側	4G4E9424HC インテーク、マニホールド、左側 From (V) B04712	-	1	Enquire
-	4G4E9424KA	インテーク、マニホールド、左側	4G4E9424KA インテーク、マニホールド、左側 08MY/ 09MY	-	1	Enquire
-	7G43-9424-BA	インテーク、マニホールド、左側	7G43-9424-BA インテーク、マニホールド、左側 Le Mans	-	1	Enquire
-	4G4E9424GC	インテーク、マニホールドASSY、右側	4G4E9424GC インテーク、マニホールドASSY、右側 From (V) B04712	-	1	Enquire
-	4G4E9424JA	インテーク、マニホールドASSY、右側	4G4E9424JA インテーク、マニホールドASSY、右側 08MY	-	1	Enquire
-	7G43-9424-AA	インテーク、マニホールドASSY、右側	7G43-9424-AA インテーク、マニホールドASSY、右側 Le Mans	-	1	Enquire
-	8G439424AB	インテーク、マニホールドASSY、右側	8G439424AB インテーク、マニホールドASSY、右側 09MY	-	1	Enquire
-	7G43-9J444-AA	サポート、インテークマニホールド	7G43-9J444-AA サポート、インテークマニホールド Le Mans	-	1	Enquire
-	8G439J444AA	Support, Inlet Manifold	8G439J444AA Support, Inlet Manifold 09MY	$581.08	1
-	703703	ネジ、M4 X 12	703703 ネジ、M4 X 12 Le Mans	$0.79	20
1	4G4E6010AC	シリンダーブロックアッセンブリー	4G4E6010AC シリンダーブロックアッセンブリー -	-	1	Enquire
1	4G4E6010AC	シリンダーブロックアッセンブリー	4G4E6010AC シリンダーブロックアッセンブリー -	-	1	Enquire
2	184995	Pin, 8.0x18.0, Dowel	184995 Pin, 8.0x18.0, Dowel -	$1.13	2
2	184995	Pin, 8.0x18.0, Dowel	184995 Pin, 8.0x18.0, Dowel -	$1.13	2
3	185000	Plug, Cup	185000 Plug, Cup -	$16.44	4
3	185000	Plug, Cup	185000 Plug, Cup -	$16.44	4
4	185001	Plug, 19.35 dia, Expansion cup	185001 Plug, 19.35 dia, Expansion cup -	$7.74	1
4	185001	Plug, 19.35 dia, Expansion cup	185001 Plug, 19.35 dia, Expansion cup -	$7.74	1
5	184994	Pin, 16x19, Hollow Dowel	184994 Pin, 16x19, Hollow Dowel -	$0.88	4
5	184994	Pin, 16x19, Hollow Dowel	184994 Pin, 16x19, Hollow Dowel -	$0.88	4
6	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.76	2
6	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.76	2
7	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.07	4
7	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.07	4
8	184999	Plug, 1/4-18x10.8	184999 Plug, 1/4-18x10.8 -	-	7	Enquire
8	184999	Plug, 1/4-18x10.8	184999 Plug, 1/4-18x10.8 -	-	7	Enquire
9	4G430110819	ボルト、メインベアリングキャップ IN STOCK	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$36.09	14
9	4G430110819	ボルト、メインベアリングキャップ IN STOCK	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$36.09	14
10	1R120110678	CAP, CRANKSHAFT MAINBEARING	1R120110678 CAP, CRANKSHAFT MAINBEARING -	$87.36	7
10	1R120110678	CAP, CRANKSHAFT MAINBEARING	1R120110678 CAP, CRANKSHAFT MAINBEARING -	$87.36	7
11	4G430110203	Bolt, M10x1.5x91 IN STOCK	4G430110203 Bolt, M10x1.5x91 ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$15.09	14
11	4G430110203	Bolt, M10x1.5x91 IN STOCK	4G430110203 Bolt, M10x1.5x91 ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$15.09	14
12	4G430110202	BOLT, M8x1.25x82, HEX IN STOCK	4G430110202 BOLT, M8x1.25x82, HEX ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$6.66	10
12	4G430110202	BOLT, M8x1.25x82, HEX IN STOCK	4G430110202 BOLT, M8x1.25x82, HEX ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$6.66	10
13	185133	STUD BOLT, MAIN BEARINGCAPS IN STOCK	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$28.17	4
13	185133	STUD BOLT, MAIN BEARINGCAPS IN STOCK	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$28.17	4
14	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile -	-	2	Enquire
14	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile -	-	2	Enquire
15	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.18	2
15	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.18	2
16	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.76	3
16	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.76	3
17	7G436055AA	シリンダーライナー IN STOCK	7G436055AA シリンダーライナー - IN STOCK	$57.32	12
17	7G436055AA	シリンダーライナー IN STOCK	7G436055AA シリンダーライナー - IN STOCK	$57.32	12
18	8G436K342BB	HeatShield, Sensor	8G436K342BB HeatShield, Sensor -	$49.10	1
18	8G436K342BB	HeatShield, Sensor	8G436K342BB HeatShield, Sensor -	$49.10	1
19	700606	SCREW, M6x12, HEX HD IN STOCK	700606 SCREW, M6x12, HEX HD - IN STOCK	$0.34	2
19	700606	SCREW, M6x12, HEX HD IN STOCK	700606 SCREW, M6x12, HEX HD - IN STOCK	$0.34	2
20	8G43-6M099-AA	シリンダーヘッドアセンブリ、左側	8G43-6M099-AA シリンダーヘッドアセンブリ、左側 -	-	1	Enquire
20	8G43-6M099-AA	シリンダーヘッドアセンブリ、左側	8G43-6M099-AA シリンダーヘッドアセンブリ、左側 -	-	1	Enquire
21	703690	Bolt, M8x63, Hex Flange Head IN STOCK	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$27.40	4
21	703690	Bolt, M8x63, Hex Flange Head IN STOCK	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$27.40	4
22	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT IN STOCK	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$20.30	28
22	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT IN STOCK	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$20.30	28
23	184996	DOWEL, 10x49.25	184996 DOWEL, 10x49.25 -	$2.68	2
23	184996	DOWEL, 10x49.25	184996 DOWEL, 10x49.25 -	$2.68	2
24	685032	PLUG, 1x11.5	685032 PLUG, 1x11.5 -	$24.34	2
24	685032	PLUG, 1x11.5	685032 PLUG, 1x11.5 -	$24.34	2
25	184999	Plug, 1/4-18x10.8	184999 Plug, 1/4-18x10.8 -	-	2	Enquire
25	184999	Plug, 1/4-18x10.8	184999 Plug, 1/4-18x10.8 -	-	2	Enquire
26	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.25	24
26	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.25	24
27	685031	PLUG, 3/8x14	685031 PLUG, 3/8x14 -	-	2	Enquire
27	685031	PLUG, 3/8x14	685031 PLUG, 3/8x14 -	-	2	Enquire
28	1R1E9B339AB	Fitting, Oil Pressure Sender Switch	1R1E9B339AB Fitting, Oil Pressure Sender Switch -	-	1	Enquire
28	1R1E9B339AB	Fitting, Oil Pressure Sender Switch	1R1E9B339AB Fitting, Oil Pressure Sender Switch -	-	1	Enquire
29	1R123910532	油圧スイッチ IN STOCK	1R123910532 油圧スイッチ - IN STOCK	$9.27	1
29	1R123910532	油圧スイッチ IN STOCK	1R123910532 油圧スイッチ - IN STOCK	$9.27	1
30	1R120610469	ガスケット、シリンダーヘッド、左側	1R120610469 ガスケット、シリンダーヘッド、左側 -	-	1	Enquire
30	1R120610469	ガスケット、シリンダーヘッド、左側	1R120610469 ガスケット、シリンダーヘッド、左側 -	-	1	Enquire
31	4G4E9424HB	インテーク、マニホールド、左側	4G4E9424HB インテーク、マニホールド、左側 Up to (V) B04711	$1,677.54	1
31	4G4E9424HB	インテーク、マニホールド、左側	4G4E9424HB インテーク、マニホールド、左側 Up to (V) B04711	$1,677.54	1
32	4G4E9424GB	インテーク、マニホールドASSY、右側	4G4E9424GB インテーク、マニホールドASSY、右側 Up to (V) B04711	$1,677.54	1
32	4G4E9424GB	インテーク、マニホールドASSY、右側	4G4E9424GB インテーク、マニホールドASSY、右側 Up to (V) B04711	$1,677.54	1
33	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.54	14
33	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.54	14
34	4G430810002	アイソレーター IN STOCK	4G430810002 アイソレーター - IN STOCK	$26.96	14
34	4G430810002	アイソレーター IN STOCK	4G430810002 アイソレーター - IN STOCK	$26.96	14
35	1R120810077PK	ガスケット、インテークマニホールド IN STOCK	1R120810077PK ガスケット、インテークマニホールド - IN STOCK	$390.18	2
35	1R120810077PK	ガスケット、インテークマニホールド IN STOCK	1R120810077PK ガスケット、インテークマニホールド - IN STOCK	$390.18	2
36	4G4E9J444CA	サポート、インテークマニホールド	4G4E9J444CA サポート、インテークマニホールド -	$683.85	1
36	4G4E9J444CA	サポート、インテークマニホールド	4G4E9J444CA サポート、インテークマニホールド -	$683.85	1
37	702847	ねじ M6X20 六角 FLG HD IN STOCK	702847 ねじ M6X20 六角 FLG HD - IN STOCK	$2.51	8
37	702847	ねじ M6X20 六角 FLG HD IN STOCK	702847 ねじ M6X20 六角 FLG HD - IN STOCK	$2.51	8
38	4G43001B46BB	ウイングバッジ、エンジンマニホールド	4G43001B46BB ウイングバッジ、エンジンマニホールド -	$114.09	1
38	4G43001B46BB	ウイングバッジ、エンジンマニホールド	4G43001B46BB ウイングバッジ、エンジンマニホールド -	$114.09	1
39	6G430810064	Sensor, Manifold Air Temperature	6G430810064 Sensor, Manifold Air Temperature -	-	1	Enquire
39	6G430810064	Sensor, Manifold Air Temperature	6G430810064 Sensor, Manifold Air Temperature -	-	1	Enquire
40	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	1	Enquire
40	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	1	Enquire
