Coolant Hoses & Reservoir of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Coolant Hoses & Reservoir

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

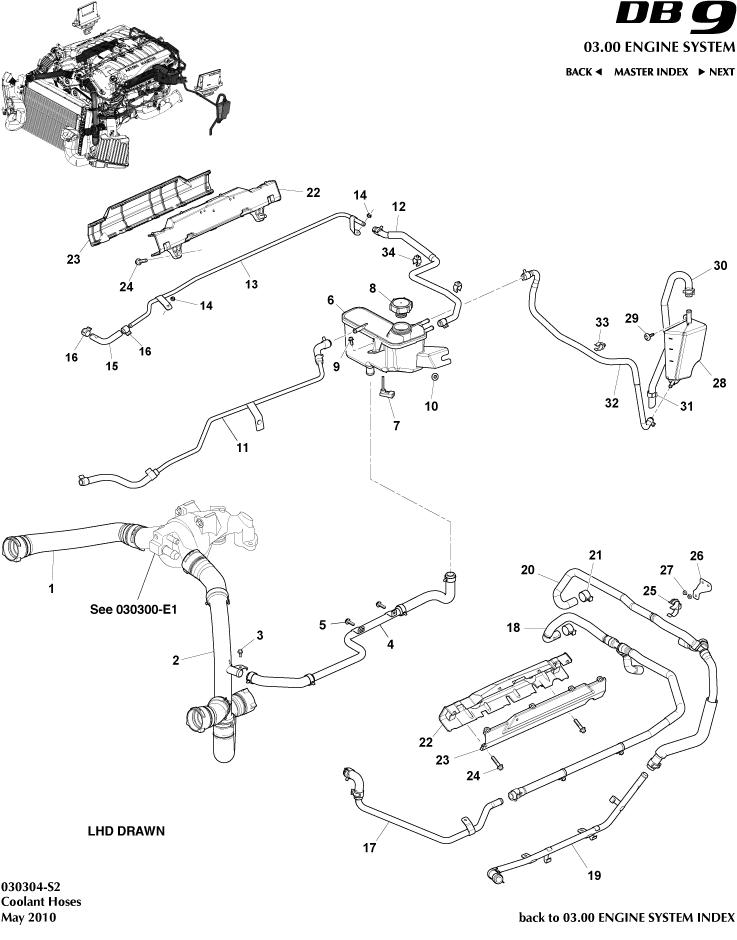

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8D338333AA	トップホースアセンブリ	8D338333AA トップホースアセンブリ 08MY	$117.88	1
-	4G438555CA	Hose, to WaterPump	4G438555CA Hose, to WaterPump Up to 08MY	$425.06	1
-	4G438555EA	Hose, to Thermostat	4G438555EA Hose, to Thermostat Up to 08MY	$34.56	1
-	4G438555FA	Hose, to Radiator	4G438555FA Hose, to Radiator Up to 08MY	$49.99	1
-	702903	Clamp, heavy duty IN STOCK	702903 Clamp, heavy duty Up to 08MY IN STOCK	$5.86	4
-	4G438C350GA	ホース、エンジンクールリザーバ	4G438C350GA ホース、エンジンクールリザーバ -	-	1	Enquire
-	4G438C350AD	Tube, expansion tank to bypass hose	4G438C350AD Tube, expansion tank to bypass hose -	-	1	Enquire
-	700211	SCREW, M6x14, HEX FLG	700211 SCREW, M6x14, HEX FLG 07MY	-	1	Enquire
-	4G4319B518BC	クーラントリザーバ	4G4319B518BC クーラントリザーバ -	$293.42	1
-	700211	SCREW, M6x14, HEX FLG	700211 SCREW, M6x14, HEX FLG 07MY	-	2	Enquire
-	4G438C363AF	Hose Assembly, Radiator to Supply Tank	4G438C363AF Hose Assembly, Radiator to Supply Tank up to (V) A04068	-	1	Enquire
-	702904	Hose Clamp, Spring, 17x15 IN STOCK	702904 Hose Clamp, Spring, 17x15 - IN STOCK	$3.52	4
-	4G438003AG	Tube assy, radiator supply tank vent	4G438003AG Tube assy, radiator supply tank vent up to (V) A04068	-	1	Enquire
-	4G43-8003-BA	Pipe Assembly, Crossover bleed	4G43-8003-BA Pipe Assembly, Crossover bleed up to (V) A04068	-	1	Enquire
-	4G4318D334BC	Hose, Heater Inlet Assembly	4G4318D334BC Hose, Heater Inlet Assembly up to (V) A04068	$118.20	1
-	4G4318D334AC	ホース、ヒーターインレット	4G4318D334AC ホース、ヒーターインレット up to (V) A04068	$313.36	1
-	4G4318D334BC	Hose, Heater Inlet Assembly	4G4318D334BC Hose, Heater Inlet Assembly -	$118.20	1
-	4G4318674AE	チューブASSY、ヒーター出口	4G4318674AE チューブASSY、ヒーター出口 up to (V) A04068	-	1	Enquire
-	4G4318D359AC	Hose assy, heater outlet, LHD	4G4318D359AC Hose assy, heater outlet, LHD up to (V) A04068	$212.66	1
-	4G4318D359BC	ホース ASSY、ヒーターアウトレット、右ハンドル	4G4318D359BC ホース ASSY、ヒーターアウトレット、右ハンドル up to (V) A04068	$46.35	1
-	4G4318D359BC	ホース ASSY、ヒーターアウトレット、右ハンドル	4G4318D359BC ホース ASSY、ヒーターアウトレット、右ハンドル -	$46.35	1
-	702901	HOSE CLAMP, SPRING, 23x15	702901 HOSE CLAMP, SPRING, 23x15 -	$2.17	3
-	6G33TBD2AA	オーバーフローボトル	6G33TBD2AA オーバーフローボトル -	-	1	Enquire
-	6G33TBD2BA	Tank, overflow IN STOCK	6G33TBD2BA Tank, overflow - IN STOCK	$58.35	1
-	1R12323639AC	Tube, recovery	1R12323639AC Tube, recovery up to (V) A04068	$11.46	1
-	4G438C087AC	Bracket, overflow tank	4G438C087AC Bracket, overflow tank up to (V) A04068	$137.23	1
-	4G43-8N029-AE	ホース、ラジエータオーバーフロー	4G43-8N029-AE ホース、ラジエータオーバーフロー up to (V) A04068	-	1	Enquire
-	4G438B081AG	HOSE, OVERFLOW	4G438B081AG HOSE, OVERFLOW -	$53.39	1
-	AD438B081AA	Hose, Radiator Supply Tank Overflow	AD438B081AA Hose, Radiator Supply Tank Overflow -	$74.96	1
1	4G438333AE	ホースラジエター IN STOCK	4G438333AE ホースラジエター 07MY IN STOCK	$113.17	1
2	4G438555GA	Steel Pipe, Water Bypass, Bare	4G438555GA Steel Pipe, Water Bypass, Bare Up to 08MY	$1,053.75	1
2	8D338555AB	Tube assy, water bypass, incl hoses IN STOCK	8D338555AB Tube assy, water bypass, incl hoses 08MY IN STOCK	$1,313.54	1
3	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd -	-	1	Enquire
4	4G438C350AD	Tube, expansion tank to bypass hose	4G438C350AD Tube, expansion tank to bypass hose up to (V) A04068	-	1	Enquire
5	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd 08MY	-	2	Enquire
6	4G4319B518AC	Tank Assembly, Expansion	4G4319B518AC Tank Assembly, Expansion up to (V) A04068	-	1	Enquire
7	1R123710166	SENSOR, COOLANT LEVEL IN STOCK	1R123710166 SENSOR, COOLANT LEVEL - IN STOCK	$79.81	1
8	4G438101BA	キャップアセンブリ	4G438101BA キャップアセンブリ -	$108.65	1
9	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd 08MY	-	1	Enquire
10	703612	Nut and Washer, M6 Hex IN STOCK	703612 Nut and Washer, M6 Hex - IN STOCK	$0.83	1
11	4G438C363FB	Tube, radiator breather	4G438C363FB Tube, radiator breather -	-	1	Enquire
12	4G438063AE	HOSE ASSEMBLY, DEGAS	4G438063AE HOSE ASSEMBLY, DEGAS up to (V) A04068	$90.02	1
13	4G438003EA	Pipe, Cross Over, Bleed	4G438003EA Pipe, Cross Over, Bleed -	-	1	Enquire
14	702295	Nut M5 Hex flng pc8 IN STOCK	702295 Nut M5 Hex flng pc8 - IN STOCK	$0.18	2
15	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード -	$70.35	1
16	702904	Hose Clamp, Spring, 17x15 IN STOCK	702904 Hose Clamp, Spring, 17x15 - IN STOCK	$3.52	2
17	4G438584DB	Tube, Assembly heater Feed	4G438584DB Tube, Assembly heater Feed Also use items 17a and 17b	$91.01	1
17a	ED238A209AA	ホース、サーモアッパー	ED238A209AA ホース、サーモアッパー Also use items 17 and 17b	$382.63	1
17b	702901	HOSE CLAMP, SPRING, 23x15	702901 HOSE CLAMP, SPRING, 23x15 Also use items 17 and 17a	$2.17	2
18	4G4318D334AC	ホース、ヒーターインレット	4G4318D334AC ホース、ヒーターインレット -	$313.36	1
19	4G4318674EB	Hose, Water Heater Outlet Assembly	4G4318674EB Hose, Water Heater Outlet Assembly -	-	1	Enquire
20	4G4318D359AC	Hose assy, heater outlet, LHD	4G4318D359AC Hose assy, heater outlet, LHD -	$212.66	1
21	701335	HOSR CLIP, SPRING, 20x15	701335 HOSR CLIP, SPRING, 20x15 -	$1.17	2
22	4G434867BC	HOSE COVER, LOWER	4G434867BC HOSE COVER, LOWER -	$19.94	2
23	4G436793BB	HOSE COVER, TOP	4G436793BB HOSE COVER, TOP -	$14.69	2
24	700229	Bolt, M8x35, Hex Flange Head	700229 Bolt, M8x35, Hex Flange Head -	$0.43	4
25	4G4358AA	PIPE CLIP, DOUBLE	4G4358AA PIPE CLIP, DOUBLE -	$23.26	1
26	AD432A155AA	Bracket, Hose Clip	AD432A155AA Bracket, Hose Clip -	$21.23	1
27	701345	Nut, flg, M6	701345 Nut, flg, M6 -	-	2	Enquire
28	1R123210271	Tank Assembly, overflow	1R123210271 Tank Assembly, overflow up to (V) A04068	$127.69	1
29	703734	BOLT/WASHER, M6x25	703734 BOLT/WASHER, M6x25 Overflow tank	$1.28	3
30	4G438N029AG	HOSE, OVERFLOW	4G438N029AG HOSE, OVERFLOW -	$26.80	1
31	AD4355AA	Clip, Raymond C 18	AD4355AA Clip, Raymond C 18 -	$1.69	1
32	4G43-8B081-AE	Hose Assembly, Rad Supply Tank	4G43-8B081-AE Hose Assembly, Rad Supply Tank up to (V) A04068	-	1	Enquire
33	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic - IN STOCK	$3.99	1
34	701172	CLIP, 16.0x2.8-3.3 IN STOCK	701172 CLIP, 16.0x2.8-3.3 - IN STOCK	$0.79	2
