Transaxle Cooling, Manual of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Transaxle Cooling, Manual

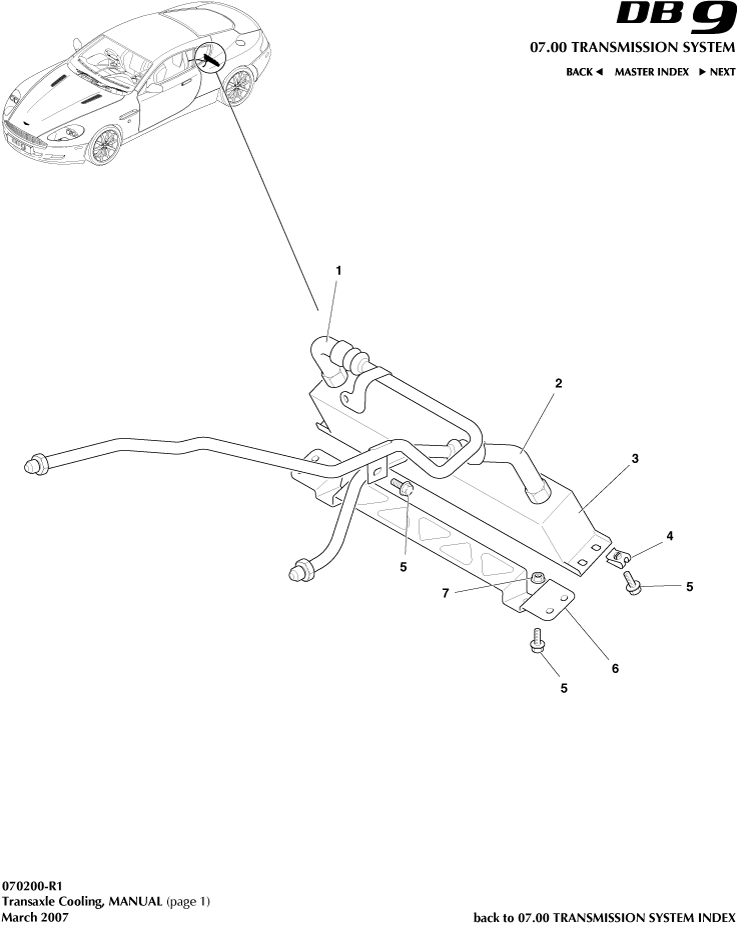

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8D337H255BA	ホースエア/オイルアセンブリークーラーインレット	8D337H255BA ホースエア/オイルアセンブリークーラーインレット 08MY From (V) A09110	-	1	Enquire
-	8D337H256BB	ホースエア/オイルアッセンブリークーラーアウトレット	8D337H256BB ホースエア/オイルアッセンブリークーラーアウトレット 08MY From (V) A09110	-	1	Enquire
-	8D337K177CA	CO0LERアッセンブリートランスミッションオイル	8D337K177CA CO0LERアッセンブリートランスミッションオイル 08MY From (V) A09110	-	1	Enquire
-	703264	ネジ-M6 X 14 六角HD	703264 ネジ-M6 X 14 六角HD 08MY From (V) A09110	-	8	Enquire
-	702944	ナット、M6、六角フランジ	702944 ナット、M6、六角フランジ 08MY From (V) A09110	-	2	Enquire
-	KY9Y717B19AA	1234-YF	KY9Y717B19AA 1234-YF Extreme cooling pack	-	1	Enquire
1	4G437H255DC	ホース-トランスミッションオイル注入口	4G437H255DC ホース-トランスミッションオイル注入口 07MY	-	1	Enquire
2	4G437H256CC	ホース-トランスミッションオイルアウトレット	4G437H256CC ホース-トランスミッションオイルアウトレット 07MY	-	1	Enquire
3	4G437K177CB	オイルクーラー-トランスミッション	4G437K177CB オイルクーラー-トランスミッション 07MY	-	1	Enquire
4	699736	クリップ、排気ヒートシールド	699736 クリップ、排気ヒートシールド -	-	4	Enquire
5	700211	ネジ M6X14 六角フランジ8	700211 ネジ M6X14 六角フランジ8 07MY	-	8	Enquire
6	4G436K743AC	ブラケット-トランスミッションオイルクーラー	4G436K743AC ブラケット-トランスミッションオイルクーラー -	-	1	Enquire
7	701170	ナット M6 六角 FLG GRD 8	701170 ナット M6 六角 FLG GRD 8 07MY	-	2	Enquire
