Transaxle, Manual of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - トランスアクスル、マニュアル

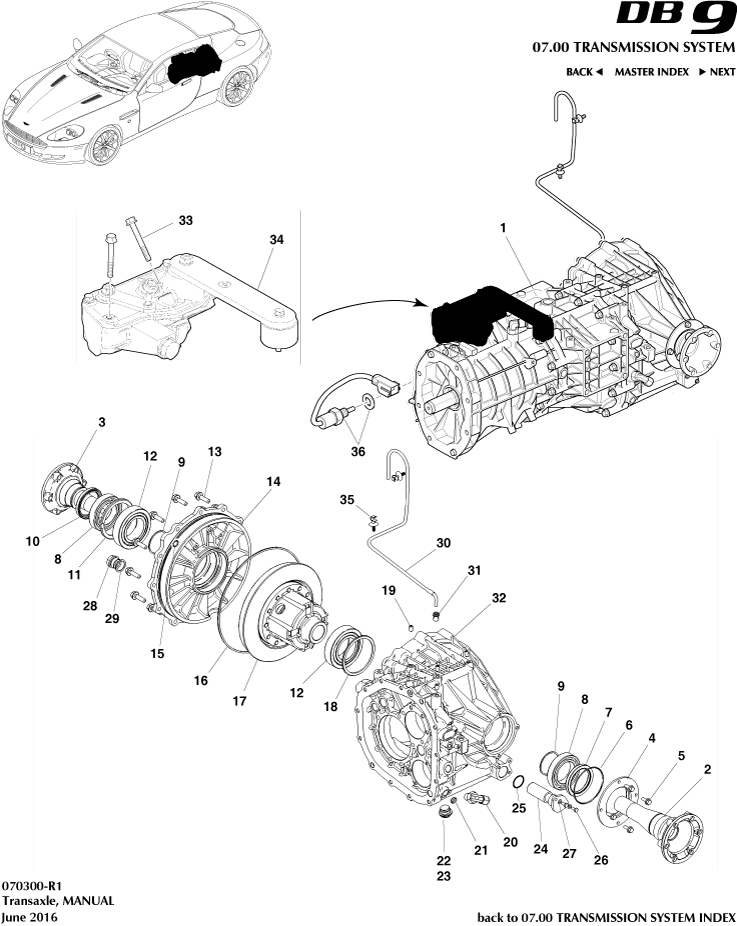

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G4319G506AA	Grease, Manual transmission	4G4319G506AA Grease, Manual transmission -	-	1	Enquire
-	6G33-7H436-AA	ピニオン＆ベベルギアセット	6G33-7H436-AA ピニオン＆ベベルギアセット -	-	1	Enquire
-	6G3375106AAS	Oil, Transaxle IN STOCK	6G3375106AAS Oil, Transaxle - IN STOCK	$43.81	1
1	4G437002AD	Transaxle assy, complete, MANUAL	4G437002AD Transaxle assy, complete, MANUAL -	-	1	Enquire
2	4G432710600	Output shaft, left side Differential	4G432710600 Output shaft, left side Differential -	$1,228.55	1
3	4G432710601	Output shaft, right side Differential	4G432710601 Output shaft, right side Differential -	$897.10	1
4	4G432710602	Retainer, dif output shaft bearing	4G432710602 Retainer, dif output shaft bearing -	$99.09	1
5	702812	Bolt, M6 x 16 flange head	702812 Bolt, M6 x 16 flange head -	$1.24	4
6	4G432710482	O Ring, 2.62x75.87	4G432710482 O Ring, 2.62x75.87 -	$13.20	1
7	4G432710483	OIL SEAL, OUTPUT SHAFT,LH, 55x72x8 IN STOCK	4G432710483 OIL SEAL, OUTPUT SHAFT,LH, 55x72x8 - IN STOCK	$72.02	1
8	4G432710603	Bearing, dif output shaft	4G432710603 Bearing, dif output shaft -	$210.41	2
9	702813	シム	702813 シム -	$4.38	1
10	4G432710604	OIL SEAL, OUTPUT SHAFT,RH, 55x70x8 IN STOCK	4G432710604 OIL SEAL, OUTPUT SHAFT,RH, 55x70x8 - IN STOCK	$71.32	1
11	702814	シム	702814 シム -	$171.05	1
12	4G432710605	ベアリング、ディファレンシャル出力	4G432710605 ベアリング、ディファレンシャル出力 -	$316.54	2
13	702815	Bolt, M8 x 30	702815 Bolt, M8 x 30 -	$5.19	12
14	4G432710606	Cover, Differential	4G432710606 Cover, Differential -	$1,598.47	1
15	4G432710502	O RING, 2.62x9.92	4G432710502 O RING, 2.62x9.92 -	$1.81	1
16	4G432710607	Seal, Cover	4G432710607 Seal, Cover -	$123.93	1
17	4G43-27-10608	クラウンホイール、ディファレンシャル	4G43-27-10608 クラウンホイール、ディファレンシャル -	-	1	Enquire
18	702816	シム	702816 シム -	$68.64	1
19	702817	セットスクリュー, M8 X 10	702817 セットスクリュー, M8 X 10 -	$7.17	6
20	4G43-27-10609	Adaptor 90Â°, trans cooling pipe	4G43-27-10609 Adaptor 90Â°, trans cooling pipe -	-	1	Enquire
21	702818	プラグ	702818 プラグ -	$3.43	1
22	702819	Plug, Oil drain	702819 Plug, Oil drain -	-	1	Enquire
23	702820	Nut/washr, M6	702820 Nut/washr, M6 -	-	1	Enquire
24	4G432710490	オイルフィルター	4G432710490 オイルフィルター -	$193.60	1
25	4G432710491	O Ring, 2.62 x 20.63	4G432710491 O Ring, 2.62 x 20.63 -	-	1	Enquire
26	4G432710492	Screw, M5 x 0.8 x 12	4G432710492 Screw, M5 x 0.8 x 12 -	$3.20	2
27	702821	Washer, 5.3x0.5	702821 Washer, 5.3x0.5 -	$4.24	2
28	4G432710493	Plug, Oil Level M22x1.5 IN STOCK	4G432710493 Plug, Oil Level M22x1.5 - IN STOCK	$14.28	1
29	4G432710245	Seal, Flat 22 x 28 x 1.5	4G432710245 Seal, Flat 22 x 28 x 1.5 -	-	1	Enquire
30	4G437A245CA	Pipe, Breather, Transaxle, MANUAL	4G437A245CA Pipe, Breather, Transaxle, MANUAL -	$18.13	1
31	4G43-27-10610	Adaptor, breather pipe, Transaxle	4G43-27-10610 Adaptor, breather pipe, Transaxle -	-	1	Enquire
32	4G432710611	Housing, Differential	4G432710611 Housing, Differential -	$5,064.72	1
33	702822	Bolt, M6 x 50	702822 Bolt, M6 x 50 -	$5.57	2
34	6G337N372AB	Bellcrank assy, Transaxle	6G337N372AB Bellcrank assy, Transaxle -	$11,081.45	1
35	701575	クリップ、パイプ	701575 クリップ、パイプ -	$0.74	1
36	6G338F875AA	Kit, Switch, Reverse Light	6G338F875AA Kit, Switch, Reverse Light -	$280.40	1
