Body Structure - Underbody of Aston Martin Aston Martin GT DBS (2007-2012)

すべて見る

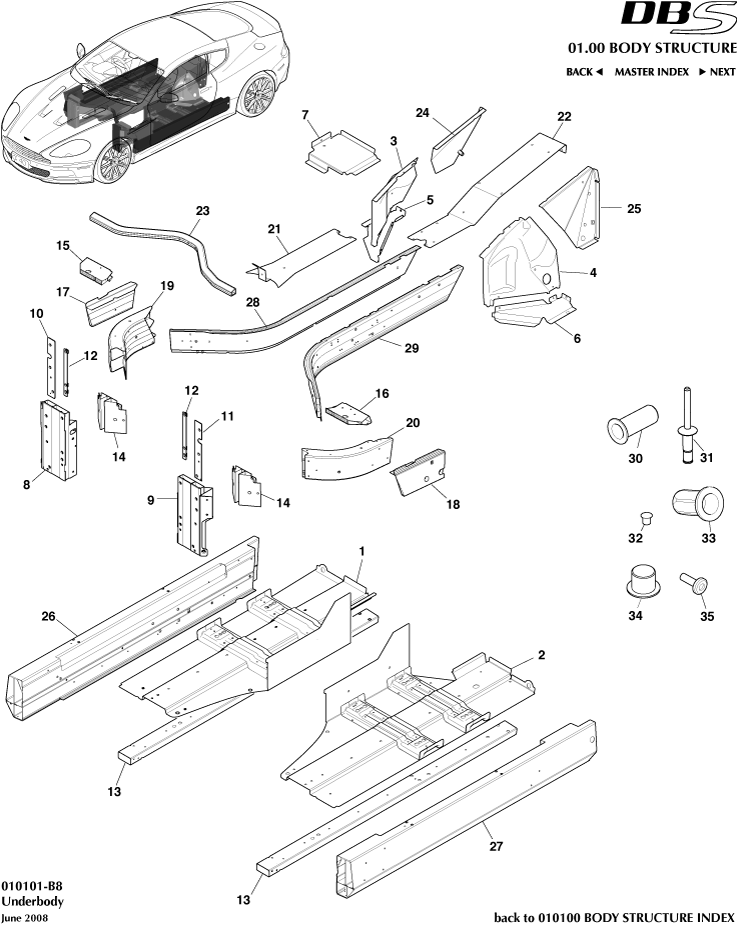

Aston Martin GT DBS (2007-2012) - Body Structure - Underbody

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	BG43-C1898-AA	シルASSY、アウター、RH、クーペ	BG43-C1898-AA シルASSY、アウター、RH、クーペ COUPE. From 11MY,Structural Cat. A only	-	1	Enquire
-	AG43-L1898-AA	シルASSY、外側、右側	AG43-L1898-AA シルASSY、外側、右側 VOLANTE. Up to 11MY,Structural Cat. A only	-	1	Enquire
-	BG43-L1898-AA	シル ASSY, アウター, RH, VOLANTE	BG43-L1898-AA シル ASSY, アウター, RH, VOLANTE VOLANTE. From 11MY,Structural Cat. A only	-	1	Enquire
-	BG43C1899AA	Sill assy, outer, LH, COUPE	BG43C1899AA Sill assy, outer, LH, COUPE COUPE. From 11MY,Structural Cat. A only	$926.18	1
-	AG43-L1899-AA	敷居アッシー、外側、左側	AG43-L1899-AA 敷居アッシー、外側、左側 VOLANTE. Up to 11MY,Structural Cat. A only	-	1	Enquire
-	BG43L1899AA	Sill assy, outer, LH, VOLANTE	BG43L1899AA Sill assy, outer, LH, VOLANTE VOLANTE. From 11MY,Structural Cat. A only	$1,709.88	1
1	4G431610879	パネルASSY、フロア、右側	4G431610879 パネルASSY、フロア、右側 VIN stamp required,Structural Cat. A only	$1,176.12	1
2	4G431610880	PANEL ASSEMBLY, FLOOR,LH, SERVICE PART	4G431610880 PANEL ASSEMBLY, FLOOR,LH, SERVICE PART Structural Cat. A only	$1,336.48	1
3	8G4313058AB	Tunnel, rear side, RH	8G4313058AB Tunnel, rear side, RH Structural Cat. A only	-	1	Enquire
4	9G4313059AB	Tunnel, rear side, LH	9G4313059AB Tunnel, rear side, LH Structural Cat. A only	$161.77	1
5	8G4367340AA	Panel rear seat heel board lower, RH	8G4367340AA Panel rear seat heel board lower, RH Structural Cat. A only	$72.39	1
6	8G4367341GA	Panel rear seat heel board lower, LH	8G4367341GA Panel rear seat heel board lower, LH Structural Cat. A only	$63.68	1
7	8G4367342AA	Finisher, rear seat heel board lower, RH	8G4367342AA Finisher, rear seat heel board lower, RH Structural Cat. A only	$61.08	1
8	4G432010876	BRACE ASSEMBLY, LOOR, RH	4G432010876 BRACE ASSEMBLY, LOOR, RH Structural Cat. A only	$506.21	1
9	4G432010877	BRACE ASSEMBLY, LOOR, LH	4G432010877 BRACE ASSEMBLY, LOOR, LH Structural Cat. A only	$506.21	1
10	8G43434K10AA	NUTPLATE, M6/M12, RH	8G43434K10AA NUTPLATE, M6/M12, RH Structural Cat. A only	$95.84	1
11	8G43434K11AA	NUTPLATE, M6/M12, LH	8G43434K11AA NUTPLATE, M6/M12, LH Structural Cat. A only	$23.25	1
12	8G43390725AA	NUTPLATE, M12, INNER	8G43390725AA NUTPLATE, M12, INNER Structural Cat. A only	$35.16	2
13	8G4310120GB	部材、フロアサイド、フロント	8G4310120GB 部材、フロアサイド、フロント Structural Cat. A only	-	2	Enquire
14	6G33-F001K28-AB	ブラケット、トンネル上部インナー	6G33-F001K28-AB ブラケット、トンネル上部インナー Structural Cat. A only	-	2	Enquire
15	6G33-10094-AC	メンバー、フロント側補強、右側	6G33-10094-AC メンバー、フロント側補強、右側 Structural Cat. A only	-	1	Enquire
16	6G3310095AC	Member, reinforce front side, LH	6G3310095AC Member, reinforce front side, LH Structural Cat. A only	$66.90	1
17	6G33-100A94-AC	メンバー、下部補強フロントサイド、右サイド	6G33-100A94-AC メンバー、下部補強フロントサイド、右サイド Structural Cat. A only	-	1	Enquire
18	6G33-100A95-AC	メンバー、下部補強フロントサイド、左サイド	6G33-100A95-AC メンバー、下部補強フロントサイド、左サイド Structural Cat. A only	-	1	Enquire
19	6G3310276AF	メンバー、フロントサイド、右サイド	6G3310276AF メンバー、フロントサイド、右サイド Structural Cat. A only	$217.99	1
20	6G33-10277-AG	メンバー、フロントサイド、左サイド	6G33-10277-AG メンバー、フロントサイド、左サイド Structural Cat. A only	-	1	Enquire
21	7G33-113C18-AC	パネル、トンネル上部前面	7G33-113C18-AC パネル、トンネル上部前面 Structural Cat. A only	-	1	Enquire
22	8G43-11160-AD	パネル、トンネル上部	8G43-11160-AD パネル、トンネル上部 Structural Cat. A only	-	1	Enquire
23	6G33-F02599-AB	メンバー、ボディフロントクロス	6G33-F02599-AB メンバー、ボディフロントクロス Structural Cat. A only	-	1	Enquire
24	8G43-58111K36-GA	トンネル、補強リア、右側	8G43-58111K36-GA トンネル、補強リア、右側 Structural Cat. A only	-	1	Enquire
25	8G43-58111K37-GA	トンネル、リア補強、左側	8G43-58111K37-GA トンネル、リア補強、左側 Structural Cat. A only	-	1	Enquire
26	AG43C1898AA	シルASSY、外側、右側	AG43C1898AA シルASSY、外側、右側 COUPE. Up to 11MY,Structural Cat. A only	$1,334.29	1
27	AG43C1899AA	敷居アッシー、外側、左側	AG43C1899AA 敷居アッシー、外側、左側 COUPE. Up to 11MY,Structural Cat. A only	-	1	Enquire
28	9G3310772AC	押し出し、トンネル、右側	9G3310772AC 押し出し、トンネル、右側 Structural Cat. A only	$358.69	1
29	9G3310773AC	押し出し、トンネル、左側	9G3310773AC 押し出し、トンネル、左側 Structural Cat. A only	-	1	Enquire
30	6G3346768AA	Rivnut, M6/M10L	6G3346768AA Rivnut, M6/M10L Structural Cat. A only	$1.89	1
31	6G3368676AC	STRUCTURAL RIVET,6.5x14.0, BLIND	6G3368676AC STRUCTURAL RIVET,6.5x14.0, BLIND Structural Cat. A only	$1.22	A/R
32	6G3368885AB	Rivet, Self Piercing, 5.0x6.0mm	6G3368885AB Rivet, Self Piercing, 5.0x6.0mm Structural Cat. A only	$0.13	A/R
33	6G3333800AA	Rivnut 7/16 UNF Hex Flg 4-7mm	6G3333800AA Rivnut 7/16 UNF Hex Flg 4-7mm Structural Cat. A only	$1.60	4
34	4G43N800631AA	PLUG, 11mm	4G43N800631AA PLUG, 11mm Structural Cat. A only	$1.42	2
35	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head Structural Cat. A only	-	6	Enquire
