Body Structure - Underbody Rear, Volante of Aston Martin Aston Martin GT DBS (2007-2012)

すべて見る

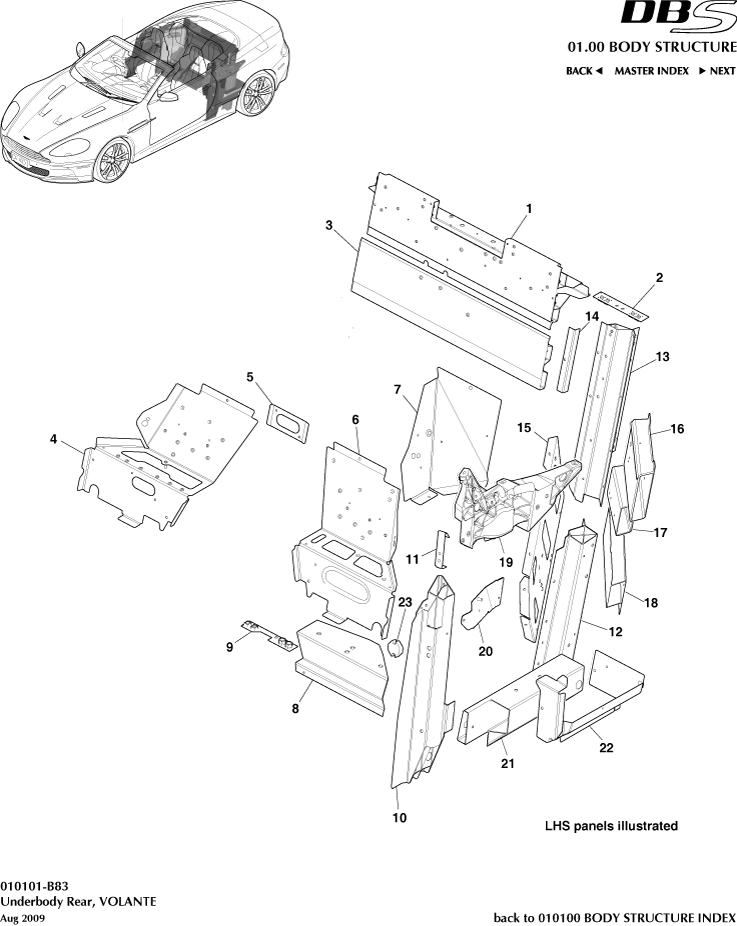

Aston Martin GT DBS (2007-2012) - Body Structure - Underbody Rear, Volante

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8G43-10798-AA	Reinf front floor, centre section, rear, RH	8G43-10798-AA Reinf front floor, centre section, rear, RH Structural Cat. A only	-	1	Enquire
-	8G43-109A68-AC	クロスメンバー、フロントフロア、リア、右側	8G43-109A68-AC クロスメンバー、フロントフロア、リア、右側 Structural Cat. A only	-	1	Enquire
-	8G43347864AA	Nutplate, rear subframe, front, RH	8G43347864AA Nutplate, rear subframe, front, RH Structural Cat. A only	$27.36	1
-	8G43L24312AC	ピラー、センターボディ、右側	8G43L24312AC ピラー、センターボディ、右側 Structural Cat. A only	$260.94	1
-	8G43-24314-AA	Pillar, centre body, outer rear, RH, (not illustrated)	8G43-24314-AA Pillar, centre body, outer rear, RH, (not illustrated) Structural Cat. A only	-	1	Enquire
-	AG43-L24326-AA	ピラー、センターボディ内側リア、右サイド	AG43-L24326-AA ピラー、センターボディ内側リア、右サイド Structural Cat. A only	-	1	Enquire
-	8G4327924AA	Panel, rear quarter inner side, RH	8G4327924AA Panel, rear quarter inner side, RH Structural Cat. A only	$93.52	1
-	8G43-101K92-AC	メンバー、フロア側リア上部、右側	8G43-101K92-AC メンバー、フロア側リア上部、右側 Structural Cat. A only	-	1	Enquire
-	6G33-10470-AC	メンバー、フロア側インナーリア、右側	6G33-10470-AC メンバー、フロア側インナーリア、右側 Structural Cat. A only	-	1	Enquire
-	6G33-10504-AC	メンバー、エクステンションフロア側リア下部、右側	6G33-10504-AC メンバー、エクステンションフロア側リア下部、右側 Structural Cat. A only	-	1	Enquire
-	GO8G43L243A60AC	Reinforcement centre body outer pillar centre, RH	GO8G43L243A60AC Reinforcement centre body outer pillar centre, RH Structural Cat. A only	$652.25	1
-	8G43-L24576-AA	Panel centre body pillar, RH	8G43-L24576-AA Panel centre body pillar, RH Structural Cat. A only	-	1	Enquire
-	8G43101D06GB	エクステンションメンバー、リアフロア側下部、右側	8G43101D06GB エクステンションメンバー、リアフロア側下部、右側 Structural Cat. A only	-	1	Enquire
-	8G43L20414AE	Pan, reinforcement door opening rear, RH	8G43L20414AE Pan, reinforcement door opening rear, RH Structural Cat. A only	$128.78	1
1	8G43-L103B44-AC	クロスメンバー、リア上部	8G43-L103B44-AC クロスメンバー、リア上部 Structural Cat. A only	-	1	Enquire
2	4G43501A0AB	Nutplate, rear retractor	4G43501A0AB Nutplate, rear retractor Structural Cat. A only	$25.17	1
3	8G43-L10786-AB	クロスメンバー、リアフロア、フロント	8G43-L10786-AB クロスメンバー、リアフロア、フロント Structural Cat. A only	-	1	Enquire
4	8G43-111B22-GB	Reinforcement front floor pan, RH	8G43-111B22-GB Reinforcement front floor pan, RH Structural Cat. A only	-	1	Enquire
5	8G43-10765-AB	ブラケット、バッテリホールドダウンクランプ	8G43-10765-AB ブラケット、バッテリホールドダウンクランプ Structural Cat. A only	-	1	Enquire
6	8G43-111B23-GB	補強フロントフロアパン左側	8G43-111B23-GB 補強フロントフロアパン左側 Structural Cat. A only	-	1	Enquire
7	8G43-10799-AA	REINF フロントフロアセンターセクションリア左側	8G43-10799-AA REINF フロントフロアセンターセクションリア左側 Structural Cat. A only	-	1	Enquire
8	8G43-109A69-AB	クロスメンバー、フロントフロア、リア、左側	8G43-109A69-AB クロスメンバー、フロントフロア、リア、左側 Structural Cat. A only	-	1	Enquire
9	8G43347863AA	Nutplate, rear subframe, front, LH	8G43347863AA Nutplate, rear subframe, front, LH Structural Cat. A only	$27.36	1
10	8G43-L24313-AC	ピラー、センターボディ、左サイド	8G43-L24313-AC ピラー、センターボディ、左サイド Structural Cat. A only	-	1	Enquire
11	4G43C393126AE	Nutplate, M8, â??Bâ?? post	4G43C393126AE Nutplate, M8, â??Bâ?? post Structural Cat. A only	$16.42	2
12	8G43-24315-AA	ピラー、センターボディ、外側リア、左サイド	8G43-24315-AA ピラー、センターボディ、外側リア、左サイド Structural Cat. A only	-	1	Enquire
13	AG43-L24327-AA	ピラー、センターボディ内側リア、左側	AG43-L24327-AA ピラー、センターボディ内側リア、左側 Structural Cat. A only	-	1	Enquire
14	6G33-24320-AB	Reinforcement centre body pillar	6G33-24320-AB Reinforcement centre body pillar Structural Cat. A only	-	2	Enquire
15	8G4327925AA	Panel, rear quarter inner side, LH	8G4327925AA Panel, rear quarter inner side, LH Structural Cat. A only	$93.52	1
16	8G43-101K93-AC	メンバー、フロアサイドアッパーリア、左側	8G43-101K93-AC メンバー、フロアサイドアッパーリア、左側 Structural Cat. A only	-	1	Enquire
17	6G33-10471-AC	メンバー、フロアサイド内側リア、左サイド	6G33-10471-AC メンバー、フロアサイド内側リア、左サイド Structural Cat. A only	-	1	Enquire
18	6G33-10505-AC	メンバー、エクステンションフロア側リア下部、左側	6G33-10505-AC メンバー、エクステンションフロア側リア下部、左側 Structural Cat. A only	-	1	Enquire
19	GO8G43-L243A61-AC	補強センターボディアウターピラーセンター左側	GO8G43-L243A61-AC 補強センターボディアウターピラーセンター左側 Structural Cat. A only	-	1	Enquire
20	8G43-L24577-AA	Panel centre body pillar, LH	8G43-L24577-AA Panel centre body pillar, LH Structural Cat. A only	-	1	Enquire
21	8G43101D07GB	エクステンションメンバー、リアフロアサイドロア、左側	8G43101D07GB エクステンションメンバー、リアフロアサイドロア、左側 Structural Cat. A only	-	1	Enquire
22	8G43-L20415-AE	パン、補強ドア開口部リア、左側	8G43-L20415-AE パン、補強ドア開口部リア、左側 Structural Cat. A only	-	1	Enquire
23	AD43-F16351-BA	スペーサー, ラッチストライカー	AD43-F16351-BA スペーサー, ラッチストライカー 6.5mm Thick	-	2	Enquire
