Coolant Hoses & Reservoir of Aston Martin Aston Martin GT DBS (2007-2012)

すべて見る

Aston Martin GT DBS (2007-2012) - Coolant Hoses & Reservoir

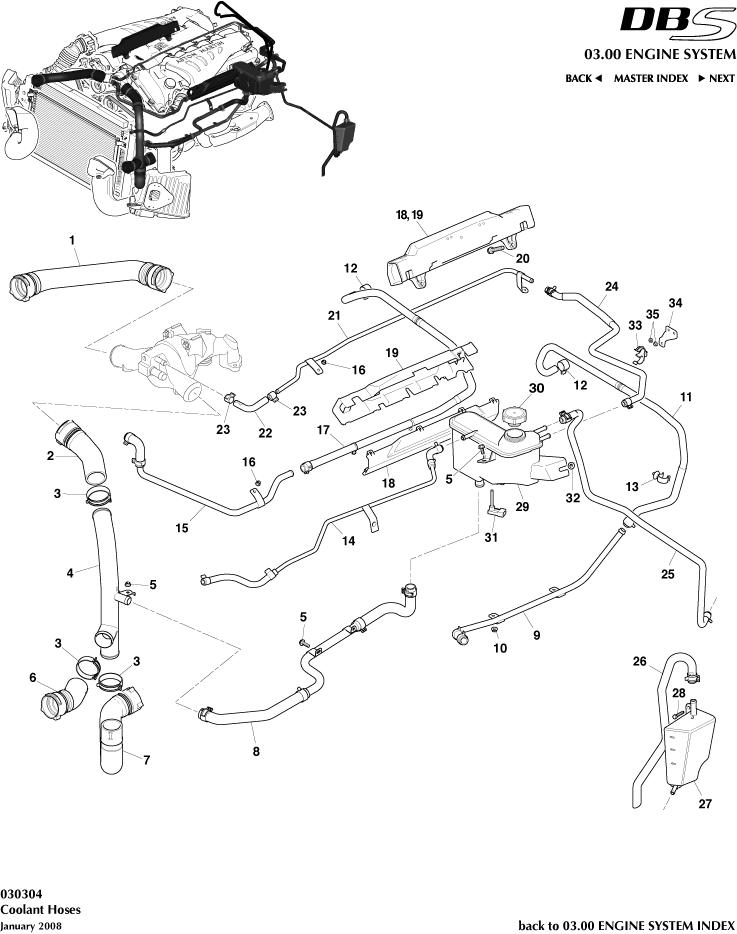

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G438C350CA	ホース、エンジンクールリザーバ	4G438C350CA ホース、エンジンクールリザーバ -	$33.31	1
-	4G438C350FA	チューブ、ラジエーター充填	4G438C350FA チューブ、ラジエーター充填 -	$63.29	1
-	4G438C350EA	ホース、エンジンクールリザーバ	4G438C350EA ホース、エンジンクールリザーバ -	$126.18	1
-	4G4318D359AC	Hose assy, heater outlet, LHD	4G4318D359AC Hose assy, heater outlet, LHD LHD	$212.66	1
-	4G4318D334AC	ホース、ヒーターインレット	4G4318D334AC ホース、ヒーターインレット LHD	$313.36	1
1	8D338333AA	トップホースアセンブリ	8D338333AA トップホースアセンブリ -	$117.88	1
2	8D338555EA	Tube, manifold to thermostat IN STOCK	8D338555EA Tube, manifold to thermostat - IN STOCK	$228.45	1
3	702903	Clamp, heavy duty IN STOCK	702903 Clamp, heavy duty - IN STOCK	$5.86	2
4	8D338555FA	Tube, water bypass	8D338555FA Tube, water bypass -	-	1	Enquire
5	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd -	-	4	Enquire
6	8D338555DA	Hose Assembly, Bypass Tube to Radiator Module	8D338555DA Hose Assembly, Bypass Tube to Radiator Module -	$220.56	1
7	8D338555BA	Tube, Water Bypass Tube to Water Pump	8D338555BA Tube, Water Bypass Tube to Water Pump -	$271.88	1
8	4G438C350AD	Tube, expansion tank to bypass hose	4G438C350AD Tube, expansion tank to bypass hose -	-	1	Enquire
9	4G4318674AD	チューブASSY、ヒーター出口	4G4318674AD チューブASSY、ヒーター出口 -	-	1	Enquire
10	701345	Nut, flg, M6	701345 Nut, flg, M6 -	-	2	Enquire
11	4G4318D359BC	ホース ASSY、ヒーターアウトレット、右ハンドル	4G4318D359BC ホース ASSY、ヒーターアウトレット、右ハンドル RHD	$46.35	1
12	701335	HOSR CLIP, SPRING, 20x15	701335 HOSR CLIP, SPRING, 20x15 -	$1.17	2
13	701570	C CLIP, 20-24.5 DIA	701570 C CLIP, 20-24.5 DIA -	$0.81	1
14	4G438C363FC	Tube, radiator breather	4G438C363FC Tube, radiator breather -	$700.68	1
15	4G438584DA	Hose assy, thermostat upper	4G438584DA Hose assy, thermostat upper -	-	1	Enquire
16	702295	Nut M5 Hex flng pc8 IN STOCK	702295 Nut M5 Hex flng pc8 - IN STOCK	$0.18	4
18	4G436793BB	HOSE COVER, TOP	4G436793BB HOSE COVER, TOP -	$14.69	2
19	4G434867BC	HOSE COVER, LOWER	4G434867BC HOSE COVER, LOWER -	$19.94	2
20	703731	Bolt, M8 flange head, dip stick tube	703731 Bolt, M8 flange head, dip stick tube -	$0.72	4
21	4G438003EA	Pipe, Cross Over, Bleed	4G438003EA Pipe, Cross Over, Bleed -	-	1	Enquire
22	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード -	$70.35	1
23	702904	Hose Clamp, Spring, 17x15 IN STOCK	702904 Hose Clamp, Spring, 17x15 - IN STOCK	$3.52	2
25	4G438B081AG	HOSE, OVERFLOW	4G438B081AG HOSE, OVERFLOW -	$53.39	1
26	4G438N029AG	HOSE, OVERFLOW	4G438N029AG HOSE, OVERFLOW -	$26.80	1
27	6G33TBD2AA	オーバーフローボトル	6G33TBD2AA オーバーフローボトル -	-	1	Enquire
28	701667	Screw and washer, M6x25	701667 Screw and washer, M6x25 -	$0.38	2
29	4G4319B518BC	クーラントリザーバ	4G4319B518BC クーラントリザーバ -	$293.42	1
30	4G438101BA	キャップアセンブリ	4G438101BA キャップアセンブリ -	$108.65	1
31	1R123710166	SENSOR, COOLANT LEVEL IN STOCK	1R123710166 SENSOR, COOLANT LEVEL - IN STOCK	$79.81	1
32	703612	Nut and Washer, M6 Hex IN STOCK	703612 Nut and Washer, M6 Hex - IN STOCK	$0.83	1
33	4G4358AA	PIPE CLIP, DOUBLE	4G4358AA PIPE CLIP, DOUBLE -	$23.26	1
34	4G432A155AD	BRACKET, HOSE CLIP	4G432A155AD BRACKET, HOSE CLIP -	$33.39	1
35	702295	Nut M5 Hex flng pc8 IN STOCK	702295 Nut M5 Hex flng pc8 - IN STOCK	$0.18	2
