Engine Structure of Aston Martin Aston Martin GT DBS (2007-2012)

すべて見る

Aston Martin GT DBS (2007-2012) - エンジン構造

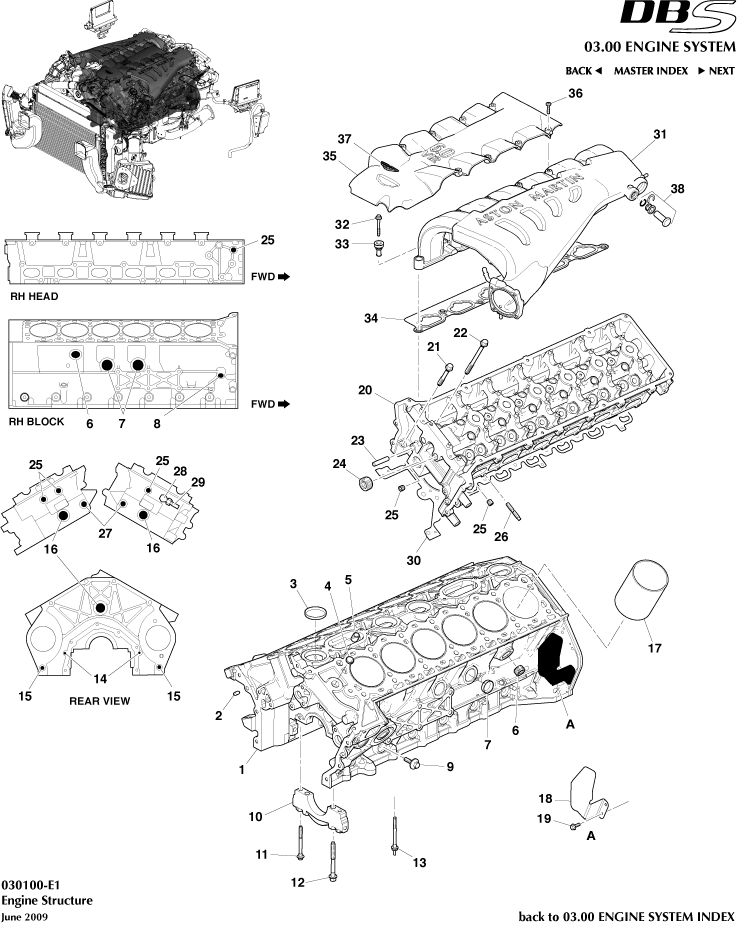

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8D336007AA	Engine Assembly, 6.0l V12, New	8D336007AA Engine Assembly, 6.0l V12, New Up to 11MY	-	1	Enquire
-	091769	Engine Assembly, 6.0l V12, Remanufactured	091769 Engine Assembly, 6.0l V12, Remanufactured Up to 11MY	-	1	Enquire
-	BD336007AA	Engine Assembly, 6.0l V12, New	BD336007AA Engine Assembly, 6.0l V12, New From 11MY	-	1	Enquire
-	8D336049AA	シリンダーヘッドアセンブリ、右側	8D336049AA シリンダーヘッドアセンブリ、右側 -	$9,607.41	1
-	1R120610468	ガスケット、シリンダーヘッド、右側	1R120610468 ガスケット、シリンダーヘッド、右側 -	-	1	Enquire
-	AD239424BA	インテーク、マニホールドASSY左側	AD239424BA インテーク、マニホールドASSY左側 10MY	$1,801.89	1
-	8D339424CB	インテーク、マニホールドアセンブリ右側	8D339424CB インテーク、マニホールドアセンブリ右側 -	-	1	Enquire
-	AD239424AA	インテーク、マニホールドアセンブリ右側	AD239424AA インテーク、マニホールドアセンブリ右側 10MY	$1,801.89	1
-	8D336007AA	Engine Assembly, 6.0l V12, New	8D336007AA Engine Assembly, 6.0l V12, New Up to 11MY	-	1	Enquire
-	091769	Engine Assembly, 6.0l V12, Remanufactured	091769 Engine Assembly, 6.0l V12, Remanufactured Up to 11MY	-	1	Enquire
-	BD336007AA	Engine Assembly, 6.0l V12, New	BD336007AA Engine Assembly, 6.0l V12, New From 11MY	-	1	Enquire
-	8D336049AA	シリンダーヘッドアセンブリ、右側	8D336049AA シリンダーヘッドアセンブリ、右側 -	$9,607.41	1
-	1R120610468	ガスケット、シリンダーヘッド、右側	1R120610468 ガスケット、シリンダーヘッド、右側 -	-	1	Enquire
-	AD239424BA	インテーク、マニホールドASSY左側	AD239424BA インテーク、マニホールドASSY左側 10MY	$1,801.89	1
-	8D339424CB	インテーク、マニホールドアセンブリ右側	8D339424CB インテーク、マニホールドアセンブリ右側 -	-	1	Enquire
-	AD239424AA	インテーク、マニホールドアセンブリ右側	AD239424AA インテーク、マニホールドアセンブリ右側 10MY	$1,801.89	1
1	Not Sold Separately	バッテリーカバー	Not Sold Separately バッテリーカバー -	-	1	Enquire
1	Not Sold Separately	バッテリーカバー	Not Sold Separately バッテリーカバー -	-	1	Enquire
2	184995	Pin, 8.0x18.0, Dowel	184995 Pin, 8.0x18.0, Dowel -	$1.12	2
2	184995	Pin, 8.0x18.0, Dowel	184995 Pin, 8.0x18.0, Dowel -	$1.12	2
3	185000	Plug, Cup	185000 Plug, Cup -	$16.31	4
3	185000	Plug, Cup	185000 Plug, Cup -	$16.31	4
4	185001	Plug, 19.35 dia, Expansion cup	185001 Plug, 19.35 dia, Expansion cup -	$7.68	1
4	185001	Plug, 19.35 dia, Expansion cup	185001 Plug, 19.35 dia, Expansion cup -	$7.68	1
5	184994	Pin, 16x19, Hollow Dowel	184994 Pin, 16x19, Hollow Dowel -	$0.87	4
5	184994	Pin, 16x19, Hollow Dowel	184994 Pin, 16x19, Hollow Dowel -	$0.87	4
6	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	2
6	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	2
7	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.03	4
7	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.03	4
8	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	7
8	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	7
9	4G430110819	ボルト、メインベアリングキャップ	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE	$35.82	14
9	4G430110819	ボルト、メインベアリングキャップ	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE	$35.82	14
10	1R120110678	CAP, CRANKSHAFT MAINBEARING	1R120110678 CAP, CRANKSHAFT MAINBEARING -	$86.70	7
10	1R120110678	CAP, CRANKSHAFT MAINBEARING	1R120110678 CAP, CRANKSHAFT MAINBEARING -	$86.70	7
11	4G430110203	Bolt, M10x1.5x91	4G430110203 Bolt, M10x1.5x91 ALWAYS REPLACE. DO NOT RE-USE	$14.98	14
11	4G430110203	Bolt, M10x1.5x91	4G430110203 Bolt, M10x1.5x91 ALWAYS REPLACE. DO NOT RE-USE	$14.98	14
12	4G430110202	BOLT, M8x1.25x82, HEX ARRIVING SOON	4G430110202 BOLT, M8x1.25x82, HEX ALWAYS REPLACE. DO NOT RE-USE ARRIVING SOON	$6.61	10
12	4G430110202	BOLT, M8x1.25x82, HEX ARRIVING SOON	4G430110202 BOLT, M8x1.25x82, HEX ALWAYS REPLACE. DO NOT RE-USE ARRIVING SOON	$6.61	10
13	185133	STUD BOLT, MAIN BEARINGCAPS ARRIVING SOON	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE ARRIVING SOON	$27.96	4
13	185133	STUD BOLT, MAIN BEARINGCAPS ARRIVING SOON	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE ARRIVING SOON	$27.96	4
14	W701500-S300	Pin, 6x16	W701500-S300 Pin, 6x16 -	-	2	Enquire
14	W701500-S300	Pin, 6x16	W701500-S300 Pin, 6x16 -	-	2	Enquire
15	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.04	2
15	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.04	2
16	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	3
16	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	3
17	7G436055AA	シリンダーライナー	7G436055AA シリンダーライナー -	$56.89	12
17	7G436055AA	シリンダーライナー	7G436055AA シリンダーライナー -	$56.89	12
18	8G436K342BB	HeatShield, Sensor	8G436K342BB HeatShield, Sensor -	$48.73	1
18	8G436K342BB	HeatShield, Sensor	8G436K342BB HeatShield, Sensor -	$48.73	1
19	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD -	$0.34	2
19	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD -	$0.34	2
20	8D336050AA	シリンダーヘッドアセンブリ、左側	8D336050AA シリンダーヘッドアセンブリ、左側 -	$9,793.88	1
20	8D336050AA	シリンダーヘッドアセンブリ、左側	8D336050AA シリンダーヘッドアセンブリ、左側 -	$9,793.88	1
21	703690	Bolt, M8x63, Hex Flange Head	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE	$27.19	4
21	703690	Bolt, M8x63, Hex Flange Head	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE	$27.19	4
22	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE	$20.15	28
22	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE	$20.15	28
23	184996	DOWEL, 10x49.25	184996 DOWEL, 10x49.25 -	$2.66	2
23	184996	DOWEL, 10x49.25	184996 DOWEL, 10x49.25 -	$2.66	2
24	685032	PLUG, 1x11.5	685032 PLUG, 1x11.5 -	$24.16	1
24	685032	PLUG, 1x11.5	685032 PLUG, 1x11.5 -	$24.16	1
25	184999	Plug, 1/4-18x10.8	184999 Plug, 1/4-18x10.8 -	-	2	Enquire
25	184999	Plug, 1/4-18x10.8	184999 Plug, 1/4-18x10.8 -	-	2	Enquire
26	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.16	24
26	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.16	24
27	685031	PLUG, 3/8x14	685031 PLUG, 3/8x14 -	-	2	Enquire
27	685031	PLUG, 3/8x14	685031 PLUG, 3/8x14 -	-	2	Enquire
28	1R1E9B339AB	Fitting, Oil Pressure Sender Switch	1R1E9B339AB Fitting, Oil Pressure Sender Switch -	-	1	Enquire
28	1R1E9B339AB	Fitting, Oil Pressure Sender Switch	1R1E9B339AB Fitting, Oil Pressure Sender Switch -	-	1	Enquire
29	1R123910532	油圧スイッチ	1R123910532 油圧スイッチ -	$9.20	1
29	1R123910532	油圧スイッチ	1R123910532 油圧スイッチ -	$9.20	1
30	1R120610469	ガスケット、シリンダーヘッド、左側	1R120610469 ガスケット、シリンダーヘッド、左側 -	-	1	Enquire
30	1R120610469	ガスケット、シリンダーヘッド、左側	1R120610469 ガスケット、シリンダーヘッド、左側 -	-	1	Enquire
31	8D339424DB	インテーク、マニホールドASSY左側	8D339424DB インテーク、マニホールドASSY左側 -	-	1	Enquire
31	8D339424DB	インテーク、マニホールドASSY左側	8D339424DB インテーク、マニホールドASSY左側 -	-	1	Enquire
32	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.42	14
32	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.42	14
33	4G430810002	アイソレーター	4G430810002 アイソレーター -	$26.76	14
33	4G430810002	アイソレーター	4G430810002 アイソレーター -	$26.76	14
34	1R120810077PK	ガスケット、インテークマニホールド	1R120810077PK ガスケット、インテークマニホールド -	$387.24	2
34	1R120810077PK	ガスケット、インテークマニホールド	1R120810077PK ガスケット、インテークマニホールド -	$387.24	2
35	8D339J444AD	サポート、インテーク、マニホールド	8D339J444AD サポート、インテーク、マニホールド -	$9,510.69	1
35	8D339J444AD	サポート、インテーク、マニホールド	8D339J444AD サポート、インテーク、マニホールド -	$9,510.69	1
36	702847	ねじ M6X20 六角 FLG HD	702847 ねじ M6X20 六角 FLG HD -	$2.50	8
36	702847	ねじ M6X20 六角 FLG HD	702847 ねじ M6X20 六角 FLG HD -	$2.50	8
37	8D33001B46BB	Badge Assembly, support	8D33001B46BB Badge Assembly, support -	$123.86	1
37	8D33001B46BB	Badge Assembly, support	8D33001B46BB Badge Assembly, support -	$123.86	1
38	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	1	Enquire
38	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	1	Enquire
