Aston Martin GT DBS (2007-2012) - エンジン潤滑

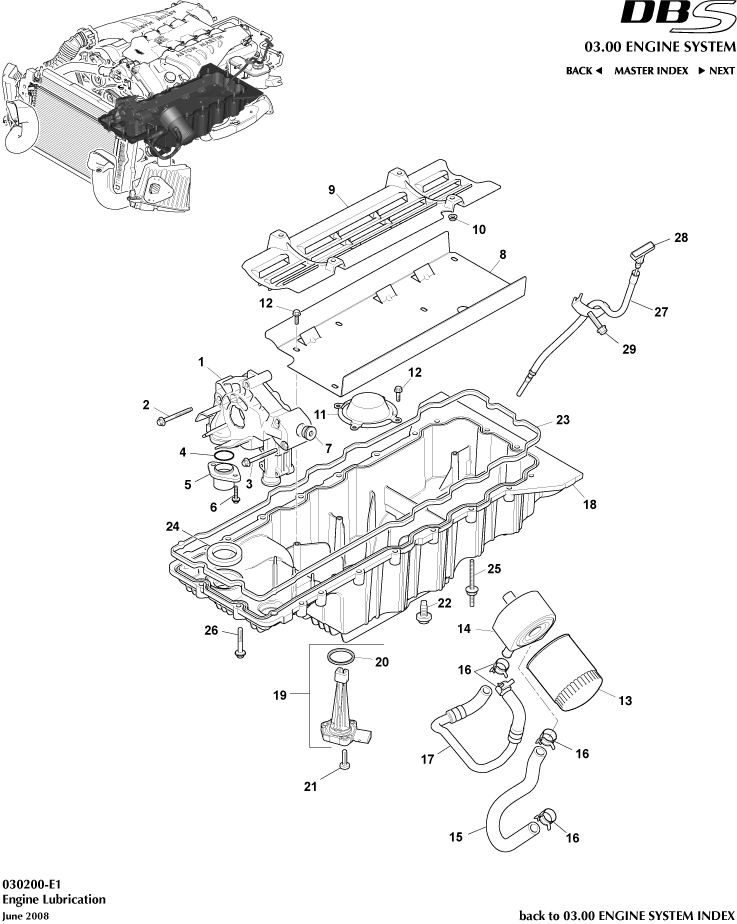

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	XR1E-6670-AB	スプリング、オイルポンプリリーフバルブ	XR1E-6670-AB スプリング、オイルポンプリリーフバルブ -	-	1	Enquire
-	XR1E-6674-AA	プランジャ、オイルポンプリリーフバルブ	XR1E-6674-AA プランジャ、オイルポンプリリーフバルブ -	-	1	Enquire
-	8G436L626AA	Bolt insert, oil cooler	8G436L626AA Bolt insert, oil cooler -	-	1	Enquire
-	4G436K804AA	DECAL, OIL LEVELINDICATOR	4G436K804AA DECAL, OIL LEVELINDICATOR Not Illustrated	$8.04	1
1	8G430411112	オイルポンプアッセンブリー ARRIVING SOON	8G430411112 オイルポンプアッセンブリー - ARRIVING SOON	$2,386.80	1
2	702552	BOLT, M8x70, HF PIL 8	702552 BOLT, M8x70, HF PIL 8 -	$1.18	4
3	703701	Bolt, flg, M6x70	703701 Bolt, flg, M6x70 -	-	1	Enquire
4	1R120410351	O-ring, dia 35x2.62	1R120410351 O-ring, dia 35x2.62 -	$9.57	1
5	4G4E6617AA	チューブアセンブリ	4G4E6617AA チューブアセンブリ -	$176.70	1
5	4G4E6617AA	チューブアセンブリ	4G4E6617AA チューブアセンブリ -	$176.70	1
6	702603	SCREW, M6x22, HEX FLG	702603 SCREW, M6x22, HEX FLG -	$0.09	2
7	1RE-6C604-AC	プラグオイルポンプ	1RE-6C604-AC プラグオイルポンプ -	-	1	Enquire
9	4G4E6B660BA	Baffle, windage tray	4G4E6B660BA Baffle, windage tray -	$266.65	1
10	703168	NUT, M6, HEX	703168 NUT, M6, HEX -	-	4	Enquire
12	702601	Bolt, flg, M6x18.5	702601 Bolt, flg, M6x18.5 -	$0.27	9
14	8G436A642BA	Cooler assy, engine oil	8G436A642BA Cooler assy, engine oil -	-	1	Enquire
15	4G4E8B451BA	Hose assy, Eng Oil Cool Outlet	4G4E8B451BA Hose assy, Eng Oil Cool Outlet -	$73.44	1
16	702858	Clamp, 24 dia	702858 Clamp, 24 dia -	$5.56	4
17	4G4E6N867BB	Hose assy, Eng Oil Cool Inlet	4G4E6N867BB Hose assy, Eng Oil Cool Inlet -	$64.77	1
18	8D336675DA	オイルパンアッセンブリー	8D336675DA オイルパンアッセンブリー Includes items 19 and 22	$3,119.20	1
19	4G430410972	センサーASSY、エンジンオイルレベル低下	4G430410972 センサーASSY、エンジンオイルレベル低下 -	$95.12	1
20	8W9387030BA	GASKET, SENSOR, LOW OILLEVEL	8W9387030BA GASKET, SENSOR, LOW OILLEVEL ALWAYS REPLACE. DO NOT RE-USE	$37.82	1
21	700607	Screw M6x20 Hex Flng Hd	700607 Screw M6x20 Hex Flng Hd -	$0.30	3
22	4G430410205	ドレンプラグ、オイルパン	4G430410205 ドレンプラグ、オイルパン Minimum order quantity of 8	$22.59	1
24	4G4E6A731AA	SEAL, OIL PUMP	4G4E6A731AA SEAL, OIL PUMP -	-	1	Enquire
25	702604	STUD/WASHER, M6x20+M8x47.5, HF	702604 STUD/WASHER, M6x20+M8x47.5, HF -	$30.10	5
26	702853	BOLT/WASHER, M8x47.5	702853 BOLT/WASHER, M8x47.5 -	-	15	Enquire
27	4G4E6754AD	チューブASSY、オイルレベルインジケーター	4G4E6754AD チューブASSY、オイルレベルインジケーター -	$57.91	1
28	8D336750CA	オイルレベルディップスティック	8D336750CA オイルレベルディップスティック -	$47.69	1
29	701745	Bolt, M8 flange head, dipstick tube	701745 Bolt, M8 flange head, dipstick tube -	$0.52	1
