Aston Martin GT VANQUISH (2013-2018) - アクセサリー・ドライブ

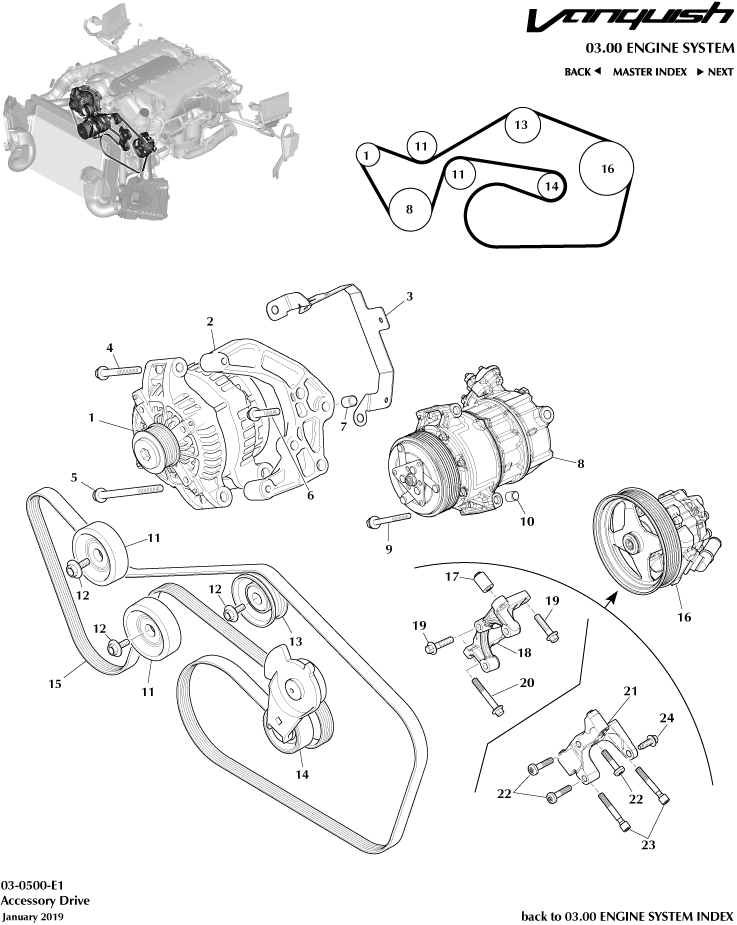

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	HD2319D629AA	COMPRESSOR & CLUTCHASSEMBLY, AIR CON	HD2319D629AA COMPRESSOR & CLUTCHASSEMBLY, AIR CON 17MY on	$1,401.38	1
-	FD433A696AA	POWER STEERING PUMPASSEMBLY	FD433A696AA POWER STEERING PUMPASSEMBLY 15MY on, Varioserv, AM27 and AM29	$1,407.07	1
-	FD433K738AC	BRACKET, POWER STEERINGPUMP MOUNTING	FD433K738AC BRACKET, POWER STEERINGPUMP MOUNTING 15MY on, AM27 and AM29	$322.76	1
1	8D3310300AA	ALTERNATOR, 200 amp	8D3310300AA ALTERNATOR, 200 amp -	$1,361.89	1
3	FD3314W163AA	SUPPORT BRACKET,ALTERNATOR HARNESS	FD3314W163AA SUPPORT BRACKET,ALTERNATOR HARNESS -	$43.66	1
4	700140	Bolt & Washer, M10x97.5	700140 Bolt & Washer, M10x97.5 -	$40.60	2
5	704079	BOLT, M10x150, HEX FLG,GRD 10.9	704079 BOLT, M10x150, HEX FLG,GRD 10.9 -	$8.50	1
6	703692	BOLT, M10x45, HF 8	703692 BOLT, M10x45, HF 8 -	$22.45	3
7	697759	Dowel, Hollow, 14x17.5	697759 Dowel, Hollow, 14x17.5 -	-	2	Enquire
8	AD4319D629AA	Compressor, Aircon	AD4319D629AA Compressor, Aircon Up to 17MY	$1,060.46	1
9	702557	Bolt, M8x100	702557 Bolt, M8x100 -	$25.60	3
10	702859	ピン	702859 ピン -	$9.52	2
12	703702	BOLT, M8x1.25x24.5	703702 BOLT, M8x1.25x24.5 -	$19.49	3
15	ED238620AA	フェードベルト	ED238620AA フェードベルト -	$84.17	1
16	DG433A696AA	Pump and Pulley Assembly, Power Steering	DG433A696AA Pump and Pulley Assembly, Power Steering Up to 15MY, AM11	$3,577.56	1
17	ED23592072AA	スペーサーアッセンブリー	ED23592072AA スペーサーアッセンブリー AM11, As Required, For Thin Bracket	$93.28	2
18	AD433K738AC	サポートブラケット、パポンプ	AD433K738AC サポートブラケット、パポンプ AM11 (Alternative Thin Bracket)	$410.97	1
19	702573	Bolt, M8x35mm	702573 Bolt, M8x35mm -	$0.37	3
20	703193	Bolt M8x55 Hex flg hd	703193 Bolt M8x55 Hex flg hd -	$0.53	2
21	ED233K738AB	サポートブラケット、パポンプ	ED233K738AB サポートブラケット、パポンプ ->15MY, AM11, (Alternative Thick Bracket)	$188.56	1
22	702551	BOLT, M8x35, PN TI 8	702551 BOLT, M8x35, PN TI 8 -	$1.69	3
23	706476	BOLT, M8x1.25x55	706476 BOLT, M8x1.25x55 -	$16.35	2
24	702564	BOLT, M8x20	702564 BOLT, M8x20 -	$0.71	1
