Air Charging of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

Aston Martin GT VANQUISH (2013-2018) - エアチャージ

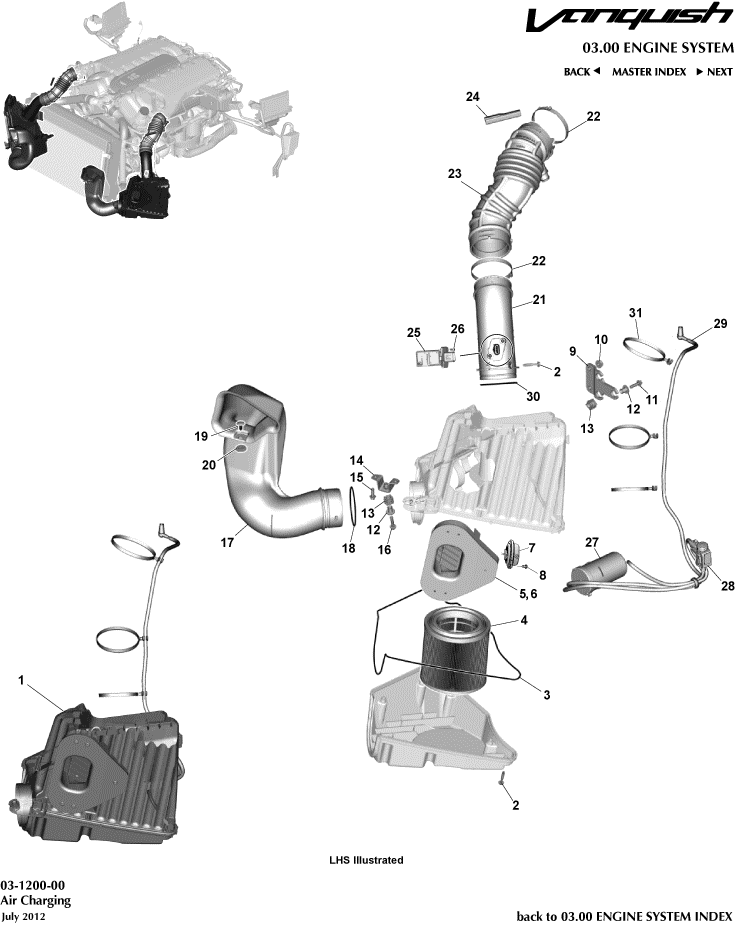

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8D339600BA	Airbox Assy, RHS	8D339600BA Airbox Assy, RHS -	$1,095.69	1
-	4G439A675BD	Duct, Air Intake, RH	4G439A675BD Duct, Air Intake, RH Includes Items 18 and 20	$178.13	1
-	ED2312B612AA	BODY, MAF SENSOR	ED2312B612AA BODY, MAF SENSOR From 15MY, Includes Item 30	$25.51	2
-	CD339C623BB	DUCT, CLEAN AIR, RH	CD339C623BB DUCT, CLEAN AIR, RH Includes Item 22	$430.92	1
-	ED2312B579AA	センサー、MAF	ED2312B579AA センサー、MAF From 15MY	$262.58	2
1	8D339600CA	Airbox Assy, LHS	8D339600CA Airbox Assy, LHS -	$1,095.69	1
5	8D333N731AA	Housing, Valve Assy	8D333N731AA Housing, Valve Assy -	$240.80	2
6	8D335F006AA	リベット	8D335F006AA リベット -	$3.60	20
7	8D337L576AA	アクチュエータ、コントロールバルブ	8D337L576AA アクチュエータ、コントロールバルブ -	$302.98	2
8	W506941-S437	ネジ、M4 X 8、なべ頭	W506941-S437 ネジ、M4 X 8、なべ頭 -	-	2	Enquire
10	703161	Nut, M8, Hex Head	703161 Nut, M8, Hex Head -	$1.68	8
11	703025	Bolt, flg M6 x 25	703025 Bolt, flg M6 x 25 -	$0.34	4
12	4G435144AA	スペーサー	4G435144AA スペーサー -	$14.35	8
13	4G439697CA	グロメット・アッセンブリー	4G439697CA グロメット・アッセンブリー -	$13.28	8
14	CD339B609FA	BRACKET, AIR CLEANER,FRONT	CD339B609FA BRACKET, AIR CLEANER,FRONT -	$26.81	2
15	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20 -	$0.34	4
16	703199	Bolt M6x30 hex flg hd	703199 Bolt M6x30 hex flg hd -	$0.78	4
17	4G439A675CD	Duct, Air Intake, LH	4G439A675CD Duct, Air Intake, LH Includes Items 18 and 20	$178.13	1
18	4G436C704AA	O RING, ENGINE DUCT	4G436C704AA O RING, ENGINE DUCT -	$22.20	2
20	4G439N967AA	Grommet, Air Cleaner	4G439N967AA Grommet, Air Cleaner -	$101.30	2
21	4G4312B612AB	Duct, Air Intake	4G4312B612AB Duct, Air Intake Up To 15MY, Includes Item 30	$25.74	2
22	4G439N832BB	CLAMP, DUCT to BODY	4G439N832BB CLAMP, DUCT to BODY -	$13.69	4
23	CD339C623AB	DUCT, CLEAN AIR, LH	CD339C623AB DUCT, CLEAN AIR, LH Includes Item 22	$430.89	1
24	4G4318K261AA	エッジ保護ストリップ	4G4318K261AA エッジ保護ストリップ -	$6.10	2
25	4G430810933	Sensor Assy, Engine Mass Air Flow ARRIVING SOON	4G430810933 Sensor Assy, Engine Mass Air Flow Up To 15MY ARRIVING SOON	$143.17	2
27	8D332K061AA	Vac Reservoir	8D332K061AA Vac Reservoir -	$161.67	2
28	6L349H465BA	Vac Solenoid	6L349H465BA Vac Solenoid -	$92.96	2
29	8D3343836AA	Hose Assy, Vac	8D3343836AA Hose Assy, Vac -	$191.32	2
30	4G436C704BA	O RING, ENGINE DUCT ARRIVING SOON	4G436C704BA O RING, ENGINE DUCT - ARRIVING SOON	$23.41	2
31	8D33ANR1350AA	Cable Tie and Clip	8D33ANR1350AA Cable Tie and Clip -	$7.97	6
