Coolant Reservoir & Hoses of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

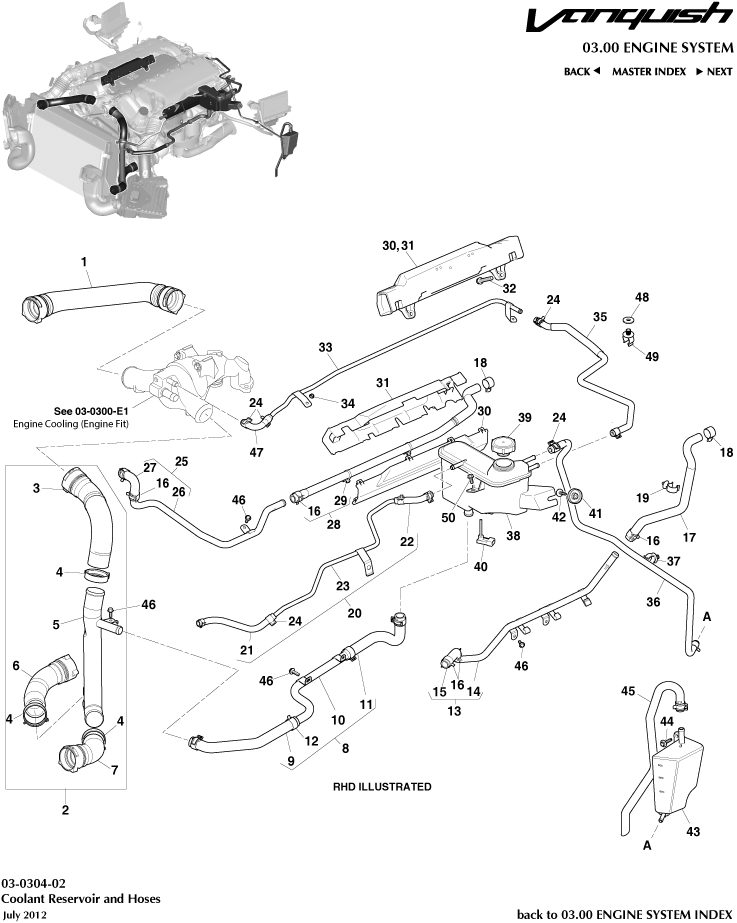

Aston Martin GT VANQUISH (2013-2018) - クーラントリザーバー＆ホース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	CD338556AC	TUBE ASSEMBLY, BYPASS	CD338556AC TUBE ASSEMBLY, BYPASS From VIN J03021	$959.03	1
-	CD3318D359AA	HOSE, HEATER OUTLET	CD3318D359AA HOSE, HEATER OUTLET LHD, Includes Item 16	$92.37	1
-	4G432A155AD	BRACKET, HOSE CLIP	4G432A155AD BRACKET, HOSE CLIP LHD	$33.14	1
-	CD3318D334AA	Hose, Heater Inlet Assembly	CD3318D334AA Hose, Heater Inlet Assembly LHD	$92.37	1
1	8D338333AA	トップホースアセンブリ	8D338333AA トップホースアセンブリ -	$116.99	1
2	CD338556AB	バイパス・チューブ・アッセンブリー	CD338556AB バイパス・チューブ・アッセンブリー -	-	1	Enquire
3	CD33-8555-EB	ホース、バイパスチューブ～サーモスタット	CD33-8555-EB ホース、バイパスチューブ～サーモスタット -	-	1	Enquire
4	702903	Clamp, heavy duty	702903 Clamp, heavy duty -	$5.81	4
5	CD338555FB	チューブアセンブリ	CD338555FB チューブアセンブリ -	-	1	Enquire
6	CD338555BB	Hose Assembly, Bypass Tube to Radiator Module	CD338555BB Hose Assembly, Bypass Tube to Radiator Module -	$47.48	1
7	NSS	ウォッシャー	NSS ウォッシャー Use Item 2	-	1	Enquire
8	CD338C350AB	HOSE, COOLANT RESERVOIR	CD338C350AB HOSE, COOLANT RESERVOIR -	$147.78	1
9	4G438C350CA	ホース、エンジンクールリザーバ	4G438C350CA ホース、エンジンクールリザーバ -	$33.05	1
10	NSS	ウォッシャー	NSS ウォッシャー Use Item 8	-	1	Enquire
11	NSS	ウォッシャー	NSS ウォッシャー Use Item 8	-	1	Enquire
12	702902	Clamp, Heavy Duty, 27x15	702902 Clamp, Heavy Duty, 27x15 -	$2.26	4
13	AD2318674AB	HOSE ASSEMBLY, HEATERRETURN	AD2318674AB HOSE ASSEMBLY, HEATERRETURN -	$447.01	1
14	NSS	ウォッシャー	NSS ウォッシャー Use Item 13	-	1	Enquire
15	NSS	ウォッシャー	NSS ウォッシャー Use Item 13	-	1	Enquire
16	702901	HOSE CLAMP, SPRING, 23x15	702901 HOSE CLAMP, SPRING, 23x15 -	$2.16	5
17	CD3318D359BA	HOSE, HEATER OUTLET	CD3318D359BA HOSE, HEATER OUTLET RHD, Includes Item 16	$41.11	1
18	701335	HOSR CLIP, SPRING, 20x15	701335 HOSR CLIP, SPRING, 20x15 -	$1.16	2
19	701570	C CLIP, 20-24.5 DIA	701570 C CLIP, 20-24.5 DIA -	$0.80	1
20	CD338C363AC	HOSE ASSEMBLY, DEGAS	CD338C363AC HOSE ASSEMBLY, DEGAS -	$136.41	1
21	NSS	ウォッシャー	NSS ウォッシャー Use Item 20	-	1	Enquire
22	4G438C363DA	ホース、ラジエーター	4G438C363DA ホース、ラジエーター -	$33.36	1
23	CD338C363AA	ホース、ラジエーター	CD338C363AA ホース、ラジエーター -	-	1	Enquire
24	702904	Hose Clamp, Spring, 17x15	702904 Hose Clamp, Spring, 17x15 -	$3.49	8
25	CD338584AA	チューブ、ヒーター供給	CD338584AA チューブ、ヒーター供給 -	-	1	Enquire
26	NSS	ウォッシャー	NSS ウォッシャー Use Item 25	-	1	Enquire
27	NSS	ウォッシャー	NSS ウォッシャー Use Item 25	-	1	Enquire
28	4G4318D334BC	Hose, Heater Inlet Assembly	4G4318D334BC Hose, Heater Inlet Assembly RHD	$117.31	1
29	4G4355BA	タイラップ	4G4355BA タイラップ -	-	2	Enquire
30	4G436793BB	HOSE COVER, TOP	4G436793BB HOSE COVER, TOP -	$14.58	2
31	4G434867BC	HOSE COVER, LOWER	4G434867BC HOSE COVER, LOWER -	$19.79	2
32	703731	Bolt, M8 flange head, dip stick tube	703731 Bolt, M8 flange head, dip stick tube -	$0.71	4
33	4G438003EA	Pipe, Cross Over, Bleed	4G438003EA Pipe, Cross Over, Bleed -	-	1	Enquire
34	702295	Nut M5 Hex flng pc8	702295 Nut M5 Hex flng pc8 -	$0.18	1
35	4G438063AE	HOSE ASSEMBLY, DEGAS	4G438063AE HOSE ASSEMBLY, DEGAS Includes Item 24	$89.34	1
36	4G438B081AG	HOSE, OVERFLOW	4G438B081AG HOSE, OVERFLOW Includes Items 24 and 37	$52.99	1
37	701181	Clip, Plastic	701181 Clip, Plastic -	$3.96	1
39	4G438101BA	キャップアセンブリ	4G438101BA キャップアセンブリ Includes Seal	$107.83	1
40	1R123710166	SENSOR, COOLANT LEVEL	1R123710166 SENSOR, COOLANT LEVEL -	$79.21	1
41	CD331660AA	スペーサー	CD331660AA スペーサー -	$30.83	1
42	703145	Bolt, M6 x 1.00 x 30	703145 Bolt, M6 x 1.00 x 30 -	$0.89	1
43	6G33TBD2BA	Tank, overflow	6G33TBD2BA Tank, overflow -	$57.91	1
44	703734	BOLT/WASHER, M6x25	703734 BOLT/WASHER, M6x25 -	$1.27	2
45	4G438N029AG	HOSE, OVERFLOW	4G438N029AG HOSE, OVERFLOW Includes Clip	$26.60	1
46	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd -	-	4	Enquire
47	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード -	$69.82	1
49	701181	Clip, Plastic	701181 Clip, Plastic -	$3.96	1
50	702514	Screw, flg, M6 x 16 torx	702514 Screw, flg, M6 x 16 torx -	$2.85	1
