Engine Lubrication of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

Aston Martin GT VANQUISH (2013-2018) - エンジン潤滑

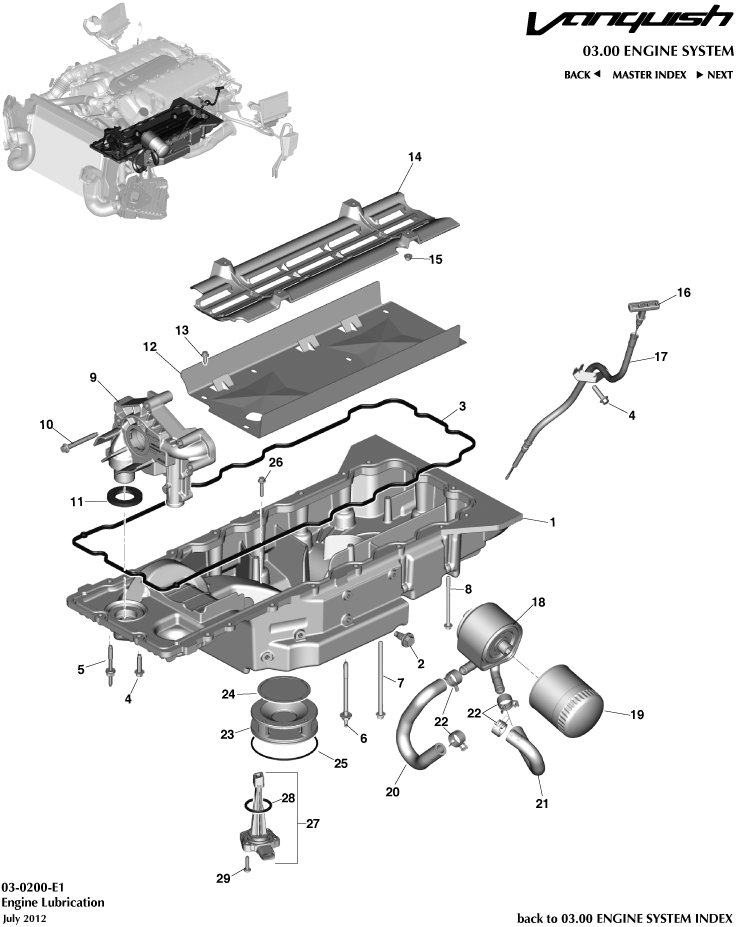

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G436K804AA	DECAL, OIL LEVELINDICATOR	4G436K804AA DECAL, OIL LEVELINDICATOR Not Illustrated	$8.04	1
1	CD336675CC	オイルパンアセンブリ	CD336675CC オイルパンアセンブリ Includes items 2, and 23-29. See Service Bulletin SB-03-0371.	-	1	Enquire
4	702526	Screw, M8x30	702526 Screw, M8x30 -	$1.03	9
5	702604	STUD/WASHER, M6x20+M8x47.5, HF	702604 STUD/WASHER, M6x20+M8x47.5, HF -	$30.10	1
6	W714403-S437	Stud, M8x103+6x13	W714403-S437 Stud, M8x103+6x13 -	-	1	Enquire
7	W711831-S442	Bolt, M8x140	W711831-S442 Bolt, M8x140 -	-	4	Enquire
8	W704087-S437	Bolt, M8x105	W704087-S437 Bolt, M8x105 -	-	5	Enquire
9	8G430411112	オイルポンプアッセンブリー ARRIVING SOON	8G430411112 オイルポンプアッセンブリー - ARRIVING SOON	$2,386.80	1
10	702552	BOLT, M8x70, HF PIL 8	702552 BOLT, M8x70, HF PIL 8 -	$1.18	4
11	4G430410196	Seal, oil pump pick up tube ARRIVING SOON	4G430410196 Seal, oil pump pick up tube - ARRIVING SOON	$98.52	1
12	8D336686AD	バッフル、オイルパン	8D336686AD バッフル、オイルパン -	$215.64	1
13	705052	Bolt, flg, M6x18.5	705052 Bolt, flg, M6x18.5 -	$14.42	7
14	AD236B660AC	Baffle, windage tray	AD236B660AC Baffle, windage tray -	$319.37	1
15	703169	M6, NUT, HEX FLG	703169 M6, NUT, HEX FLG -	$1.03	4
16	8D336750CA	オイルレベルディップスティック	8D336750CA オイルレベルディップスティック -	$47.69	1
17	CD336754AB	DISTICK TUBE	CD336754AB DISTICK TUBE -	$70.26	1
18	CD336A642AA	エンジンオイルクーラー	CD336A642AA エンジンオイルクーラー -	$1,046.00	1
19	AG436714AAPK	オイルフィルター	AG436714AAPK オイルフィルター Pack of 12	$485.75	1
20	CD338B451AC	HOSE ASSEMBLY, OIL COOLER	CD338B451AC HOSE ASSEMBLY, OIL COOLER Includes Item 22	$185.17	1
21	CD336N867AA	HOSE ASSEMBLY, OIL COOLER	CD336N867AA HOSE ASSEMBLY, OIL COOLER Includes Item 22	$31.57	1
22	3285381	クランプ	3285381 クランプ -	$7.26	4
23	NSS	ウォッシャー	NSS ウォッシャー -	-	1	Enquire
24	NSS	ウォッシャー	NSS ウォッシャー -	-	1	Enquire
25	CD336625BA	Oリング	CD336625BA Oリング -	$55.48	1
26	CD3310630CAA	BOLT, M6x30, HF ADH	CD3310630CAA BOLT, M6x30, HF ADH -	-	4	Enquire
27	4G430410972	センサーASSY、エンジンオイルレベル低下	4G430410972 センサーASSY、エンジンオイルレベル低下 -	$95.12	1
28	8W9387030BA	GASKET, SENSOR, LOW OILLEVEL	8W9387030BA GASKET, SENSOR, LOW OILLEVEL ALWAYS REPLACE. DO NOT RE-USE	$37.82	1
29	699842	Screw, M6x25 Pan Head	699842 Screw, M6x25 Pan Head -	-	3	Enquire
