Ferrari 458 Speciale - 潤滑システム：タンク、ポンプ、フィルター

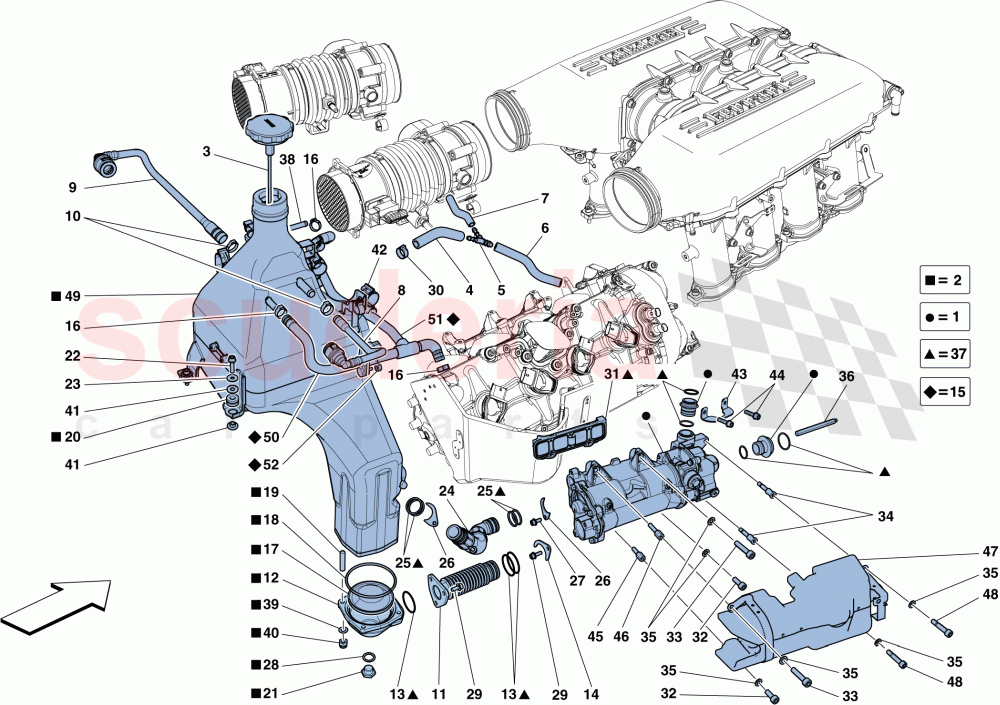

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	781584	オイルポンプ一式	$3,786.84	注文するには
	793012	オイルポンプ一式	$3,948.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	237937	コンプリートキャップ	$288.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	176179	タンクからコネクターへのゴム管	$6.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	258855	3ウェイコネクター	$43.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	165608	ラバーパイプ	$2.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	141235	ラバーパイプ	$10.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	290312	右側インレットパイプ	$107.49	注文するには
	274264	右側インレットパイプ	$68.98	注文するには
	274264	右側インレットパイプ	$68.98	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	290313	左側インレットパイプ	$107.49	注文するには
	274266	左側インレットパイプ	$67.38	注文するには
	290313	左側インレットパイプ	$107.49	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	13432070	ホースカラー	$0.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	287204	フランジ付パイプ	$786.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	255176	オイルピックアップ	$160.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	862084	ガスケット	$5.61	注文するには
	104212	Oリング	$0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	239453	ヨーク	$6.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	284579	オイルベーパーブリーザーパイプ	$198.66	注文するには
	281311	オイルベーパーブリーザーパイプ	$144.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	13431970	カラー	$0.89	注文するには
	13432070	ホースカラー	$0.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	100332	オイルピックアップフィルター	$20.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	125521	Oリング D78.97-8X100	$11.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	11500524	スタッドボルト	$0.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	177576	ケーブルグロメット	$2.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	293107	ネジプラグ	$85.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	253909	オイル回収パイプ	$320.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	121903	ガスケット	$0.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	239452	ヨーク	$6.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	$0.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261460	ガスケット	$0.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	$0.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	241986	ホースユニオン用カラー	$0.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	275528	ポンプシールフィルター	$32.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	14306424	スクリュー	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	14306624	スクリュー	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	292495	校正スタッドボルト	$27.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	986899	ウォッシャー	$6.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	247044	六角オイルポンプドライブロッド	$32.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	271893	オイルポンプガスケットキット	$88.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	14326101	ネジプラグ	$1.17	注文するには
	291502	コネクター	$67.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	819489	フランジ付きブッシュ	$14.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	255546	クリップ	$1.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	263347	ブラケット	$10.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	$0.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	294005	スタッドボルト	$14.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	293410	スタッドボルト	$34.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	299989	オイルポンプ遮熱板	$465.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	269662	オイルタンク	$2,182.24	注文するには
	274262	オイルタンク	$2,299.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	284208	オイル・ベーパー・ブリーザー・パイプ、ヘッド側	$176.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	284209	オイルベーパーブリーザーパイプ、タンク側	$70.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	13046011	ナット	$0.39	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	781584	オイルポンプ一式	781584 オイルポンプ一式 No longer supplied; Replaced by 793012	$3,786.84	1
1	793012	オイルポンプ一式	793012 オイルポンプ一式	$3,948.90	1
3	237937	コンプリートキャップ	237937 コンプリートキャップ	$288.81	1
4	176179	タンクからコネクターへのゴム管	176179 タンクからコネクターへのゴム管 Applicable for USA, CDN, USA LIGHT	$6.73	1
5	258855	3ウェイコネクター	258855 3ウェイコネクター Applicable for USA, CDN, USA LIGHT	$43.52	1
6	165608	ラバーパイプ	165608 ラバーパイプ Applicable for USA, CDN, USA LIGHT	$2.54	1
7	141235	ラバーパイプ	141235 ラバーパイプ Applicable for USA, CDN, USA LIGHT	$10.10	1
8	290312	右側インレットパイプ	290312 右側インレットパイプ Applicable for USA, CDN, USA LIGHT; Applicable from Ass. No. 118578	$107.49	1
8	274264	右側インレットパイプ	274264 右側インレットパイプ Not for USA, CDN, USA LIGHT; Applicable up to Ass. No. 118577	$68.98	1
8	274264	右側インレットパイプ	274264 右側インレットパイプ Not for USA, CDN, USA LIGHT; Applicable from Ass. No. 118578	$68.98	1
8	290312	右側インレットパイプ	290312 右側インレットパイプ Applicable for USA, CDN, USA LIGHT; Applicable up to Ass. No. 118577	$107.49	1
9	290313	左側インレットパイプ	290313 左側インレットパイプ Applicable for USA, CDN, USA LIGHT; Applicable from Ass. No. 118578	$107.49	1
9	274266	左側インレットパイプ	274266 左側インレットパイプ Not for USA, CDN, USA LIGHT; Applicable from Ass. No. 118578	$67.38	1
9	290313	左側インレットパイプ	290313 左側インレットパイプ Applicable for USA, CDN, USA LIGHT; Applicable up to Ass. No. 118577	$107.49	1
9	274266	左側インレットパイプ	274266 左側インレットパイプ Not for USA, CDN, USA LIGHT; Applicable up to Ass. No. 118577	$67.38	1
10	13432070	ホースカラー	13432070 ホースカラー D. 15.7	$0.57 MSRP: ~~1.07~~ (46.7% off)	2
11	287204	フランジ付パイプ	287204 フランジ付パイプ	$786.24	1
12	255176	オイルピックアップ	255176 オイルピックアップ	$160.44	1
13	862084	ガスケット	862084 ガスケット Also supplied with kit 271893 ref. 37	$5.61	1
13	104212	Oリング	104212 Oリング Also supplied with kit 271893 ref. 37	$0.65 MSRP: ~~1.00~~ (35% off)	2
14	239453	ヨーク	239453 ヨーク	$6.89	1
15	284579	オイルベーパーブリーザーパイプ	284579 オイルベーパーブリーザーパイプ After depletion, order loose components; Applicable for USA, CDN, USA LIGHT; Applicable until depletion	$198.66	1
15	281311	オイルベーパーブリーザーパイプ	281311 オイルベーパーブリーザーパイプ Not for USA, CDN, USA LIGHT	$144.40	1
16	13431970	カラー	13431970 カラー Tank side	$0.89	1
16	13432070	ホースカラー	13432070 ホースカラー D. 15.7; Head side	$0.57 MSRP: ~~1.07~~ (46.7% off)	2
17	100332	オイルピックアップフィルター	100332 オイルピックアップフィルター	$20.65	1
18	125521	Oリング D78.97-8X100	125521 Oリング D78.97-8X100	$11.20	1
19	11500524	スタッドボルト	11500524 スタッドボルト	$0.36 MSRP: ~~1.00~~ (64% off)	4
20	177576	ケーブルグロメット	177576 ケーブルグロメット	$2.20	4
21	293107	ネジプラグ	293107 ネジプラグ	$85.03	1
22	231620	スクリュー	231620 スクリュー M6 X 25	$0.32 MSRP: ~~0.35~~ (8.6% off)	4
23	12643724	ウォッシャー	12643724 ウォッシャー	$0.06 MSRP: ~~0.50~~ (88% off)	4
24	253909	オイル回収パイプ	253909 オイル回収パイプ	$320.90	1
25	121903	ガスケット	121903 ガスケット Also supplied with kit 271893 ref. 37	$0.76 MSRP: ~~1.95~~ (61% off)	4
26	239452	ヨーク	239452 ヨーク	$6.89	2
27	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	$0.68	2
28	10261460	ガスケット	10261460 ガスケット	$0.36 MSRP: ~~1.00~~ (64% off)	1
29	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	$0.68	4
30	241986	ホースユニオン用カラー	241986 ホースユニオン用カラー Applicable for USA, CDN, USA LIGHT	$0.97	1
31	275528	ポンプシールフィルター	275528 ポンプシールフィルター	$32.50	1
32	14306424	スクリュー	14306424 スクリュー M8 X 20	$0.21 MSRP: ~~0.41~~ (48.8% off)	2
33	14306624	スクリュー	14306624 スクリュー M8 X 35	$0.28	2
34	292495	校正スタッドボルト	292495 校正スタッドボルト	$27.26	2
35	986899	ウォッシャー	986899 ウォッシャー	$6.26	6
36	247044	六角オイルポンプドライブロッド	247044 六角オイルポンプドライブロッド	$32.08	1
37	271893	オイルポンプガスケットキット	271893 オイルポンプガスケットキット	$88.24 MSRP: ~~122.35~~ (27.9% off)	1
38	14326101	ネジプラグ	14326101 ネジプラグ Applicable for USA, CDN, USA LIGHT	$1.17 MSRP: ~~1.65~~ (29.1% off)	1
38	291502	コネクター	291502 コネクター Not for USA, CDN, USA LIGHT	$67.38	1
39	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	$0.06 MSRP: ~~0.30~~ (80% off)	4
40	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6	$1.41	4
41	819489	フランジ付きブッシュ	819489 フランジ付きブッシュ	$14.75	8
42	255546	クリップ	255546 クリップ	$1.94	1
43	263347	ブラケット	263347 ブラケット	$10.89	1
44	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	$0.68	2
45	294005	スタッドボルト	294005 スタッドボルト	$14.75	1
46	293410	スタッドボルト	293410 スタッドボルト	$34.28	1
47	299989	オイルポンプ遮熱板	299989 オイルポンプ遮熱板	$465.32	1
48	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 18	$0.31	2
49	269662	オイルタンク	269662 オイルタンク Applicable up to Ass. No. 118577	$2,182.24	1
49	274262	オイルタンク	274262 オイルタンク Applicable from Ass. No. 118578	$2,299.37	1
50	284208	オイル・ベーパー・ブリーザー・パイプ、ヘッド側	284208 オイル・ベーパー・ブリーザー・パイプ、ヘッド側 Applicable for USA, CDN, USA LIGHT; Applicable from Ass. No. 118578	$176.49	1
51	284209	オイルベーパーブリーザーパイプ、タンク側	284209 オイルベーパーブリーザーパイプ、タンク側 Applicable for USA, CDN, USA LIGHT; Applicable from Ass. No. 118578	$70.59	1
52	13046011	ナット	13046011 ナット Applicable for USA, CDN, USA LIGHT; Applicable from Ass. No. 118578	$0.39	1
