LUBRICATION SYSTEM: TANK, PUMP AND FILTER of Ferrari Ferrari 458 Spider

すべて見る

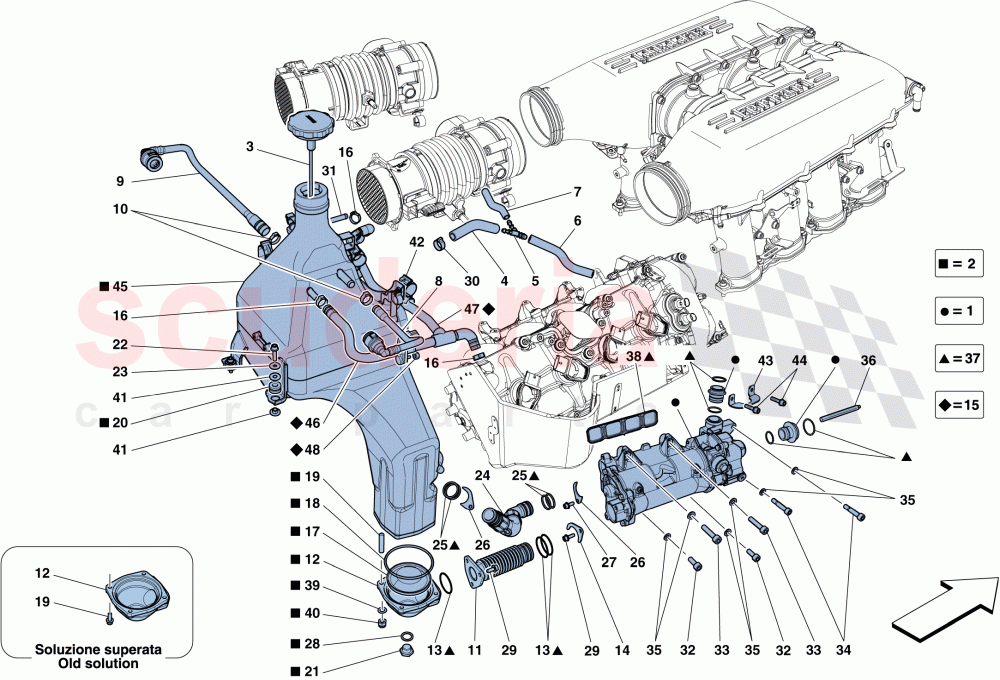

Ferrari 458 Spider - 潤滑システム：タンク、ポンプ、フィルター

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	781584	オイルポンプ一式	お問い合わせ	注文するには
	793012	オイルポンプ一式	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	237937	コンプリートキャップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	176179	タンクからコネクターへのゴム管	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	258855	3ウェイコネクター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	165608	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	141235	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	290312	右側インレットパイプ	お問い合わせ	注文するには
	274264	右側インレットパイプ	お問い合わせ	注文するには
	290312	右側インレットパイプ	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	290313	左側インレットパイプ	お問い合わせ	注文するには
	290313	左側インレットパイプ	お問い合わせ	注文するには
	274266	左側インレットパイプ	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	13432070	ホースカラー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	255176	オイルピックアップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	862084	ガスケット	お問い合わせ	注文するには
	104212	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	239453	ヨーク	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	284579	オイルベーパーブリーザーパイプ	お問い合わせ	注文するには
	281311	オイルベーパーブリーザーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13432070	ホースカラー	お問い合わせ	注文するには
	13431970	カラー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	100332	オイルピックアップフィルター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	125521	Oリング D78.97-8X100	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11500524	スタッドボルト	お問い合わせ	注文するには
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	177576	ケーブルグロメット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	293107	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	253909	オイル回収パイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	121903	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	239452	ヨーク	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261460	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	241986	ホースユニオン用カラー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	291502	コネクター	お問い合わせ	注文するには
	14326101	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14306424	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14306624	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	239462	キャリブレート・スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	986899	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	247044	六角オイルポンプドライブロッド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	271893	オイルポンプガスケットキット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	819489	フランジ付きブッシュ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	255546	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	263347	ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	274262	オイルタンク	お問い合わせ	注文するには
	269662	オイルタンク	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	284208	オイル・ベーパー・ブリーザー・パイプ、ヘッド側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	284209	オイルベーパーブリーザーパイプ、タンク側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13046011	ナット	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	781584	オイルポンプ一式	781584 オイルポンプ一式 No longer supplied; Replaced by 793012	-	1	Enquire
1	793012	オイルポンプ一式	793012 オイルポンプ一式	-	1	Enquire
3	237937	コンプリートキャップ	237937 コンプリートキャップ	-	1	Enquire
4	176179	タンクからコネクターへのゴム管	176179 タンクからコネクターへのゴム管 Applicable for USA, CDN	-	1	Enquire
5	258855	3ウェイコネクター	258855 3ウェイコネクター Applicable for USA, CDN	-	1	Enquire
6	165608	ラバーパイプ	165608 ラバーパイプ Applicable for USA, CDN	-	1	Enquire
7	141235	ラバーパイプ	141235 ラバーパイプ Applicable for USA, CDN	-	1	Enquire
8	290312	右側インレットパイプ	290312 右側インレットパイプ Applicable for USA, CDN; Applicable from Ass. No. 118578	-	1	Enquire
8	274264	右側インレットパイプ	274264 右側インレットパイプ Not for USA, CDN; Applicable from Ass. No. 118578	-	1	Enquire
8	290312	右側インレットパイプ	290312 右側インレットパイプ Applicable for USA, CDN; Applicable up to Ass. No. 118577	-	1	Enquire
8	274264	右側インレットパイプ	274264 右側インレットパイプ Not for USA, CDN; Applicable up to Ass. No. 118577	-	1	Enquire
9	290313	左側インレットパイプ	290313 左側インレットパイプ Applicable for USA, CDN; Applicable up to Ass. No. 118577	-	1	Enquire
9	290313	左側インレットパイプ	290313 左側インレットパイプ Applicable for USA, CDN; Applicable from Ass. No. 118578	-	1	Enquire
9	274266	左側インレットパイプ	274266 左側インレットパイプ Not for USA, CDN; Applicable up to Ass. No. 118577	-	1	Enquire
9	274266	左側インレットパイプ	274266 左側インレットパイプ Not for USA, CDN; Applicable from Ass. No. 118578	-	1	Enquire
10	13432070	ホースカラー	13432070 ホースカラー D. 15.7	-	2	Enquire
12	255176	オイルピックアップ	255176 オイルピックアップ	-	1	Enquire
13	862084	ガスケット	862084 ガスケット Also supplied with kit 271893 ref. 37	-	1	Enquire
13	104212	Oリング	104212 Oリング Also supplied with kit 271893 ref. 37	-	2	Enquire
14	239453	ヨーク	239453 ヨーク	-	1	Enquire
15	284579	オイルベーパーブリーザーパイプ	284579 オイルベーパーブリーザーパイプ Applicable for USA, CDN; Applicable up to Ass. No. 118577	-	1	Enquire
15	281311	オイルベーパーブリーザーパイプ	281311 オイルベーパーブリーザーパイプ Not for USA, CDN	-	1	Enquire
16	13432070	ホースカラー	13432070 ホースカラー D. 15.7; Head side	-	2	Enquire
16	13431970	カラー	13431970 カラー Tank side	-	1	Enquire
17	100332	オイルピックアップフィルター	100332 オイルピックアップフィルター	-	1	Enquire
18	125521	Oリング D78.97-8X100	125521 Oリング D78.97-8X100	-	1	Enquire
19	11500524	スタッドボルト	11500524 スタッドボルト	-	4	Enquire
19	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20; No longer supplied; Replaced by 11500524	-	4	Enquire
20	177576	ケーブルグロメット	177576 ケーブルグロメット	-	4	Enquire
21	293107	ネジプラグ	293107 ネジプラグ	-	1	Enquire
22	231620	スクリュー	231620 スクリュー M6 X 25	-	4	Enquire
23	12643724	ウォッシャー	12643724 ウォッシャー	-	4	Enquire
24	253909	オイル回収パイプ	253909 オイル回収パイプ	-	1	Enquire
25	121903	ガスケット	121903 ガスケット Also supplied with kit 271893 ref. 37	-	4	Enquire
26	239452	ヨーク	239452 ヨーク	-	2	Enquire
27	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	-	2	Enquire
28	10261460	ガスケット	10261460 ガスケット	-	1	Enquire
29	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	-	4	Enquire
30	241986	ホースユニオン用カラー	241986 ホースユニオン用カラー Applicable for USA, CDN	-	1	Enquire
31	291502	コネクター	291502 コネクター Not for USA, CDN	-	1	Enquire
31	14326101	ネジプラグ	14326101 ネジプラグ Applicable for USA, CDN	-	1	Enquire
32	14306424	スクリュー	14306424 スクリュー M8 X 20	-	2	Enquire
33	14306624	スクリュー	14306624 スクリュー M8 X 35	-	2	Enquire
34	239462	キャリブレート・スクリュー	239462 キャリブレート・スクリュー	-	2	Enquire
35	986899	ウォッシャー	986899 ウォッシャー	-	6	Enquire
36	247044	六角オイルポンプドライブロッド	247044 六角オイルポンプドライブロッド	-	1	Enquire
37	271893	オイルポンプガスケットキット	271893 オイルポンプガスケットキット	-	1	Enquire
39	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	4	Enquire
40	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6	-	4	Enquire
41	819489	フランジ付きブッシュ	819489 フランジ付きブッシュ	-	8	Enquire
42	255546	クリップ	255546 クリップ	-	1	Enquire
43	263347	ブラケット	263347 ブラケット	-	1	Enquire
44	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	-	2	Enquire
45	274262	オイルタンク	274262 オイルタンク Applicable from Ass. No. 118578	-	1	Enquire
45	269662	オイルタンク	269662 オイルタンク Applicable up to Ass. No. 118577	-	1	Enquire
46	284208	オイル・ベーパー・ブリーザー・パイプ、ヘッド側	284208 オイル・ベーパー・ブリーザー・パイプ、ヘッド側 Applicable for USA, CDN; Applicable from Ass. No. 118578	-	1	Enquire
47	284209	オイルベーパーブリーザーパイプ、タンク側	284209 オイルベーパーブリーザーパイプ、タンク側 Applicable for USA, CDN; Applicable from Ass. No. 118578	-	1	Enquire
48	13046011	ナット	13046011 ナット Applicable for USA, CDN; Applicable from Ass. No. 118578	-	1	Enquire
