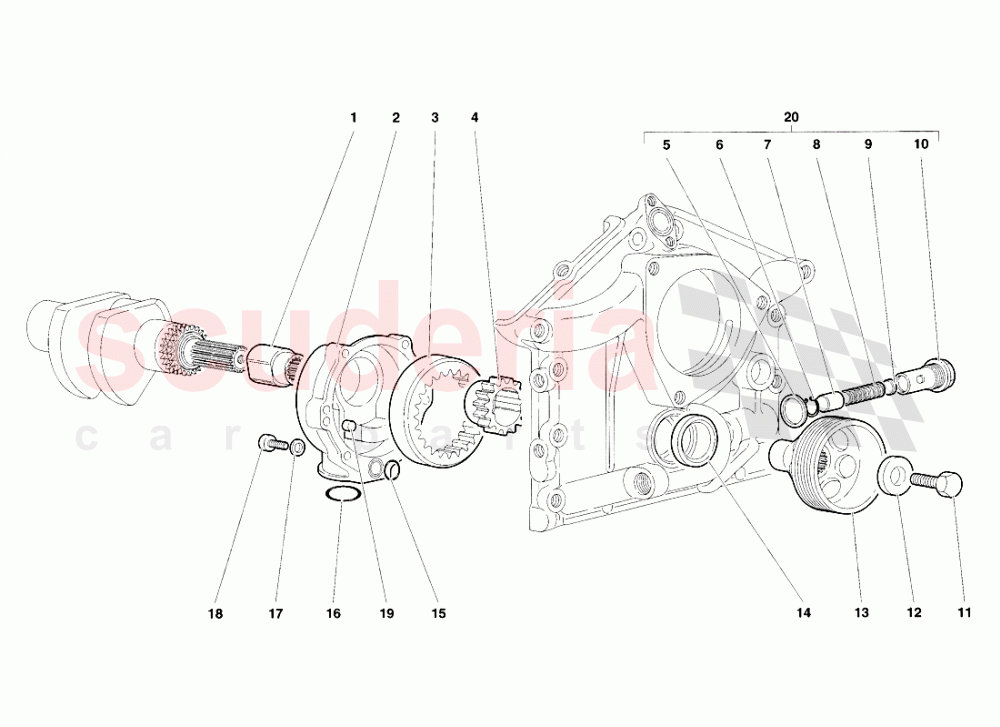

Lamborghini Diablo SV (1998) - エンジン・オイル・ポンプ

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
001	1532187	カップリング	1532187 カップリング GIUNTO	$242.29	1
002	1532874	カバー	1532874 カバー COPERCHIO	$3,150.25	1
003	1528526	ドライブギア	1528526 ドライブギア INGRANAGGIO CONDOTTO	$4,940.22	1
004	1528525	ギア	1528525 ギア INGRANAGGIO CONDUTTORE	$574.77	1
005	8403007	ウォッシャー	8403007 ウォッシャー RONDELLA	$1.18	1
006	8571901	リテーナーリング	8571901 リテーナーリング ANELLO RITEGNO	$6.18	1
007	1232216	ブッシング	1232216 ブッシング PISTONCINO	$124.67	1
008	1519888	スプリング	1519888 スプリング MOLLA	$26.47	1
009	1232217	スペーサー	1232217 スペーサー DISTANZIALE	$7.18	5
010	1232215	ボディ	1232215 ボディ CORPO VALV.REGOL.PRESS.	$275.44	1
011	8101641	スクリュー	8101641 スクリュー VITE	$286.93	1
012	1433466	ウォッシャー	1433466 ウォッシャー RONDELLA	$103.44	1
013	1432192	プーリー	1432192 プーリー PULEGGIA	$1,981.74	1
014	8613702	シール	8613702 シール ANELLO TENUTA	$61.20	1
015	8601705	シール	8601705 シール ANELLO TENUTA	$0.52 MSRP: ~~7.30~~ (92.9% off)	1
016	8603503	シールリング IN STOCK	8603503 シールリング ANELLO TENUTA IN STOCK	$4.39	1
017	8410602	ウォッシャー IN STOCK	8410602 ウォッシャー RONDELLA IN STOCK	$47.55	6
018	8700627	スクリュー	8700627 スクリュー VITE	$0.29 MSRP: ~~7.35~~ (96.1% off)	6
019	WHT003577	ダボ IN STOCK	WHT003577 ダボ GRANO IN STOCK	$1.90 MSRP: ~~7.03~~ (73% off)	2
020	15004602	バルブアッセンブリー	15004602 バルブアッセンブリー ASSIEME VALVOLATERMOSTATICA	$538.69	1
