Engine Oil System of Lamborghini Lamborghini Diablo SV (1998)

すべて見る

Lamborghini Diablo SV (1998) - エンジン・オイル・システム

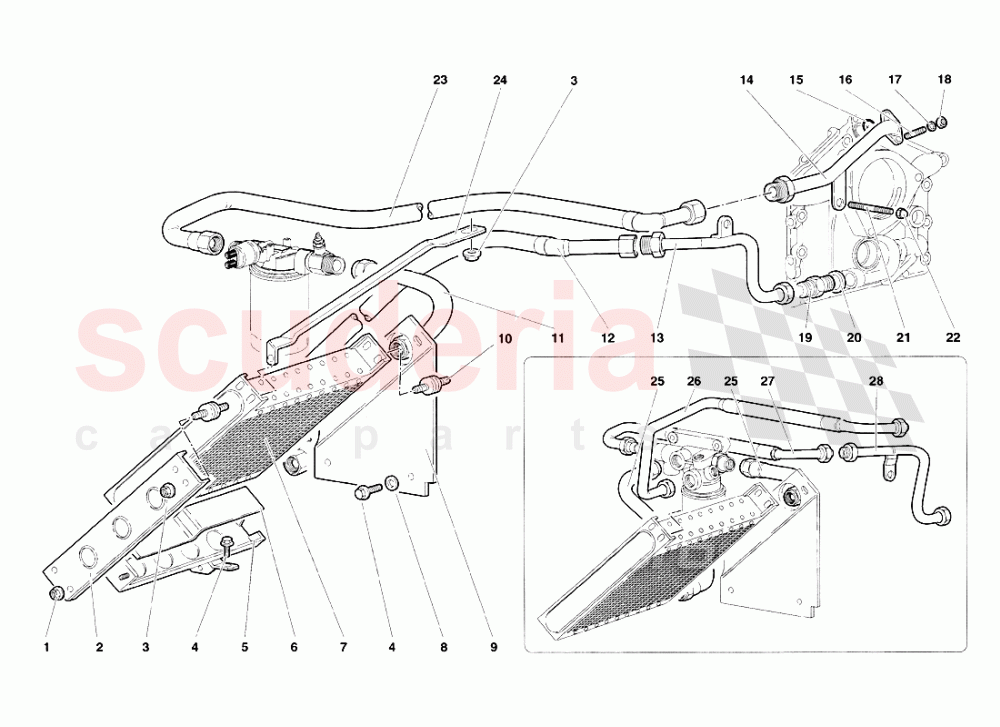

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	N01118312	六角ナット、セルフロック	N01118312 六角ナット、セルフロック DADO	$2.14	2
002	4138030	ブラケット	4138030 ブラケット STAFFA	$30.73	1
003	N01508213	六角カラーナット IN STOCK	N01508213 六角カラーナット DADO IN STOCK	$0.23	5
004	N90319404	スクリュー IN STOCK	N90319404 スクリュー VITE IN STOCK	$2.06	5
005	4138033	サポート - サポート	4138033 サポート - サポート O	$216.31	1
006	410813585	ゴム製ウェザー	410813585 ゴム製ウェザー PROFILATO GOMMA	$14.83	1
007	7M117021	オイルラジエーター	7M117021 オイルラジエーター RADIATORE OLIO	$4,589.44	1
008	WHT002961	ウォッシャー IN STOCK	WHT002961 ウォッシャー RONDELLA IN STOCK	$0.42	2
009	4138040	サポート - サポート	4138040 サポート - サポート O	$72.08	1
010	8920602	フレキシブルサポート	8920602 フレキシブルサポート SUPPORTO ELASTICO	$15.54	2
011	15001970	フレックスホース	15001970 フレックスホース TUBO FLESSIBILE	$934.82	1
012	1535076	フレックスホース	1535076 フレックスホース TUBO FLESSIBILE	$1,005.87	1
013	1537686	パイプ	1537686 パイプ TUBO	$103.89	1
014	1535967	パイプ	1535967 パイプ TUBO	$133.31	1
015	WHT003062	シールリング IN STOCK	WHT003062 シールリング ANELLO TENUTA IN STOCK	$7.21	1
016	8300828	スタッド	8300828 スタッド PRIGIONIERO	-	2	Enquire
017	WHT000771	ウォッシャー IN STOCK	WHT000771 ウォッシャー RONDELLA IN STOCK	$1.26	2
018	N01100845	六角ナット IN STOCK	N01100845 六角ナット DADO IN STOCK	$2.06	2
019	1529610	接続部	1529610 接続部 RACCORDO	$59.13	1
020	8403007	ウォッシャー	8403007 ウォッシャー RONDELLA	$1.18	1
021	8300905	スタッド	8300905 スタッド PRIGIONIERO	$19.69	1
022	8200816	ナット	8200816 ナット DADO	$5.45	1
023	1535078	パイプ	1535078 パイプ TUBO	$666.36	1
024	4138028	タイロッド	4138028 タイロッド TIRANTE	$102.82	1
025	15001970	フレックスホース	15001970 フレックスホース (Valid for CANADA - November 1998) TUBO FLESSIBILE	$934.82	2
025	15001970	フレックスホース	15001970 フレックスホース (Valid for USA - November 1998) TUBO FLESSIBILE	$934.82	2
026	1535966	パイプ	1535966 パイプ (Valid for USA - November 1998) TUBO	$285.81	1
026	1535966	パイプ	1535966 パイプ (Valid for CANADA - November 1998) TUBO	$285.81	1
027	1535965	パイプ	1535965 パイプ (Valid for USA - November 1998) TUBO	$538.46	1
027	1535965	パイプ	1535965 パイプ (Valid for CANADA - November 1998) TUBO	$538.46	1
028	1537292	パイプ	1537292 パイプ (Valid for USA - November 1998) TUBO	$407.41	1
028	1537292	パイプ	1537292 パイプ (Valid for CANADA - November 1998) TUBO	$407.41	1
