Engine Oil Breathing System of Lamborghini Lamborghini Diablo SV (1998)

すべて見る

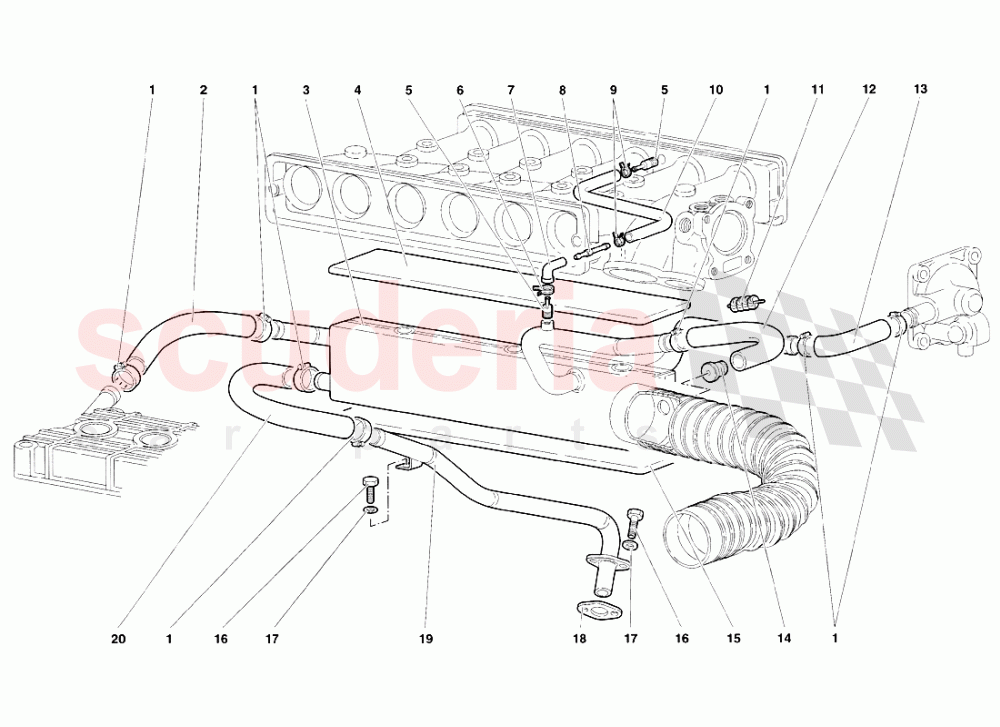

Lamborghini Diablo SV (1998) - エンジンオイルブリージングシステム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
001	8832003	クランプ在庫あり	8832003 クランプファスケッタ在庫あり	$42.28	7
002	1533391	パイプ	1533391 パイプチューボ	$96.81	1
003	1533385	タンク	1533385 タンクセルバトイオ	$556.87	1
004	1533448	インシュレーター	1533448 インシュレーターアイソランテ	$34.57 MSRP: ~~36.45~~ (5.2% off)	1
005	1328721	接続部	1328721 接続部ラッコルド	$19.21 MSRP: ~~20.35~~ (5.6% off)	2
006	8830122	クランプ	8830122 クランプファスケッタ	$0.34 MSRP: ~~7.33~~ (95.4% off)	1
007	7L131756	コネクター	7L131756 コネクターラッコルド 90	$27.13	1
008	1329319	アダプター	1329319 アダプターラッコルド	$1.14 MSRP: ~~7.18~~ (84.1% off)	1
009	8830128	クランプ	8830128 クランプファスケッタ	$0.41	2
010	1333445	パイプ	1333445 パイプチューボ	$14.72	1
011	1532768	フレームトラップ	1532768 フレームトラップスペーニョ	$23.51 MSRP: ~~24.80~~ (5.2% off)	1
012	1533775	パイプ	1533775 パイプチューボ	$116.80	1
013	15001026	パイプ	15001026 パイプチューボ	$411.25	1
014	1333773	接続部	1333773 接続部ラッコルド	$23.08 MSRP: ~~24.40~~ (5.4% off)	1
015	1533447	インシュレーター	1533447 インシュレーターアイソランテ	$75.14 MSRP: ~~79.30~~ (5.2% off)	1
016	8100601	スクリュー	8100601 スクリュービテ	$0.26	3
017	8410602	ウォッシャー在庫あり	8410602 ウォッシャーロンデッラ在庫あり	$43.00	3
018	1831058	ガスケット	1831058 ガスケットガーニツィオーネ	$5.03	1
019	1532643	パイプ	1532643 パイプチューボ	$70.61 MSRP: ~~74.40~~ (5.1% off)	1
020	1532654	パイプ	1532654 パイプチューボ	$77.11	1
