Lamborghini Diablo SV (1998) - クライメートコントロール3

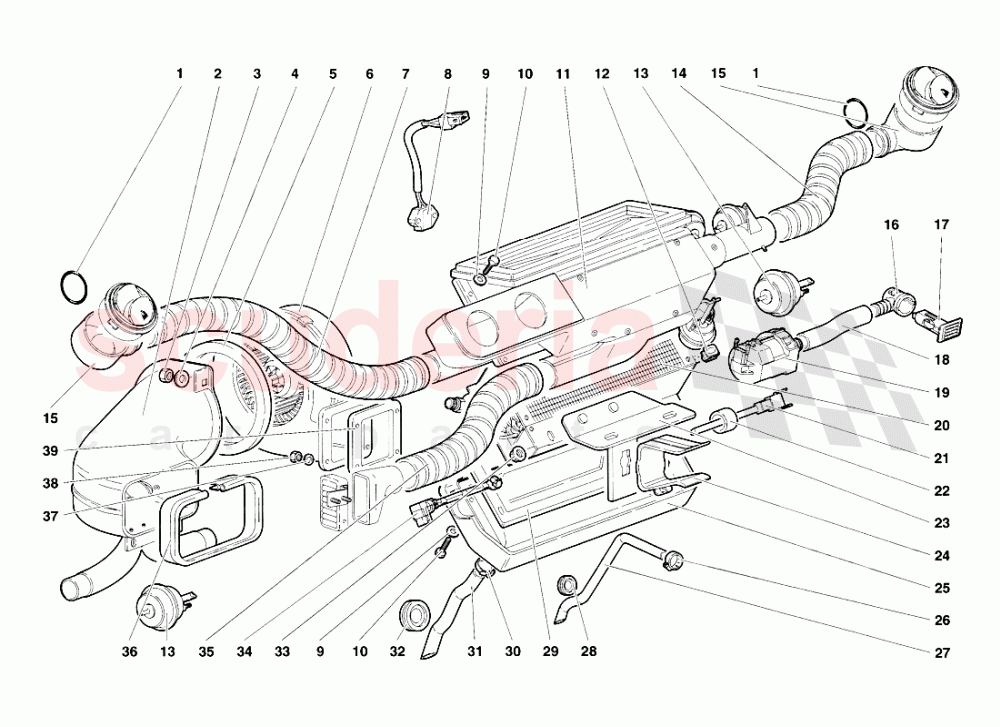

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	8604401	シール	8604401 シールアネーロ・テヌータ	$0.32 MSRP: ~~7.33~~ (95.6% off)	2
002	9453182	コンベヤ	9453182 コンベヤコンボリアトーレ	$700.78 MSRP: ~~738.00~~ (5% off)	1
003	N01118312	六角ナット、セルフロック在庫あり	N01118312 六角ナット、セルフロックダド在庫あり	$2.01	3
004	WHT002961	ウォッシャー在庫あり	WHT002961 ウォッシャーロンデッラ在庫あり	$0.38	3
005	9490202	ガスケット	9490202 ガスケットガーニツィオーネ	$10.05 MSRP: ~~10.60~~ (5.2% off)	1
006	4537176	エレクトロファン	4537176 エレクトロファン電子ベンチレーター	$371.20 MSRP: ~~390.00~~ (4.8% off)	1
007	9414546	パイプ	9414546 パイプチューボ	$19.72 MSRP: ~~24.31~~ (18.9% off)	1
008	4526662	温度センサー	4526662 温度センサー温度センサー温度センサー	$223.69	1
009	WHT003040	ワッシャー5.3X1.5X15（ベッカー・ラジオ・システム用）	WHT003040 ワッシャー5.3X1.5X15（ベッカー・ラジオ・システム用）ロンデッラ	$7.23	8
010	8100502	スクリュー在庫あり	8100502 スクリュービテ在庫あり	$0.16	8
011	9414038	コンベヤ	9414038 コンベヤコンボリアトーレ	-	1	Enquire
012	8220503	クリップ	8220503 クリップモレッタ	$10.05 MSRP: ~~10.90~~ (7.8% off)	8
013	9414548	コントロール	9414548 コントロールアタッチメント	-	6	Enquire
014	9414545	パイプ	9414545 パイプチューボ	$774.27	1
015	7014135	接続部	7014135 接続部ラッコルド	-	2	Enquire
016	4526666	接続部	4526666 接続部ラッコルド	$33.21 MSRP: ~~34.90~~ (4.8% off)	1
017	4526661	温度センサー	4526661 温度センサー温度センサーアビタコロ	$162.95 MSRP: ~~172.00~~ (5.3% off)	1
018	6032223	パイプ	6032223 パイプチューボ	$9.20 MSRP: ~~10.00~~ (8% off)	1
019	4526665	エレクトロファン	4526665 エレクトロファンエレベータ	$324.65 MSRP: ~~342.00~~ (5.1% off)	1
020	4535410	エバポレーター-エバポレーター-リスカレーター	4535410 エバポレーター-エバポレーター-リスカレーター E - リスカルドラター	$405.53 MSRP: ~~428.00~~ (5.3% off)	1
021	4526663	温度センサー	4526663 温度センサー温度センサー	$1,886.67	1
022	4532839	パイプ	4532839 パイププロテツィオーネ	$9.62 MSRP: ~~10.15~~ (5.2% off)	1
023	5931538	サポート - サポート	5931538 サポート - サポート O	$38.29 MSRP: ~~40.35~~ (5.1% off)	1
024	5931539	サポート - ラジオサポート	5931539 サポート - ラジオサポートラジオ	$2.39 MSRP: ~~2.55~~ (6.3% off)	1
025	9414505	コンベヤ	9414505 コンベヤコンボリアトーレ	$262.78 MSRP: ~~277.00~~ (5.1% off)	1
026	N0245097	クランプ	N0245097 クランプファスケッタ	$17.33	1
027	9414537	パイプ	9414537 パイプチューボ・スカリコ	$37.12 MSRP: ~~39.05~~ (4.9% off)	1
028	8612804	ゴムリング	8612804 ゴムリングガーニツィオーネ	$6.02 MSRP: ~~6.55~~ (8.1% off)	1
029	9490203	ガスケット	9490203 ガスケットガーニツィオーネ	$17.90 MSRP: ~~18.90~~ (5.3% off)	1
030	8832806	ストラップ	8832806 ストラップファスケッタ	$2.88 MSRP: ~~3.00~~ (4% off)	1
031	9414540	パイプ	9414540 パイプチューボ・スカリコ	$61.02 MSRP: ~~64.20~~ (5% off)	1
032	8611606	ガスケット	8611606 ガスケットガーニツィオーネ	$1.66 MSRP: ~~7.04~~ (76.4% off)	1
033	N01508213	六角カラーナット在庫あり	N01508213 六角カラーナットダド在庫あり	$0.21	2
034	4526664	温度センサー	4526664 温度センサー温度センサーアリア	$37.88 MSRP: ~~39.85~~ (4.9% off)	1
035	9414544	パイプ	9414544 パイプチューボ	$13.01 MSRP: ~~13.75~~ (5.4% off)	1
036	9490201	ガスケット	9490201 ガスケットガーニツィオーネ	$41.97 MSRP: ~~44.20~~ (5% off)	1
037	8400401	ウォッシャー	8400401 ウォッシャーロンデッラ	$0.13	4
038	WHT002959	クランピングナット在庫あり	WHT002959 クランピングナットダド在庫あり	$0.79 MSRP: ~~7.26~~ (89.1% off)	4
039	4731661	ガスケット	4731661 ガスケットガーニツィオーネ	$9.14 MSRP: ~~9.70~~ (5.8% off)	1
