Bonnet of Aston Martin Aston Martin DB7 Vantage

すべて見る

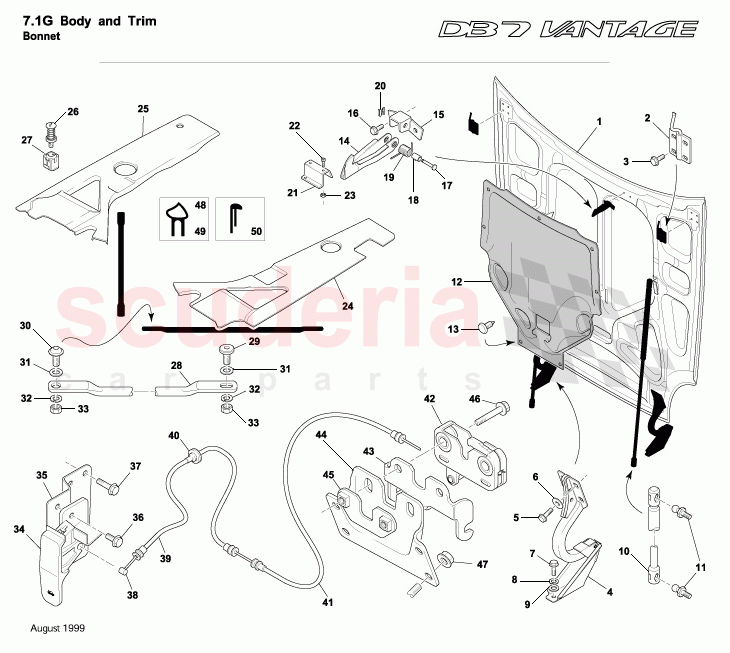

Aston Martin DB7 Vantage - ボンネット

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	64140080AA	ボンネットASSY, ザガート	$5,664.93	注文するには
	64125117AA	ボンネットアッシー, V12, スペア	お問い合わせ	注文するには
	64125267AB	ボンネットアッセンブリーGT	$6,510.05	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	6484536	ストライカーボンネット	$211.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	700606	SCREW, M6x12, HEX HD	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	6480766	ボンネットヒンジ	$366.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	697728	スクリュー-S/スチール	$3.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	FD43E830667AAPK	WASHER, 25mm ODx6.4mm ID	$6.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	697807	ネジ、六角穴付き M8 X 16 - 黒	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	695652	ワッシャーM8スプリング	$0.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	697806	ワッシャ、プレーン、M8ラージ0D	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	64124014AA	ガスストラットボンネット	$64.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12640101AA	ボールペン	$7.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	85121478AD	ボンネットライナー	$1,063.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	8582503PK	もみの木ファスナー(20)	$13.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	6483162	フック-ボンネットS/キャッチ	$383.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482482	ブラケット-ボンネットセーフティキャッチ	$17.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	697632	ネジ-M6 X 30 FLG	$1.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482483	ピボットピンセーフティキャッチ	$13.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	64123942AA	ベアリングスペーサー - ボンネットフック	$0.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482489	スプリングセーフティキャッチ-ボンネット	$25.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482490	クリップセーフティ 3/16インチシャフト	$0.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482487	ブラケットセーフティキャッチ	$31.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	699106	ねじ M4 X 10 六角ソケット	$0.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	697431	ナット M4 NYLOC	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	78122232AA	パネル-エンジンベイ右側右ハンドル	$442.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	78123455AA	パネル-エンジンベイ左側左ハンドルマニュアル	$396.26	注文するには
	78122233AA	パネル-エンジンベイ左側右ハンドル	$399.03	注文するには
	78122230AA	パネル-エンジンベイ右側左ハンドル	$381.64	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	699107	スタッド-DZUS	$10.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	697669	ファスナー受け DZUS 336 200 190	$5.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	698987	スクリュー FLG M10×20 BTN SKT HD	$2.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	697578	ネジ M10 X 25 フランジトルクス	$3.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	698987	スクリュー FLG M10×20 BTN SKT HD	$2.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	697258	ワッシャーM10プレーンフォームA	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	697406	ワッシャーM10スプリング	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	697322	ナット M10 六角	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	6486197	レバー・ボンネット・リリース	$5.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482492	ブラケットハンドルリリース	$3.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	697320	ネジ M5×12 六角フランジヘッドグレード8.8	$3.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	697118	ネジ M5 X 16 六角フランジヘッド GRD 8.8 ジンクプレート	$1.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482500	ケーブル・ボンネット・リリース	$132.77	注文するには

写真	部品番号	説明	価格(各)	ストック

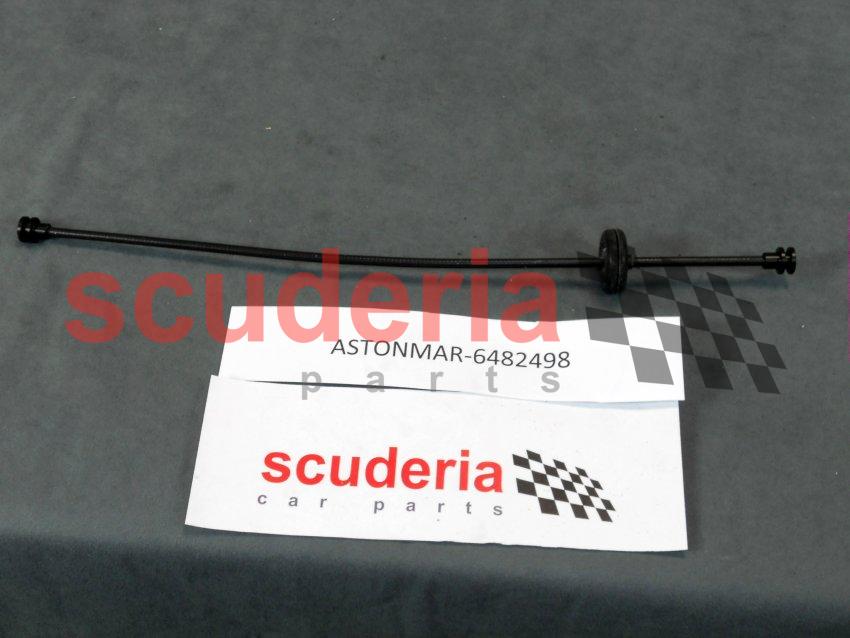

	6482498	アッセンブリースリーブケーブル左側	$34.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482501	グロメット	$3.23	注文するには
	3790075	CABLE TIE, 290mm x 3.5mm	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック

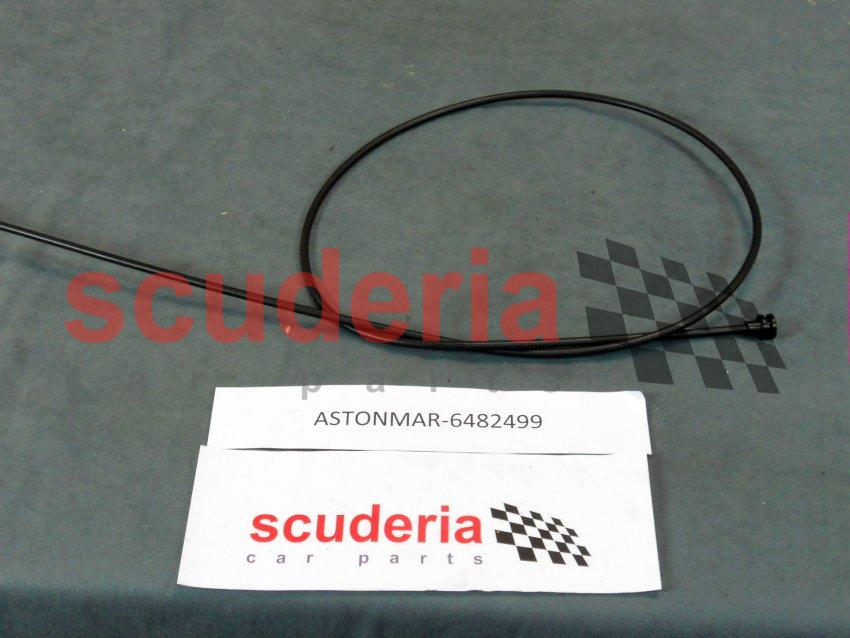

	6482499	ASSYスリーブケーブル左側→右側	$58.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482493	アッセンブリーラッチ-ボンネット	$127.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482497	ケーブル・エンド	$9.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	6483192	ボンネットラッチ取付ブラケット右側	$19.84	注文するには
	6483193	ボンネットラッチ取付ブラケット左側	$19.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	6482494	プレートラッチ固定	$3.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	697807	ネジ、六角穴付き M8 X 16 - 黒	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	697516PK	ナット-M6六角黒 (10)	$18.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	7790054	シール-ボンネットリア	$21.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	7783284	シールサイドボンネット	$78.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	8383563	ASSY-リテーナーウェザーストリップ右側	$271.48	注文するには
	8383564	ASSY-リテーナーウェザーストリップ左側	$612.19	注文するには
	64125312AB	ボンネットベントグリル右側	$206.49	注文するには

...and 3 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	64140080AA	ボンネットASSY, ザガート	64140080AA ボンネットASSY, ザガート Zagato/DBAR1	$5,664.93	1
1	64125117AA	ボンネットアッシー, V12, スペア	64125117AA ボンネットアッシー, V12, スペア Alternative	-	1	Enquire
1	64125267AB	ボンネットアッセンブリーGT	64125267AB ボンネットアッセンブリーGT GT	$6,510.05	1
1	64121941AB	ボンネットアセンブリ-V12	64121941AB ボンネットアセンブリ-V12	$7,794.27	1
2	6484536	ストライカーボンネット	6484536 ストライカーボンネット	$211.36	2
3	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD	$0.34	8
4	6480766	ボンネットヒンジ	6480766 ボンネットヒンジ	$366.38	2
5	697728	スクリュー-S/スチール	697728 スクリュー-S/スチール	$3.01	8
6	FD43E830667AAPK	WASHER, 25mm ODx6.4mm ID	FD43E830667AAPK WASHER, 25mm ODx6.4mm ID	$6.61	8
7	697807	ネジ、六角穴付き M8 X 16 - 黒	697807 ネジ、六角穴付き M8 X 16 - 黒	-	4	Enquire
8	695652	ワッシャーM8スプリング	695652 ワッシャーM8スプリング	$0.09	4
9	697806	ワッシャ、プレーン、M8ラージ0D	697806 ワッシャ、プレーン、M8ラージ0D	-	4	Enquire
10	64124014AA	ガスストラットボンネット	64124014AA ガスストラットボンネット	$64.24	2
11	1R12640101AA	ボールペン	1R12640101AA ボールペン	$7.15	4
12	85121478AD	ボンネットライナー	85121478AD ボンネットライナー	$1,063.08	1
13	8582503PK	もみの木ファスナー(20)	8582503PK もみの木ファスナー(20) Part of bonnet liner	$13.51	7
14	6483162	フック-ボンネットS/キャッチ	6483162 フック-ボンネットS/キャッチ	$383.66	1
15	6482482	ブラケット-ボンネットセーフティキャッチ	6482482 ブラケット-ボンネットセーフティキャッチ	$17.67	1
16	697632	ネジ-M6 X 30 FLG	697632 ネジ-M6 X 30 FLG	$1.02	4
17	6482483	ピボットピンセーフティキャッチ	6482483 ピボットピンセーフティキャッチ	$13.66	1
18	64123942AA	ベアリングスペーサー - ボンネットフック	64123942AA ベアリングスペーサー - ボンネットフック	$0.20	1
19	6482489	スプリングセーフティキャッチ-ボンネット	6482489 スプリングセーフティキャッチ-ボンネット	$25.21	1
20	6482490	クリップセーフティ 3/16インチシャフト	6482490 クリップセーフティ 3/16インチシャフト	$0.50	1
21	6482487	ブラケットセーフティキャッチ	6482487 ブラケットセーフティキャッチ	$31.90	1
22	699106	ねじ M4 X 10 六角ソケット	699106 ねじ M4 X 10 六角ソケット	$0.53	2
23	697431	ナット M4 NYLOC	697431 ナット M4 NYLOC	$0.12	2
24	78122232AA	パネル-エンジンベイ右側右ハンドル	78122232AA パネル-エンジンベイ右側右ハンドル RHD	$442.64	1
25	78123455AA	パネル-エンジンベイ左側左ハンドルマニュアル	78123455AA パネル-エンジンベイ左側左ハンドルマニュアル LHD	$396.26	1
25	78122233AA	パネル-エンジンベイ左側右ハンドル	78122233AA パネル-エンジンベイ左側右ハンドル RHD	$399.03	1
25	78122230AA	パネル-エンジンベイ右側左ハンドル	78122230AA パネル-エンジンベイ右側左ハンドル LHD	$381.64	1
25	78122231AA	パネル-エンジンベイ左側左ハンドル	78122231AA パネル-エンジンベイ左側左ハンドル LHD	$355.83	1
25	4180153	バッファー	4180153 バッファー	$13.14	2
26	699107	スタッド-DZUS	699107 スタッド-DZUS	$10.31	2
27	697669	ファスナー受け DZUS 336 200 190	697669 ファスナー受け DZUS 336 200 190	$5.53	4
28	698987	スクリュー FLG M10×20 BTN SKT HD	698987 スクリュー FLG M10×20 BTN SKT HD	$2.64	1
29	697578	ネジ M10 X 25 フランジトルクス	697578 ネジ M10 X 25 フランジトルクス	$3.80	2
30	698987	スクリュー FLG M10×20 BTN SKT HD	698987 スクリュー FLG M10×20 BTN SKT HD	$2.64	2
31	697258	ワッシャーM10プレーンフォームA	697258 ワッシャーM10プレーンフォームA	$0.62	2
32	697406	ワッシャーM10スプリング	697406 ワッシャーM10スプリング	$0.05	2
33	697322	ナット M10 六角	697322 ナット M10 六角	$0.48	2
34	6486197	レバー・ボンネット・リリース	6486197 レバー・ボンネット・リリース	$5.33	1
35	6482492	ブラケットハンドルリリース	6482492 ブラケットハンドルリリース	$3.90	1
36	697320	ネジ M5×12 六角フランジヘッドグレード8.8	697320 ネジ M5×12 六角フランジヘッドグレード8.8	$3.30	2
37	697118	ネジ M5 X 16 六角フランジヘッド GRD 8.8 ジンクプレート	697118 ネジ M5 X 16 六角フランジヘッド GRD 8.8 ジンクプレート	$1.12	3
38	6482500	ケーブル・ボンネット・リリース	6482500 ケーブル・ボンネット・リリース	$132.77	1
39	6482498	アッセンブリースリーブケーブル左側	6482498 アッセンブリースリーブケーブル左側	$34.64	2
40	6482501	グロメット	6482501 グロメット Part of cable sleeve assy	$3.23	1
40	3790075	CABLE TIE, 290mm x 3.5mm	3790075 CABLE TIE, 290mm x 3.5mm	$0.18	6
41	6482499	ASSYスリーブケーブル左側→右側	6482499 ASSYスリーブケーブル左側→右側	$58.91	2
42	6482493	アッセンブリーラッチ-ボンネット	6482493 アッセンブリーラッチ-ボンネット	$127.35	2
43	6482497	ケーブル・エンド	6482497 ケーブル・エンド	$9.86	2
44	6483192	ボンネットラッチ取付ブラケット右側	6483192 ボンネットラッチ取付ブラケット右側	$19.84	1
44	6483193	ボンネットラッチ取付ブラケット左側	6483193 ボンネットラッチ取付ブラケット左側	$19.84	1
45	6482494	プレートラッチ固定	6482494 プレートラッチ固定	$3.58	2
46	697807	ネジ、六角穴付き M8 X 16 - 黒	697807 ネジ、六角穴付き M8 X 16 - 黒	-	8	Enquire
47	697516PK	ナット-M6六角黒 (10)	697516PK ナット-M6六角黒 (10)	$18.60	8
48	7790054	シール-ボンネットリア	7790054 シール-ボンネットリア	$21.18	1
49	7783284	シールサイドボンネット	7783284 シールサイドボンネット	$78.13	2
50	8383563	ASSY-リテーナーウェザーストリップ右側	8383563 ASSY-リテーナーウェザーストリップ右側 Zagato	$271.48	1
50	8383564	ASSY-リテーナーウェザーストリップ左側	8383564 ASSY-リテーナーウェザーストリップ左側 Zagato	$612.19	1
50	64125312AB	ボンネットベントグリル右側	64125312AB ボンネットベントグリル右側 GT	$206.49	1
50	64125311AB	ボンネットベントグリル左側	64125311AB ボンネットベントグリル左側 GT	$206.49	1
50	7783393	シールアッシー、ボンネットフロント	7783393 シールアッシー、ボンネットフロント	$24.10	1
50	6482485	プラグ	6482485 プラグ	$0.23	1
