Aston Martin DB7 Vantage - ドアガラスとフレーム

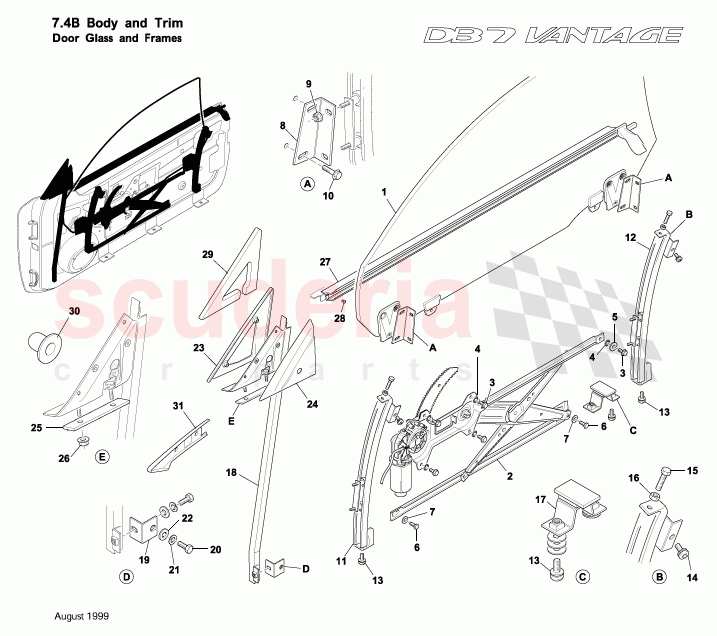

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	76140466AA	組立ドアガラス右側	$1,011.56	注文するには
	76140467AA	ガラスASSY、ドア-左側	$877.07	注文するには
	7686264	ドアガラスASSY-RH	$763.07	注文するには

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	91689	レギュレーターASSY DR-RH	$924.04	注文するには
	91690	レギュレターアッセンブリDR-LH	$924.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	697635	スクリュー	$0.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	697500	ワッシャS/プルーフEXT	$0.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	697286	ワッシャ M6 大径	$1.57	在庫あり

写真	部品番号	説明	価格(各)	ストック
	697115	ねじ M6×12 六角穴付グレード8.8	$0.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	703128	ワッシャーロックM6	$0.13	在庫あり

写真	部品番号	説明	価格(各)	ストック
	6582232	ブラケット取付ドアガラス右側	$10.66	注文するには
	6582233	ブラケット・アタッチメント・ドアガラス左側	$14.84	注文するには
	65123450AA	ブラケット取付ドアガラス右側	$9.87	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	697455	ナット M6 ロッキング	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	697634	ネジ M6 X 14 アンダーヘッドロック	$1.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	6582230	ガイドASSY、ドアガラス-右側	$125.65	注文するには
	6582231	ガイドASSY、ドアガラス-左側	$125.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	63123448AA	ガイドASSY リアドアガラス右側	$78.73	注文するには
	63123449AA	ガイドASSY リアドアガラス左側	$107.33	注文するには
	697512	ネジ M5×20 六角 HD 8.8	$0.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	699082	ネジ、M6 X 10、BTN HD	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	699236	なべ頭ねじトルクスドライブ	$1.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	697118	ネジ M5 X 16 六角フランジヘッド GRD 8.8 ジンクプレート	$1.17	注文するには
	693432	ネジ M5×25 六角	$1.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	697457	ナット M5 六角	$1.66	注文するには
	705623	グリース-赤	$75.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	65124531AA	ブラケット、ガラスストップ	$13.27	注文するには
	7682639	スペーサーボタン	$0.77	在庫あり
	698689	アルファボンド1004	$38.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	65140338AA	チーターチャンネルガイド右側	$143.48	注文するには
	65140339AA	チーターチャンネルガイド左側	$143.48	注文するには
	65140560AA	ドアミラー右側	$576.83	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	6582241	ブラケットASSY-LWRアタッチメント	$58.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	697115	ねじ M6×12 六角穴付グレード8.8	$0.52	注文するには
	697114	ねじ M6 X 20 六角フランジヘッドGRD 8.8	$0.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	703128	ワッシャーロックM6	$0.13	在庫あり

写真	部品番号	説明	価格(各)	ストック
	697123	ワッシャー1/4プレーンフォームA	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	65121760AA	フィニッシャーアウターチーター右側	$28.57	注文するには
	65121761AA	フィニッシャーアウター - 左側	$28.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	65140334AA	チーターインナーフィニッシャー右側	$68.93	注文するには
	65140335AA	チーターインナーフィニッシャー左側	$69.51	注文するには
	65123084AA	フィニッシャーインナーチーター右側	$85.50	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	6583356	キーパープレート - ドアチーター	$6.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	702840	ナット＆ワッシャ、M6、六角フランジヘッド	$0.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	77124148BA	ウェストシール右側コンボ	$802.73	注文するには
	77124147BA	ウエストシール左側コンボ	$734.63	注文するには
	77124148BA	ウェストシール右側コンボ	$802.73	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	697464	接着剤-シカフレックス260	$401.15	注文するには
	693155	プライマー、シーカフレックス 205	$102.03	注文するには
	697028	アルファシール132	$53.06	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	65124037AA	チーターフォームインサート1	$2.23	注文するには
	65124038AA	チーターフォームインサート2	$1.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	6582250	ブシュフリクション	$0.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	65140548AA	シール、チーターベース - 右側	お問い合わせ	注文するには
	65140549AA	シール、チーターベース - 左側	お問い合わせ	注文するには
	7784061	シールASSY チーターチャンネル右側	$309.63	注文するには

...and 3 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	76140466AA	組立ドアガラス右側	76140466AA 組立ドアガラス右側ザガート	$1,011.56	1
1	76140467AA	ガラスASSY、ドア-左側	76140467AA ガラスASSY、ドア-左側ザガート	$877.07	1
1	7686264	ドアガラスASSY-RH	7686264 ドアガラスASSY-RH DBAR1	$763.07	1
1	7686265	ドアガラスアッシーLH	7686265 ドアガラスアッシーLH DBAR1	$698.32	1
1	7682225	ガラス組立ドア右側 500×980×3MM	7682225 ガラス組立ドア右側 500×980×3MM	$1,076.74	1
1	7682226	ガラス組立ドア左側 500×980×3MM	7682226 ガラス組立ドア左側 500×980×3MM	$1,076.74	1
1	7682225	ガラス組立ドア右側 500×980×3MM	7682225 ガラス組立ドア右側 500×980×3MM	$1,076.74	2
2	91689	レギュレーターASSY DR-RH	91689 レギュレーターASSY DR-RH	$924.04	1
2	91690	レギュレターアッセンブリDR-LH	91690 レギュレターアッセンブリDR-LH	$924.04	1
3	697635	スクリュー	697635 スクリューレギュレーターをドアとガラスに	$0.74	10
4	697500	ワッシャS/プルーフEXT	697500 ワッシャS/プルーフEXT	$0.77	10
5	697286	ワッシャ M6 大径在庫あり	697286 ワッシャ M6 大径在庫あり	$1.57	4
6	697115	ねじ M6×12 六角穴付グレード8.8	697115 ねじ M6×12 六角穴付グレード8.8	$0.52	4
7	703128	ワッシャーロックM6 在庫あり	703128 ワッシャーロックM6 在庫あり	$0.13	4
8	6582232	ブラケット取付ドアガラス右側	6582232 ブラケット取付ドアガラス右側	$10.66	1
8	6582233	ブラケット・アタッチメント・ドアガラス左側	6582233 ブラケット・アタッチメント・ドアガラス左側	$14.84	1
8	65123450AA	ブラケット取付ドアガラス右側	65123450AA ブラケット取付ドアガラス右側	$9.87	1
8	65123451AA	ブラケット・アタッチメント・ドアガラス左側	65123451AA ブラケット・アタッチメント・ドアガラス左側	$10.37	1
8	6582234	シム-ドアガラスアタッチリア	6582234 シム-ドアガラスアタッチリア	$6.93	2
9	697455	ナット M6 ロッキング	697455 ナット M6 ロッキングブラケットをガイドレールに取付ける	$0.45	8
10	697634	ネジ M6 X 14 アンダーヘッドロック	697634 ネジ M6 X 14 アンダーヘッドロックガラスアセンブリへの取り付け金具	$1.13	8
11	6582230	ガイドASSY、ドアガラス-右側	6582230 ガイドASSY、ドアガラス-右側	$125.65	2
11	6582231	ガイドASSY、ドアガラス-左側	6582231 ガイドASSY、ドアガラス-左側	$125.65	2
12	63123448AA	ガイドASSY リアドアガラス右側	63123448AA ガイドASSY リアドアガラス右側	$78.73	1
12	63123449AA	ガイドASSY リアドアガラス左側	63123449AA ガイドASSY リアドアガラス左側	$107.33	1
12	697512	ネジ M5×20 六角 HD 8.8	697512 ネジ M5×20 六角 HD 8.8	$0.13	2
13	699082	ネジ、M6 X 10、BTN HD	699082 ネジ、M6 X 10、BTN HD	-	4	Enquire
14	699236	なべ頭ねじトルクスドライブ	699236 なべ頭ねじトルクスドライブガラスガイド→ドア	$1.06	16
15	697118	ネジ M5 X 16 六角フランジヘッド GRD 8.8 ジンクプレート	697118 ネジ M5 X 16 六角フランジヘッド GRD 8.8 ジンクプレートガラスガイド→ドア	$1.17	1
15	693432	ネジ M5×25 六角	693432 ネジ M5×25 六角ガラスガイド→ドア	$1.03	3
16	697457	ナット M5 六角	697457 ナット M5 六角ガイドレール上部に組み付け	$1.66	4
16	705623	グリース-赤	705623 グリース-赤	$75.79	-
17	65124531AA	ブラケット、ガラスストップ	65124531AA ブラケット、ガラスストップ	$13.27	2
17	7682639	スペーサーボタン在庫あり	7682639 スペーサーボタン在庫あり	$0.77	-
17	698689	アルファボンド1004	698689 アルファボンド1004	$38.67	-
18	65140338AA	チーターチャンネルガイド右側	65140338AA チーターチャンネルガイド右側ザガート/DBAR1	$143.48	1
18	65140339AA	チーターチャンネルガイド左側	65140339AA チーターチャンネルガイド左側ザガート/DBAR1	$143.48	1
18	65140560AA	ドアミラー右側	65140560AA ドアミラー右側ザガート/DBAR1	$576.83	1
18	65140561AA	ドアミラー左側	65140561AA ドアミラー左側ザガート/DBAR1	$576.83	1
18	65124716AA	チーターASSY パワーフォールドミラー右側	65124716AA チーターASSY パワーフォールドミラー右側	$724.69	1
18	65124717AA	チーターアッセンブリパワーフォールドミラー左サイド	65124717AA チーターアッセンブリパワーフォールドミラー左サイド	$710.46	1
18	65121766AA	チーターアッセンブリー右側	65121766AA チーターアッセンブリー右側	$759.65	1
18	65121767AA	チーターアッセンブリー左側	65121767AA チーターアッセンブリー左側	$759.65	1
19	6582241	ブラケットASSY-LWRアタッチメント	6582241 ブラケットASSY-LWRアタッチメント	$58.37	2
20	697115	ねじ M6×12 六角穴付グレード8.8	697115 ねじ M6×12 六角穴付グレード8.8	$0.52	2
20	697114	ねじ M6 X 20 六角フランジヘッドGRD 8.8	697114 ねじ M6 X 20 六角フランジヘッドGRD 8.8	$0.63	2
21	703128	ワッシャーロックM6 在庫あり	703128 ワッシャーロックM6 在庫あり	$0.13	4
22	697123	ワッシャー1/4プレーンフォームA	697123 ワッシャー1/4プレーンフォームA	$0.11	8
23	65121760AA	フィニッシャーアウターチーター右側	65121760AA フィニッシャーアウターチーター右側	$28.57	1
23	65121761AA	フィニッシャーアウター - 左側	65121761AA フィニッシャーアウター - 左側	$28.57	1
24	65140334AA	チーターインナーフィニッシャー右側	65140334AA チーターインナーフィニッシャー右側ザガート	$68.93	1
24	65140335AA	チーターインナーフィニッシャー左側	65140335AA チーターインナーフィニッシャー左側ザガート	$69.51	1
24	65123084AA	フィニッシャーインナーチーター右側	65123084AA フィニッシャーインナーチーター右側	$85.50	1
24	65123085AA	フィニッシャーインナーチーター左側	65123085AA フィニッシャーインナーチーター左側	$76.84	1
25	6583356	キーパープレート - ドアチーター	6583356 キーパープレート - ドアチーター	$6.66	2
26	702840	ナット＆ワッシャ、M6、六角フランジヘッド	702840 ナット＆ワッシャ、M6、六角フランジヘッド	$0.36	4
27	77124148BA	ウェストシール右側コンボ	77124148BA ウェストシール右側コンボボランテ	$802.73	1
27	77124147BA	ウエストシール左側コンボ	77124147BA ウエストシール左側コンボボランテ	$734.63	1
27	77124148BA	ウェストシール右側コンボ	77124148BA ウェストシール右側コンボクーペ	$802.73	1
27	77124147BA	ウエストシール左側コンボ	77124147BA ウエストシール左側コンボクーペ	$734.63	1
28	697464	接着剤-シカフレックス260	697464 接着剤-シカフレックス260 チーターインナー→OTR＆シール→リテーナー	$401.15	-
28	693155	プライマー、シーカフレックス 205	693155 プライマー、シーカフレックス 205 チーターインナー→OTR＆シール→リテーナー	$102.03	-
28	697028	アルファシール132	697028 アルファシール132 チーターインナー～ドアインナー	$53.06	-
28	695326	ロータイト406接着剤	695326 ロータイト406接着剤シール～チーターチャンネル	$73.23	-
28	697462	ジョイントシーラー (127)	697462 ジョイントシーラー (127) チーターベースからドア	$11.80	-
28	7790215PK	リベット-W/レールOTR(20)	7790215PK リベット-W/レールOTR(20)	$13.63	24
29	65124037AA	チーターフォームインサート1	65124037AA チーターフォームインサート1	$2.23	2
29	65124038AA	チーターフォームインサート2	65124038AA チーターフォームインサート2	$1.35	2
30	6582250	ブシュフリクション	6582250 ブシュフリクションインナーフィニッシャーからチーター	$0.13	4
31	65140548AA	シール、チーターベース - 右側	65140548AA シール、チーターベース - 右側ザガート	-	1	Enquire
31	65140549AA	シール、チーターベース - 左側	65140549AA シール、チーターベース - 左側ザガート	-	1	Enquire
31	7784061	シールASSY チーターチャンネル右側	7784061 シールASSY チーターチャンネル右側	$309.63	1
31	7784062	シールASSY チーターチャンネル左側	7784062 シールASSY チーターチャンネル左側	$327.09	1
31	65121786AA	シールチーターベース右側	65121786AA シールチーターベース右側	$56.25	1
31	65121787AA	シールチーターベース左側	65121787AA シールチーターベース左側	$143.24	1
