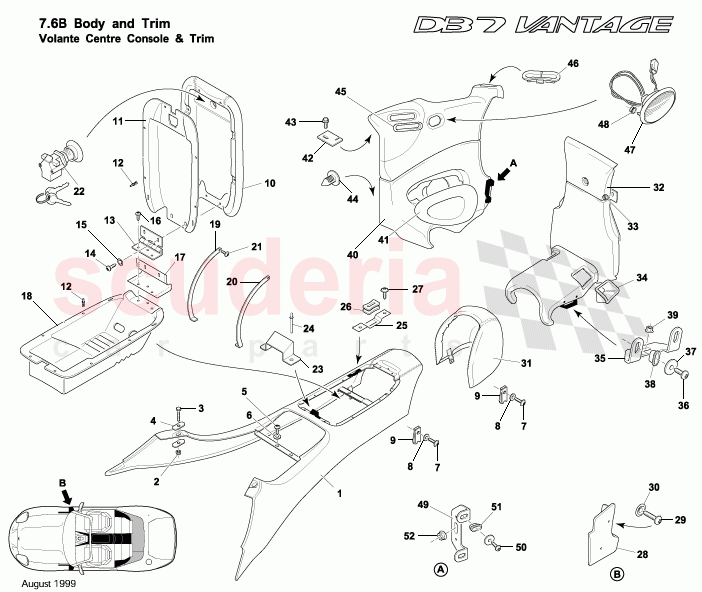

Aston Martin DB7 Vantage - ボランテ・センターコンソールとトリム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	80121181AAW	フロントコンソールアッセンブリー	$747.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	697470	ナット M5 NYLOC	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	697512	ネジ M5×20 六角 HD 8.8	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	697439	ワッシャ M5 大径	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	697572	ねじNO12 X 5/8インチなべ頭B' S.T.	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	697439	ワッシャ M5 大径	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	697495	ネジ NO8 X 13 フランジ付 AB S.T.	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	697566	ワッシャ M5 大径	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	697565	スパイアナット	$0.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	83111570AAW	アームレストリッドASSYトリム	$724.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	8384346	ライナー-アームレスト	$73.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	83110949AA	リベット-膨張タイプ	$0.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	8382792	ヒンジコンソールアレストフロント	$38.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	697581	ねじ M5 X 14 REC パン	$0.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	697583	ワッシャ 0.50IN OD X 0.19INIDX 0.048T BLACK	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	697582	ネジNO10 パンヘッドAB S.T.	$0.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	83124080AAW	カバーASSY、ヒンジ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	80123774AA	CD 収納フロントキャビーボックス	$137.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	8382795	リンクチェックリッドFT右側	$18.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	8382796	リンクチェックリッドFT左側	$18.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	697449	ネジNO8×13 S Tフランジ付AB	$0.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	80140564AA	ロッキングリング、アームレストトップ（クローム）	お問い合わせ	注文するには
	8090153	ロッキングリングアームレストトップ	$27.38	注文するには
	6982296	ロックASSYグローブボックス	$185.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	8383794	ブラケット-ラッチ/ストリッカー取付金具	$17.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	697580	リベット	$0.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	8383486	ブラケット-ブッシュチェックリンク	$9.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	8384701	グロメット-グローブボックスチェックアーム	$3.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	80123921AA	緩衝材、グローブボックス	$0.46	注文するには
	697498PK	ネジ-NO6X13 FLG(10)	$47.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	83123486AAW	フィニッシャーASSY-ロワーAポストRH	$59.52	注文するには
	83123487AAW	フィニッシャーASSY-ロワーAポスト左側	$59.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	697624	ネジNO8×25 RSD C SKヘッド黒	$0.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	699115	ワッシャーカップNO.8 黒亜鉛	$0.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	83111909BAW	パネルエクステンションコンプアッセンブリー	$511.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	80123123BAW	コンソールアセンブリー完成品リアフィード	お問い合わせ	注文するには
	8383797	コンソールアッセンブリーコンプリア	$2,609.13	注文するには
	80125156BAW	コンソール、リア - コンプリートアセンブリー標準装備	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	8384599	シートベルトRR右側	$12.78	注文するには
	697679	ナット	$2.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	8384600	シートベルトRR左側	$12.78	注文するには
	8382840	レセプタクルRR S/ベルト右側	$6.52	注文するには
	8382841	レセプタクルRR S/ベルト左側	$6.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	8385539	RRトリム	$7.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	697630	ねじNO.8×5/8インチなべ頭AB S.T.	$0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	3782038	ワッシャ 11/16IN.OD X 1/4IN.ID X 0.080IN.T	$0.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	697571	ナットロック	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	697679	ナット	$2.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	83125202BAW	パネル、リアクォーター、トリム済み、右側	お問い合わせ	注文するには
	83125203BAW	パネル、リアクォーター、トリムド、左側	お問い合わせ	注文するには
	83123272BAW	パネルリアクォータートリムアセンブリ右側	$2,448.10	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	8383742	ボルスターコンプリートアッセンブリー右側	お問い合わせ	注文するには
	8383743	ボルスターASSY 左側	$309.07	注文するには
	8385900	SPKR グリルリア右サイド	$26.59	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	8385540	RRアッパー	$5.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	697304	ネジ M5 X 10 六角フランジヘッドグレード 8.8	$2.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	697648	ファスナー、モミの木	$0.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	8090364	エスカッション-シートベルト	$6.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	695823	ベゼル-シートベルト	$2.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	697290	プッシュオンフィクサーM3	$0.12	注文するには
	3781231	ランプ-インテリア	$23.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	699118	ナット M3	$0.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	8385541	ブラケット - RRランプ右側	$10.67	注文するには
	8385542	ブラケット - RRランプ左側	$10.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	697468	ねじ/ワッシャー NO8 X19 パンHD AB	$0.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	697571	ナットロック	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	83123990AAW	フィニッシャーアッシー、ロワーAポスト、右側ウィルトンカーペットオプション	お問い合わせ	注文するには
	83123991AAW	フィニッシャーアッシー、ロワーAポスト、左側ウィルトンカーペットオプション	お問い合わせ	注文するには
	697679	ナット	$2.34	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	80121181AAW	フロントコンソールアッセンブリー	80121181AAW フロントコンソールアッセンブリー	$747.05	1
2	697470	ナット M5 NYLOC	697470 ナット M5 NYLOC コンソールからフェイシアへ	$0.05	2
3	697512	ネジ M5×20 六角 HD 8.8	697512 ネジ M5×20 六角 HD 8.8 コンソールからフェイシアへ	$0.12	2
4	697439	ワッシャ M5 大径	697439 ワッシャ M5 大径コンソールからフェイシアへ	$0.05	4
5	697572	ねじNO12 X 5/8インチなべ頭B' S.T.	697572 ねじNO12 X 5/8インチなべ頭B' S.T. コンソールからフェイシアへ	$0.07	2
6	697439	ワッシャ M5 大径	697439 ワッシャ M5 大径コンソールからフェイシアへ	$0.05	2
7	697495	ネジ NO8 X 13 フランジ付 AB S.T.	697495 ネジ NO8 X 13 フランジ付 AB S.T. コンソールからフェイシアへ	$0.11	2
8	697566	ワッシャ M5 大径	697566 ワッシャ M5 大径コンソールからフェイシアへ	$0.11	2
9	697565	スパイアナット在庫あり	697565 スパイアナットコンソールをフロアに固定在庫あり	$0.33	2
10	83111570AAW	アームレストリッドASSYトリム	83111570AAW アームレストリッドASSYトリム	$724.55	1
11	8384346	ライナー-アームレスト	8384346 ライナー-アームレスト	$73.53	1
12	83110949AA	リベット-膨張タイプ在庫あり	83110949AA リベット-膨張タイプ在庫あり	$0.62	12
13	8382792	ヒンジコンソールアレストフロント	8382792 ヒンジコンソールアレストフロント	$38.23	1
14	697581	ねじ M5 X 14 REC パン	697581 ねじ M5 X 14 REC パン	$0.69	2
15	697583	ワッシャ 0.50IN OD X 0.19INIDX 0.048T BLACK	697583 ワッシャ 0.50IN OD X 0.19INIDX 0.048T BLACK	$0.26	5
16	697582	ネジNO10 パンヘッドAB S.T.	697582 ネジNO10 パンヘッドAB S.T.	$0.67	3
17	83124080AAW	カバーASSY、ヒンジ	83124080AAW カバーASSY、ヒンジ	-	1	Enquire
18	80123774AA	CD 収納フロントキャビーボックス	80123774AA CD 収納フロントキャビーボックス	$137.56	1
19	8382795	リンクチェックリッドFT右側	8382795 リンクチェックリッドFT右側	$18.59	1
20	8382796	リンクチェックリッドFT左側	8382796 リンクチェックリッドFT左側	$18.59	1
21	697449	ネジNO8×13 S Tフランジ付AB	697449 ネジNO8×13 S Tフランジ付AB	$0.72	2
22	80140564AA	ロッキングリング、アームレストトップ（クローム）	80140564AA ロッキングリング、アームレストトップ（クローム）ザガート	-	1	Enquire
22	8090153	ロッキングリングアームレストトップ	8090153 ロッキングリングアームレストトップ	$27.38	1
22	6982296	ロックASSYグローブボックス	6982296 ロックASSYグローブボックス	$185.07	1
23	8383794	ブラケット-ラッチ/ストリッカー取付金具	8383794 ブラケット-ラッチ/ストリッカー取付金具	$17.57	1
24	697580	リベット	697580 リベット	$0.14	2
25	8383486	ブラケット-ブッシュチェックリンク	8383486 ブラケット-ブッシュチェックリンク	$9.00	2
26	8384701	グロメット-グローブボックスチェックアーム	8384701 グロメット-グローブボックスチェックアーム	$3.38	2
27	80123921AA	緩衝材、グローブボックス	80123921AA 緩衝材、グローブボックス	$0.46	1
27	697498PK	ネジ-NO6X13 FLG(10)	697498PK ネジ-NO6X13 FLG(10)	$47.03	4
28	83123486AAW	フィニッシャーASSY-ロワーAポストRH	83123486AAW フィニッシャーASSY-ロワーAポストRH	$59.52	1
28	83123487AAW	フィニッシャーASSY-ロワーAポスト左側	83123487AAW フィニッシャーASSY-ロワーAポスト左側	$59.52	1
29	697624	ネジNO8×25 RSD C SKヘッド黒	697624 ネジNO8×25 RSD C SKヘッド黒	$0.39	4
30	699115	ワッシャーカップNO.8 黒亜鉛	699115 ワッシャーカップNO.8 黒亜鉛	$0.55	4
31	83111909BAW	パネルエクステンションコンプアッセンブリー	83111909BAW パネルエクステンションコンプアッセンブリー	$511.06	1
32	80123123BAW	コンソールアセンブリー完成品リアフィード	80123123BAW コンソールアセンブリー完成品リアフィード米国 (V) 303447まで	-	1	Enquire
32	8383797	コンソールアッセンブリーコンプリア	8383797 コンソールアッセンブリーコンプリア米国 (V) 303447まで	$2,609.13	1
32	80125156BAW	コンソール、リア - コンプリートアセンブリー標準装備	80125156BAW コンソール、リア - コンプリートアセンブリー標準装備米国から (V) 303448	-	1	Enquire
32	80123814BAW	コンソールアセンブリー完成品リア非給電	80123814BAW コンソールアセンブリー完成品リア非給電米国以外	$1,111.38	1
33	8384599	シートベルトRR右側	8384599 シートベルトRR右側米国以外	$12.78	1
33	697679	ナット	697679 ナット	$2.34	4
34	8384600	シートベルトRR左側	8384600 シートベルトRR左側米国以外	$12.78	1
34	8382840	レセプタクルRR S/ベルト右側	8382840 レセプタクルRR S/ベルト右側アメリカ	$6.52	1
34	8382841	レセプタクルRR S/ベルト左側	8382841 レセプタクルRR S/ベルト左側アメリカ	$6.52	1
35	8385539	RRトリム	8385539 RRトリム	$7.41	2
36	697630	ねじNO.8×5/8インチなべ頭AB S.T.	697630 ねじNO.8×5/8インチなべ頭AB S.T.	$0.51	4
37	3782038	ワッシャ 11/16IN.OD X 1/4IN.ID X 0.080IN.T	3782038 ワッシャ 11/16IN.OD X 1/4IN.ID X 0.080IN.T	$0.53	4
38	697571	ナットロック	697571 ナットロック	$0.12	4
39	697679	ナット	697679 ナット	$2.34	2
40	83125202BAW	パネル、リアクォーター、トリム済み、右側	83125202BAW パネル、リアクォーター、トリム済み、右側米国から (V) 303448	-	1	Enquire
40	83125203BAW	パネル、リアクォーター、トリムド、左側	83125203BAW パネル、リアクォーター、トリムド、左側米国から (V) 303448	-	1	Enquire
40	83123272BAW	パネルリアクォータートリムアセンブリ右側	83123272BAW パネルリアクォータートリムアセンブリ右側列	$2,448.10	1
40	83123273BAW	パネル・リヤクォーター・トリムド・アッセンブリー左側	83123273BAW パネル・リヤクォーター・トリムド・アッセンブリー左側列	$2,448.10	1
41	8383742	ボルスターコンプリートアッセンブリー右側	8383742 ボルスターコンプリートアッセンブリー右側	-	1	Enquire
41	8383743	ボルスターASSY 左側	8383743 ボルスターASSY 左側	$309.07	1
41	8385900	SPKR グリルリア右サイド	8385900 SPKR グリルリア右サイド	$26.59	1
41	8385901	SPKRグリルリア左側	8385901 SPKRグリルリア左側	$32.24	1
42	8385540	RRアッパー	8385540 RRアッパー	$5.99	2
43	697304	ネジ M5 X 10 六角フランジヘッドグレード 8.8	697304 ネジ M5 X 10 六角フランジヘッドグレード 8.8	$2.13	2
44	697648	ファスナー、モミの木	697648 ファスナー、モミの木	$0.88	2
45	8090364	エスカッション-シートベルト	8090364 エスカッション-シートベルト	$6.50	2
46	695823	ベゼル-シートベルト	695823 ベゼル-シートベルト	$2.41	2
47	697290	プッシュオンフィクサーM3	697290 プッシュオンフィクサーM3 ランプ固定	$0.12	4
47	3781231	ランプ-インテリア	3781231 ランプ-インテリア	$23.16	2
48	699118	ナット M3	699118 ナット M3	$0.09	6
49	8385541	ブラケット - RRランプ右側	8385541 ブラケット - RRランプ右側	$10.67	2
49	8385542	ブラケット - RRランプ左側	8385542 ブラケット - RRランプ左側	$10.67	2
50	697468	ねじ/ワッシャー NO8 X19 パンHD AB	697468 ねじ/ワッシャー NO8 X19 パンHD AB	$0.74	4
51	697571	ナットロック	697571 ナットロック	$0.12	4
52	83123990AAW	フィニッシャーアッシー、ロワーAポスト、右側ウィルトンカーペットオプション	83123990AAW フィニッシャーアッシー、ロワーAポスト、右側ウィルトンカーペットオプション	-	1	Enquire
52	83123991AAW	フィニッシャーアッシー、ロワーAポスト、左側ウィルトンカーペットオプション	83123991AAW フィニッシャーアッシー、ロワーAポスト、左側ウィルトンカーペットオプション	-	1	Enquire
52	697679	ナット	697679 ナット	$2.34	2
