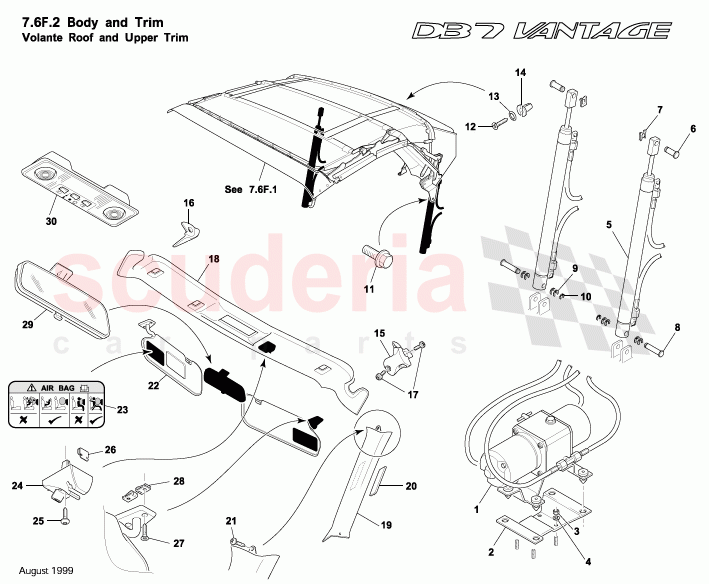

Aston Martin DB7 Vantage - ボランテ・ルーフ＆アッパートリム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	9384381	フードリフトポンプ	$3,432.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	33121998AA	マウティングブラケット油圧ポンプ	$46.21	注文するには
	9384387	フードポンプフィラープラグ	$3.07	注文するには
	9384388	フードポンプリザーバーキット	$152.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	697335	ナット M6 六角	$0.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	9384383	ホース-2200MM～右上シリンダーポート	$501.17	注文するには
	9384384	ホース-2200MM～右下シリンダーポート	$501.17	注文するには
	9384385	ホース-3000MM～左上シリンダーポート	$501.17	注文するには

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	9384382	フードリフトシリンダー	$298.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	9389511	ピン・クレビス	$4.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	9389510	クリッププッシュオン	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	9383985	ピン-フードシリンダー固定	$2.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	9383984	ロックワッシャーフードシリンダー固定	$1.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	9383983	クリップ-フードシリンダー固定	$0.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	703200	Screw M10x25 Hex Flg Hd	$0.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	699121	ネジ-セルフタッピング	$0.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	699122	カップワッシャー	$0.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	697487	ナットインサート	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	9389652	ラッチルーフラッキング右側	$226.52	注文するには
	9389653	ラッチルーフ左側	$226.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	83123810BA	カップフード位置決めピン右側	$318.53	注文するには
	83123811BA	カップフード位置決めピン左側	$318.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	9389601	トルクスドライブ	$12.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	8383754	ASSYコンプリートヘッダー	$816.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	83124914BAW	フィニッシャーASSY、「A」ポスト完成品-右側	お問い合わせ	注文するには
	83124915BAW	フィニッシャーASSY、「A」ポストコンプリート左側	お問い合わせ	注文するには
	83140120AAW	A'ポストアッパーアッシー、右側完成品	お問い合わせ	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	8383387	ベルクロデュアルロック SJ3551 (100MM)	$1.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	697551	ネジS.F.	$0.04	注文するには
	92002	右ハンドル運転席サンバイザーメインアッセンブリー	$966.36	注文するには
	92000	左ハンドル運転席サンバイザーメインアッセンブリー	$966.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	92001	右ハンドル助手席サンバイザーメインアッセンブリー(鏡面)	$966.36	注文するには
	91999	左ハンドル助手席サンバイザーメインASSY(鏡面)	$966.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	9790425	エアバッグ警告ラベル	$2.66	注文するには
	9790423	エアバッグ警告ラベル英語	$3.73	注文するには
	9790434	エアバッグ警告ラベル（フランス語	$2.66	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	8382812B	フックサンバイザーベージュ	$33.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	699138	ネジ-セルフタッピング、亜鉛クリア	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	6280000806	ネジNO8×3/4パン	$0.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	697532	ナットスプリングUタイプ8X(2.0-2.8)	$2.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	8026337	粘着パッド	$4.96	注文するには
	8082833	ミラーASSY RR ビューインテリア	$136.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	8384823	スナップサック	$0.46	注文するには
	697517PK	Washer M6x1.6, Black	$22.80	注文するには
	697495	ネジ NO8 X 13 フランジ付 AB S.T.	$0.11	注文するには

...and 6 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	9384381	フードリフトポンプ	9384381 フードリフトポンプ	$3,432.52	1
2	33121998AA	マウティングブラケット油圧ポンプ	33121998AA マウティングブラケット油圧ポンプ	$46.21	1
2	9384387	フードポンプフィラープラグ	9384387 フードポンプフィラープラグ	$3.07	1
2	9384388	フードポンプリザーバーキット	9384388 フードポンプリザーバーキット	$152.38	1
3	697335	ナット M6 六角	697335 ナット M6 六角	$0.43	2
4	9384383	ホース-2200MM～右上シリンダーポート	9384383 ホース-2200MM～右上シリンダーポート To upper RH cylinder port	$501.17	1
4	9384384	ホース-2200MM～右下シリンダーポート	9384384 ホース-2200MM～右下シリンダーポート To lower RH cylinder port	$501.17	1
4	9384385	ホース-3000MM～左上シリンダーポート	9384385 ホース-3000MM～左上シリンダーポート To upper LH cylinder port	$501.17	1
4	9384386	ホース-3000MM～左下シリンダーポート	9384386 ホース-3000MM～左下シリンダーポート To lower LH cylinder port	$501.17	1
4	703128	LOCKWASHER, M6, SINGLECOIL	703128 LOCKWASHER, M6, SINGLECOIL	$0.23	2
4	9362417	マウンティングスペーサー	9362417 マウンティングスペーサー	-	4	Enquire
4	9362418	マウンティングフット	9362418 マウンティングフット	-	4	Enquire
5	9384382	フードリフトシリンダー	9384382 フードリフトシリンダー	$298.60	2
6	9389511	ピン・クレビス	9389511 ピン・クレビス Lift cyl top fixing	$4.89	2
7	9389510	クリッププッシュオン	9389510 クリッププッシュオン Lift cyl top fixing	$1.57	2
8	9383985	ピン-フードシリンダー固定	9383985 ピン-フードシリンダー固定 Lift cyl lower fixing	$2.19	2
9	9383984	ロックワッシャーフードシリンダー固定	9383984 ロックワッシャーフードシリンダー固定 Lift cyl lower fixing	$1.25	2
10	9383983	クリップ-フードシリンダー固定	9383983 クリップ-フードシリンダー固定 Lift cyl lower fixing	$0.77	4
11	703200	Screw M10x25 Hex Flg Hd	703200 Screw M10x25 Hex Flg Hd Main roof fixing	$0.73	6
12	699121	ネジ-セルフタッピング	699121 ネジ-セルフタッピング	$0.50	8
13	699122	カップワッシャー	699122 カップワッシャー	$0.09	8
14	697487	ナットインサート	697487 ナットインサート	$1.60	8
15	9389652	ラッチルーフラッキング右側	9389652 ラッチルーフラッキング右側	$226.52	1
15	9389653	ラッチルーフ左側	9389653 ラッチルーフ左側	$226.52	1
16	83123810BA	カップフード位置決めピン右側	83123810BA カップフード位置決めピン右側	$318.53	1
16	83123811BA	カップフード位置決めピン左側	83123811BA カップフード位置決めピン左側	$318.53	1
17	9389601	トルクスドライブ	9389601 トルクスドライブ Fixing lower latch	$12.55	4
18	8383754	ASSYコンプリートヘッダー	8383754 ASSYコンプリートヘッダー	$816.03	1
19	83124914BAW	フィニッシャーASSY、「A」ポスト完成品-右側	83124914BAW フィニッシャーASSY、「A」ポスト完成品-右側 USA From (V) 303448	-	1	Enquire
19	83124915BAW	フィニッシャーASSY、「A」ポストコンプリート左側	83124915BAW フィニッシャーASSY、「A」ポストコンプリート左側 USA From (V) 303448	-	1	Enquire
19	83140120AAW	A'ポストアッパーアッシー、右側完成品	83140120AAW A'ポストアッパーアッシー、右側完成品 Zagato	-	1	Enquire
19	83140121AAW	'A'ポストアッパーアッシー、左側完成品	83140121AAW 'A'ポストアッパーアッシー、左側完成品 Zagato	-	1	Enquire
19	83140126AAW	トリムパネル、「A」ポスト上部、右側	83140126AAW トリムパネル、「A」ポスト上部、右側 Zagato	-	1	Enquire
19	83140127AAW	トリムパネル、「A」ポスト・アッパー、左側	83140127AAW トリムパネル、「A」ポスト・アッパー、左側 Zagato	-	1	Enquire
19	8383752	コンポAフィニッシャーAポスト右	8383752 コンポAフィニッシャーAポスト右 ROW	$674.97	1
19	8383753	コンプ組み付けフィニッシャーA ポスト左側	8383753 コンプ組み付けフィニッシャーA ポスト左側 ROW	$674.97	1
20	8383387	ベルクロデュアルロック SJ3551 (100MM)	8383387 ベルクロデュアルロック SJ3551 (100MM)	$1.93	2
21	697551	ネジS.F.	697551 ネジS.F. Header finisher to body	$0.04	2
21	92002	右ハンドル運転席サンバイザーメインアッセンブリー	92002 右ハンドル運転席サンバイザーメインアッセンブリー RHD	$966.36	1
21	92000	左ハンドル運転席サンバイザーメインアッセンブリー	92000 左ハンドル運転席サンバイザーメインアッセンブリー LHD	$966.36	1
22	92001	右ハンドル助手席サンバイザーメインアッセンブリー(鏡面)	92001 右ハンドル助手席サンバイザーメインアッセンブリー(鏡面) RHD	$966.36	1
22	91999	左ハンドル助手席サンバイザーメインASSY(鏡面)	91999 左ハンドル助手席サンバイザーメインASSY(鏡面) LHD	$966.36	1
23	9790425	エアバッグ警告ラベル	9790425 エアバッグ警告ラベル USA/CDN only	$2.66	2
23	9790423	エアバッグ警告ラベル英語	9790423 エアバッグ警告ラベル英語 USA/CDN only	$3.73	2
23	9790434	エアバッグ警告ラベル（フランス語	9790434 エアバッグ警告ラベル（フランス語 CDN only	$2.66	2
23	9790424	エアバッグ警告ラベル（フランス語	9790424 エアバッグ警告ラベル（フランス語 CDN only	$3.73	2
24	8382812B	フックサンバイザーベージュ	8382812B フックサンバイザーベージュ	$33.79	2
25	699138	ネジ-セルフタッピング、亜鉛クリア	699138 ネジ-セルフタッピング、亜鉛クリア	$0.48	4
26	6280000806	ネジNO8×3/4パン	6280000806 ネジNO8×3/4パン	$0.52	4

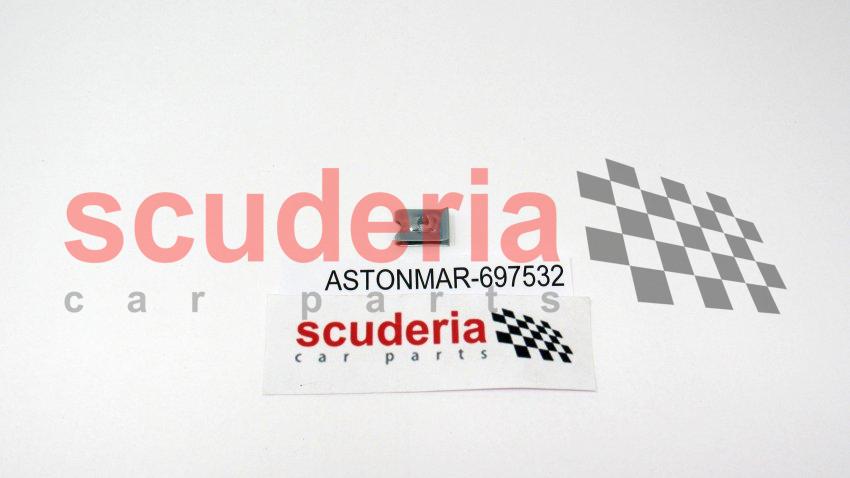

27	697532	ナットスプリングUタイプ8X(2.0-2.8)	697532 ナットスプリングUタイプ8X(2.0-2.8)	$2.16	4
28	8026337	粘着パッド	8026337 粘着パッド Cut to shape	$4.96	1

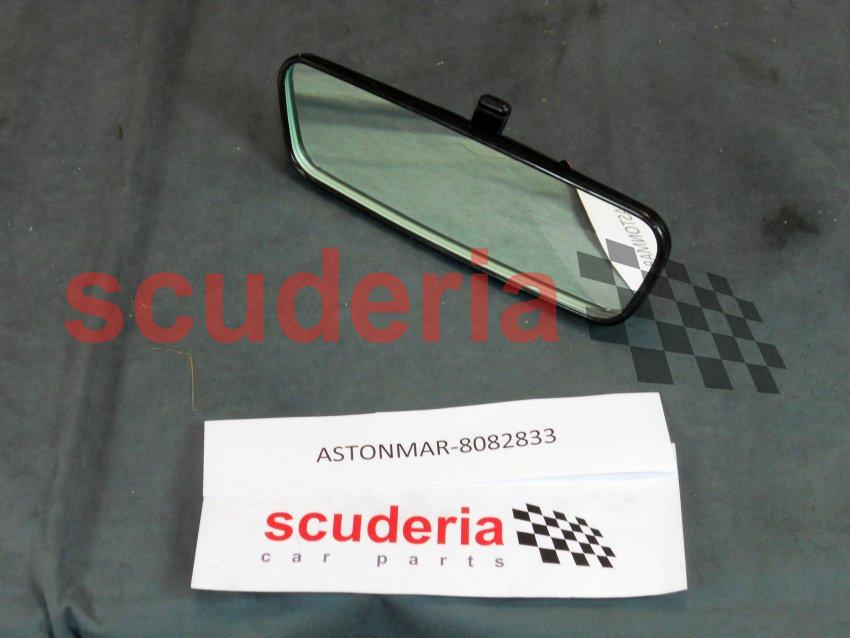

28	8082833	ミラーASSY RR ビューインテリア	8082833 ミラーASSY RR ビューインテリア	$136.02	1
29	8384823	スナップサック	8384823 スナップサック Zagato	$0.46	13
29	697517PK	Washer M6x1.6, Black	697517PK Washer M6x1.6, Black Zagato	$22.80	2
29	697495	ネジ NO8 X 13 フランジ付 AB S.T.	697495 ネジ NO8 X 13 フランジ付 AB S.T. Zagato	$0.11	2
29	697645	ネジ-セルフドリル	697645 ネジ-セルフドリル Zagato	$0.52	4
29	697468	ねじ/ワッシャー NO8 X19 パンHD AB	697468 ねじ/ワッシャー NO8 X19 パンHD AB Zagato	$0.73	5
29	697565	Nut, spire, rear wheelarch liner	697565 Nut, spire, rear wheelarch liner Zagato	$0.59	5
29	93100442	アッセンブリー収納バッグフードカバー（黒	93100442 アッセンブリー収納バッグフードカバー（黒	$1,647.57	1
29	8384159B	ライトマップ/ルーフベージュ	8384159B ライトマップ/ルーフベージュ	$154.09	1
29	9384583	フード収納用エンベロープ各種カラー/マット	9384583 フード収納用エンベロープ各種カラー/マット	$2,314.58	1
