Aston Martin DB7 Vantage - ボランテ・ドア＆ルーフ・シール

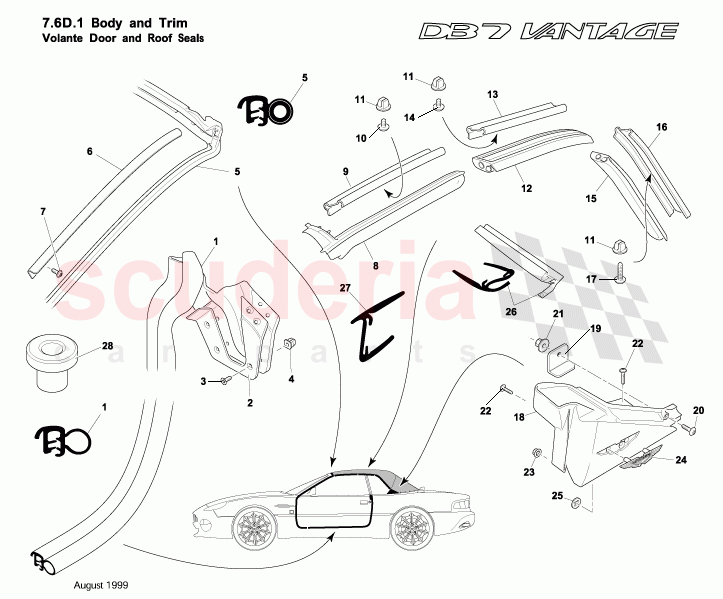

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	7784076	シールASSY LWR 左側	$1,010.54	注文するには
	7784075	シールASSY LWR 右側	$1,010.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	7884072	リテーナーシールB'ポスト左側	$4.28	注文するには
	7884071	リテーナーシールB'ポスト右側	$4.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	697687	ネジ、NO.6 X 9.5皿頭	$0.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	697688	ロカットナット	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	77150108AA	シール ASSY - アッパー、変更後、右側	お問い合わせ	注文するには
	77150109AA	シールASSY - アッパー、変更後、左側	お問い合わせ	注文するには
	7784075	シールASSY LWR 右側	$1,010.54	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	7884070	ASSYリテーナーウェザーストリップ左側Aポスト	$213.86	注文するには
	7884069	アッセンブリリテーナーウェザーストリップ右側 A' ポスト	$218.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	697477	Screw, No.6 x9.5	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	7783987	アッセンブリーシールルーフフレームフロント左側	$522.71	注文するには
	7783986	アッセンブリーシールルーフフレームフロント右側	$547.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	9383977	MTG レールルーフフレームフロント左側	$50.72	注文するには
	9383976	MGレールルーフフレームフロントRH	$50.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	697323	ネジNO8×3/8S.T.REC FLG	$0.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	697682	ロカットナット	$2.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	7783989	アッセンブリーシールルーフフレームRR左側	$470.45	注文するには
	7783988	アッセンブリーシールルーフフレーム RR 右側	$479.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	9383981	MTG レールルーフフレームリア左側	$43.16	注文するには
	9383980	MTG レールルーフフレームリア右側	$43.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	697323	ネジNO8×3/8S.T.REC FLG	$0.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	7783991	アッセンブリーシールメインコラム左側	$503.84	注文するには
	7783990	アッセンブリーシールメインコラム右側	$470.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	9383979	MTGレールメインカラム左側	$43.16	注文するには
	9383978	MTG レールメインコラム右側	$43.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	697497PK	ネジ-NO8×19 FLG(20)	$38.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	7784078	アッセンブリーシールウエストCポスト左側	$452.37	注文するには
	7784077	アッセンブリーシールウエストC'ポスト右側	$463.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	83111516AA	ブラケット - マケット	$8.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	697437	ねじNO12×5/8S Tなべ頭AB	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	697492	ナットプラスチックプッシュ	$0.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	697497PK	ネジ-NO8×19 FLG(20)	$38.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	702295	Nut M5 Hex flng pc8	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	7884079	バッジ-アストンマーティン	$127.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	77124158BA	ウエストシール、クォーターガラス、右側	お問い合わせ	注文するには
	697290	プッシュオンフィクサーM3	$0.12	注文するには
	6583141	リテーナーウエストシールアセンブリー INR ドライブ右側	$73.13	注文するには

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	77124149BA	クォーターガラスウエストシール左側	$195.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	77124148BA	ウェストシール右側コンボ	$767.73	注文するには
	77124147BA	ウエストシール左側コンボ	$727.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	77140676AA	ウエストシールアウター右サイド	$227.34	注文するには
	77140677AA	ウエストシールアウター左サイド	$227.34	注文するには
	697666	粘着テープ、両面	$73.38	注文するには

...and 1 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	7784076	シールASSY LWR 左側	7784076 シールASSY LWR 左側	$1,010.54	1
1	7784075	シールASSY LWR 右側	7784075 シールASSY LWR 右側	$1,010.54	1
2	7884072	リテーナーシールB'ポスト左側	7884072 リテーナーシールB'ポスト左側	$4.28	1
2	7884071	リテーナーシールB'ポスト右側	7884071 リテーナーシールB'ポスト右側	$4.71	1
3	697687	ネジ、NO.6 X 9.5皿頭	697687 ネジ、NO.6 X 9.5皿頭 Retainers to 'B' post	$0.23	8
4	697688	ロカットナット	697688 ロカットナット Retainers to 'B' post	$0.07	10
5	77150108AA	シール ASSY - アッパー、変更後、右側	77150108AA シール ASSY - アッパー、変更後、右側 DBAR1	-	1	Enquire
5	77150109AA	シールASSY - アッパー、変更後、左側	77150109AA シールASSY - アッパー、変更後、左側 DBAR1	-	1	Enquire
5	7784075	シールASSY LWR 右側	7784075 シールASSY LWR 右側 DBAR1	$1,010.54	1
5	7784076	シールASSY LWR 左側	7784076 シールASSY LWR 左側 DBAR1	$1,010.54	1
5	7784074	シールASSY アッパー	7784074 シールASSY アッパー	$2,025.77	1
6	7884070	ASSYリテーナーウェザーストリップ左側Aポスト	7884070 ASSYリテーナーウェザーストリップ左側Aポスト	$213.86	1
6	7884069	アッセンブリリテーナーウェザーストリップ右側 A' ポスト	7884069 アッセンブリリテーナーウェザーストリップ右側 A' ポスト	$218.12	1
7	697477	Screw, No.6 x9.5	697477 Screw, No.6 x9.5 Weathershield to 'A' post	$0.11	8
8	7783987	アッセンブリーシールルーフフレームフロント左側	7783987 アッセンブリーシールルーフフレームフロント左側	$522.71	1
8	7783986	アッセンブリーシールルーフフレームフロント右側	7783986 アッセンブリーシールルーフフレームフロント右側	$547.13	1
9	9383977	MTG レールルーフフレームフロント左側	9383977 MTG レールルーフフレームフロント左側	$50.72	1
9	9383976	MGレールルーフフレームフロントRH	9383976 MGレールルーフフレームフロントRH	$50.72	1
10	697323	ネジNO8×3/8S.T.REC FLG	697323 ネジNO8×3/8S.T.REC FLG Front Roof Rail to Hood	$0.55	8
11	697682	ロカットナット	697682 ロカットナット Seal carriers to frame	$2.64	20
12	7783989	アッセンブリーシールルーフフレームRR左側	7783989 アッセンブリーシールルーフフレームRR左側	$470.45	1
12	7783988	アッセンブリーシールルーフフレーム RR 右側	7783988 アッセンブリーシールルーフフレーム RR 右側	$479.88	1
13	9383981	MTG レールルーフフレームリア左側	9383981 MTG レールルーフフレームリア左側	$43.16	1
13	9383980	MTG レールルーフフレームリア右側	9383980 MTG レールルーフフレームリア右側	$43.16	1
14	697323	ネジNO8×3/8S.T.REC FLG	697323 ネジNO8×3/8S.T.REC FLG Rear Roof Rail to Hood	$0.55	6
15	7783991	アッセンブリーシールメインコラム左側	7783991 アッセンブリーシールメインコラム左側	$503.84	1
15	7783990	アッセンブリーシールメインコラム右側	7783990 アッセンブリーシールメインコラム右側	$470.45	1
16	9383979	MTGレールメインカラム左側	9383979 MTGレールメインカラム左側	$43.16	1
16	9383978	MTG レールメインコラム右側	9383978 MTG レールメインコラム右側	$43.16	1
17	697497PK	ネジ-NO8×19 FLG(20)	697497PK ネジ-NO8×19 FLG(20) Main Column Rail to Hood	$38.33	6
18	7784078	アッセンブリーシールウエストCポスト左側	7784078 アッセンブリーシールウエストCポスト左側	$452.37	1
18	7784077	アッセンブリーシールウエストC'ポスト右側	7784077 アッセンブリーシールウエストC'ポスト右側	$463.55	1
19	83111516AA	ブラケット - マケット	83111516AA ブラケット - マケット	$8.29	2
20	697437	ねじNO12×5/8S Tなべ頭AB	697437 ねじNO12×5/8S Tなべ頭AB 'C' post Seal	$0.12	2
21	697492	ナットプラスチックプッシュ	697492 ナットプラスチックプッシュ	$0.14	2
22	697497PK	ネジ-NO8×19 FLG(20)	697497PK ネジ-NO8×19 FLG(20) 'C' post Seal	$38.33	4
23	702295	Nut M5 Hex flng pc8	702295 Nut M5 Hex flng pc8	$0.18	2
24	7884079	バッジ-アストンマーティン	7884079 バッジ-アストンマーティン	$127.30	2
25	77124158BA	ウエストシール、クォーターガラス、右側	77124158BA ウエストシール、クォーターガラス、右側 From (V) 302253	-	1	Enquire
25	697290	プッシュオンフィクサーM3	697290 プッシュオンフィクサーM3 AML Wing Badge	$0.12	4
25	6583141	リテーナーウエストシールアセンブリー INR ドライブ右側	6583141 リテーナーウエストシールアセンブリー INR ドライブ右側	$73.13	1
25	6583142	リテーナーウエストシールアセンブリー INR ドライブ左側	6583142 リテーナーウエストシールアセンブリー INR ドライブ左側	$179.29	1
25	7790122	ウエストレールインナーRH	7790122 ウエストレールインナーRH	$270.39	1
25	7790121	ウエストレール内側-LH	7790121 ウエストレール内側-LH	$270.39	1
25	77111956AA	ポスト・エリア - セカンダリー・シール	77111956AA ポスト・エリア - セカンダリー・シール	$5.10	2
26	77124149BA	クォーターガラスウエストシール左側	77124149BA クォーターガラスウエストシール左側 From (V) 302253	$195.15	1
27	77124148BA	ウェストシール右側コンボ	77124148BA ウェストシール右側コンボ From (V) 302253	$767.73	1
27	77124147BA	ウエストシール左側コンボ	77124147BA ウエストシール左側コンボ From (V) 302253	$727.19	1
28	77140676AA	ウエストシールアウター右サイド	77140676AA ウエストシールアウター右サイド Zagato	$227.34	1
28	77140677AA	ウエストシールアウター左サイド	77140677AA ウエストシールアウター左サイド Zagato	$227.34	1
28	697666	粘着テープ、両面	697666 粘着テープ、両面 Zagato	$73.38	-
28	9384073	スペーサーCポストフード固定	9384073 スペーサーCポストフード固定	$11.98	2
