Sump and Lubrication of Aston Martin Aston Martin GT DB11 (2017-2023)

すべて見る

Aston Martin GT DB11 (2017-2023) - Sump and Lubrication

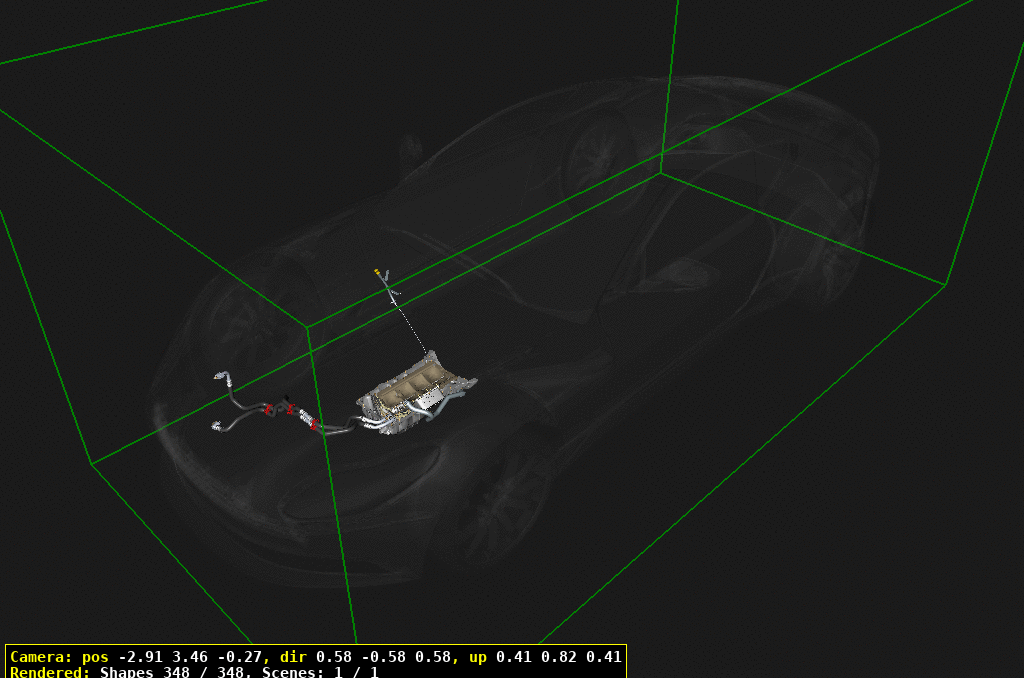

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
10	JY53SE6675AC	オイルパン	JY53SE6675AC オイルパン	$4,575.54	1
20	JY53SE6730AA	OIL DRAIN PLUG, M14 IN STOCK	JY53SE6730AA OIL DRAIN PLUG, M14 IN STOCK	$33.81	1
30	JY53SE6734AA	SEALING RING, M14 IN STOCK	JY53SE6734AA SEALING RING, M14 ALWAYS REPLACE. DO NOTREUSE IN STOCK	$7.42	1
40	JY53SE6A832AA	オイルフィルターキット IN STOCK	JY53SE6A832AA オイルフィルターキット Includes item 50 IN STOCK	$358.67	1
50	JY53SE6744AA	OIL FILTER with O RING IN STOCK	JY53SE6744AA OIL FILTER with O RING Cartridge Insert IN STOCK	$69.45	1
70	HY53SE9T515AB	PIPE ASSEMBLY, OIL	HY53SE9T515AB PIPE ASSEMBLY, OIL Includes items 80 & 90	$1,180.63	1
80	MY83SE00815AA	Oリング	MY83SE00815AA Oリング	$162.68	1
90	JY53SE00815EA	O RING, 26x3mm	JY53SE00815EA O RING, 26x3mm	$13.22	1
100	JY53SEHS000017AA	SCREW, M6x16, TORX HEAD	JY53SEHS000017AA SCREW, M6x16, TORX HEAD	$14.98	4
110	JY53SE17443AA	シール	JY53SE17443AA シール Main Oil Feed	$71.21	1
120	JY53SEHS000041AA	SCREW, M6x25, MALE TORX	JY53SEHS000041AA SCREW, M6x25, MALE TORX	$9.40	19
130	JY53SE6750AA	DIPSTICK, OIL MEASURING	JY53SE6750AA DIPSTICK, OIL MEASURING	$184.71	1
140	JY53SE6754AA	TUBE, DIPSTICK	JY53SE6754AA TUBE, DIPSTICK	$498.80	1
150	JY53SE00815FA	Oリング	JY53SE00815FA Oリング Dipstick Tube to Engine	$21.04	1
160	JY53SE00815GA	Oリング	JY53SE00815GA Oリング Dipstick to Tube	$26.42	1
200	JY53SE6621AA	オイルポンプアッセンブリー	JY53SE6621AA オイルポンプアッセンブリー Includes item 210 & 220	$4,876.42	1
210	HY53SE6C880AA	HYDRAULIC DIRECTIONALVALVE	HY53SE6C880AA HYDRAULIC DIRECTIONALVALVE	$315.79	1
220	JY53SEHS000011AA	SCREW, M4, PAN HEAD	JY53SEHS000011AA SCREW, M4, PAN HEAD	$7.19	2
230	JY53SE6L266CA	CHAIN TENSIONER BLADE	JY53SE6L266CA CHAIN TENSIONER BLADE	$60.68	1
240	JY53SE6B660AA	WINDAGE TRAY & SUCTIONPIPE	JY53SE6B660AA WINDAGE TRAY & SUCTIONPIPE -> VIN L10807 / M10800	$577.06	1
241	NY53-SE6B660-AA	WINDAGE TRAY & SUCTIONPIPE	NY53-SE6B660-AA WINDAGE TRAY & SUCTIONPIPE VIN L10808 / M10801->	-	1	Enquire
250	JY53SE61J18AA	O RING, 26x3mm	JY53SE61J18AA O RING, 26x3mm	$21.54	1
260	JY53SE6686AB	スペーサープレート	JY53SE6686AB スペーサープレート	$191.93	1
270	JY53SE108231BA	SCREW, OIL PUMP to BLOCK	JY53SE108231BA SCREW, OIL PUMP to BLOCK	$57.83	2
280	JY53SEHS000035AA	SCREW, M8x80, TORX HEAD	JY53SEHS000035AA SCREW, M8x80, TORX HEAD	$24.41	1
290	JY53SEHS000017AA	SCREW, M6x16, TORX HEAD	JY53SEHS000017AA SCREW, M6x16, TORX HEAD	$14.98	5
300	JY53SE6A895AA	DRIVE CHAIN, OIL PUMP	JY53SE6A895AA DRIVE CHAIN, OIL PUMP	$590.28	1
310	JY53SE108231AA	ピボットボルト	JY53SE108231AA ピボットボルト	$22.06	1
320	JY53SE17443BA	成形シール	JY53SE17443BA 成形シール	$124.94	2
400	JY53SE6A642AA	OIL COOLER, OIL/WATER	JY53SE6A642AA OIL COOLER, OIL/WATER Engine Mounted	$1,352.67	1
410	JY53SEHS000004AA	SCREW, M6x20, PAN HEAD	JY53SEHS000004AA SCREW, M6x20, PAN HEAD	$10.37	6
420	JY53SE61J17AB	SEAL, COOLER to BLOCK	JY53SE61J17AB SEAL, COOLER to BLOCK	$175.63	1
430	JY53SE6L635AA	REGULATOR, OILTEMPERATURE	JY53SE6L635AA REGULATOR, OILTEMPERATURE	$457.88	1
440	JY53SE6670AA	スプリング	JY53SE6670AA スプリング	$19.20	1
450	RY53SE6L635AB	バルブハウジング	RY53SE6L635AB バルブハウジング Includes item 460	$184.44	1
460	JY53SE61J17BA	Oリング	JY53SE61J17BA Oリング	$22.06	1
470	JY53SEHS000004AA	SCREW, M6x20, PAN HEAD	JY53SEHS000004AA SCREW, M6x20, PAN HEAD	$10.37	2
480	JY536B747AA	HOSE ASSEMBLY, OIL-AIRCOOLER, INLET	JY536B747AA HOSE ASSEMBLY, OIL-AIRCOOLER, INLET	$805.57	1
490	JY536B748AA	HOSE ASSEMBLY, OIL-AIRCOOLER, OUTLET	JY536B748AA HOSE ASSEMBLY, OIL-AIRCOOLER, OUTLET	$835.65	1
500	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 IN STOCK	$0.34	4
510	JY53109090AB	PIPE CLIP, 23x2mm	JY53109090AB PIPE CLIP, 23x2mm	$4.19	3
