Engine Ancillaries of Aston Martin Aston Martin GT DB11 (2017-2023)

すべて見る

Aston Martin GT DB11 (2017-2023) - Engine Ancillaries

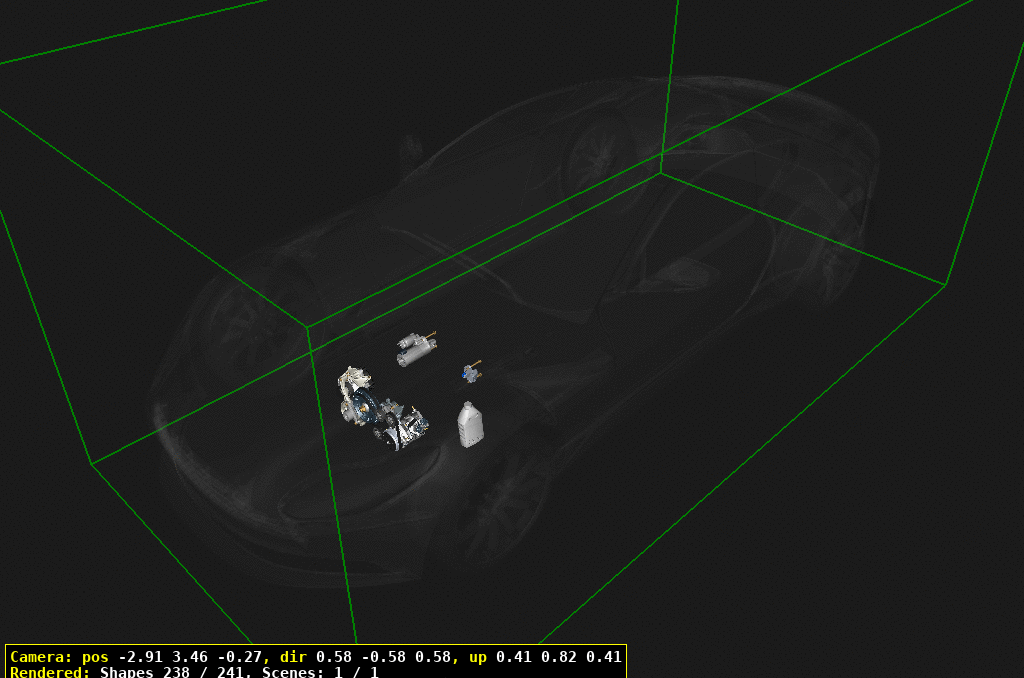

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
20	JY53SE8620AA	フェードベルト	JY53SE8620AA フェードベルト Aircon Compressor	$242.03	1
30	JY53SE19A216AA	ガイドプーリー	JY53SE19A216AA ガイドプーリー Grooved	$253.01	1
40	JY53SE6B209AA	ベルトテンショナー	JY53SE6B209AA ベルトテンショナー Aircon Belt	$1,198.47	1
50	JY53SE8B616AA	ブラケット	JY53SE8B616AA ブラケット Tensioner Mounting	$607.71	1
60	JY53SEHS000037AA	BOLT, M8x30, PAN HEAD	JY53SEHS000037AA BOLT, M8x30, PAN HEAD Tensioner Fixing	$18.61	2
70	JY53SEHS000008AA	BOLT, M8x20, PAN HEAD	JY53SEHS000008AA BOLT, M8x20, PAN HEAD	$16.44	2
80	JY53SE19A216BA	ガイドプーリー	JY53SE19A216BA ガイドプーリー Plain	$253.01	2
90	JY53SE8620BA	フェードベルト	JY53SE8620BA フェードベルト Alternator	$257.36	1
100	JY53SE6B209BA	ベルトテンショナー	JY53SE6B209BA ベルトテンショナー Alternator Belt	$1,146.56	1
110	JY53SE8B616BA	BEAM BRACKET	JY53SE8B616BA BEAM BRACKET Tensioner Mounting	$571.74	1
130	JY53SEHS000009AA	SCREW, M8x25, PAN HEAD	JY53SEHS000009AA SCREW, M8x25, PAN HEAD	$7.13	1
140	JY53SEHS000038AA	SCREW, M8x50, PAN HEAD	JY53SEHS000038AA SCREW, M8x50, PAN HEAD	$14.60	1
200	JY5319D629AD	AIR CONDITIONINGCOMPRESSOR	JY5319D629AD AIR CONDITIONINGCOMPRESSOR	$1,800.59	1
210	707443	BOLT, M8x90	707443 BOLT, M8x90	$1.75	3
220	HY5319A501AA	SP-A2 PAG Oil	HY5319A501AA SP-A2 PAG Oil 250ml can	$596.59	A/R
250	JY53SE6316AA	DRIVE PULLEY with DAMPER	JY53SE6316AA DRIVE PULLEY with DAMPER	$4,500.27	1
260	JY53SE218104AA	スペーサー	JY53SE218104AA スペーサー	$83.28	1
270	JY53SE6K340AA	BOLT, FLANGED HEAD	JY53SE6K340AA BOLT, FLANGED HEAD	$125.91	1
300	JY53SE10300AA	ALTERNATOR, 250 AMP	JY53SE10300AA ALTERNATOR, 250 AMP	$5,032.50	1
310	JY53SE10239AA	ブラケット	JY53SE10239AA ブラケット	$469.68	1
320	JY53SEHS000039AA	SCREW, M8x30, FLG HD	JY53SEHS000039AA SCREW, M8x30, FLG HD	$12.43	3
330	JY53SEHS000040AA	SCREW, M8x90	JY53SEHS000040AA SCREW, M8x90	$29.03	2
400	JY53SE11000AA	スターターモーター	JY53SE11000AA スターターモーター	$2,258.88	1
410	JY53SE6366AA	COVER PLATE, STARTERMOTOR	JY53SE6366AA COVER PLATE, STARTERMOTOR	$35.50	1
420	JY5311K195AA	BLANKING COVER, STARTER	JY5311K195AA BLANKING COVER, STARTER Less GPF	$32.68	1
421	JY5311K195BA	BLANKING COVER, STARTER	JY5311K195BA BLANKING COVER, STARTER With GPF	$71.19	1
430	MY8314A163AA	FIRTREE CLIP, withANTI-ROTATION	MY8314A163AA FIRTREE CLIP, withANTI-ROTATION With GPF	$2.07	1
440	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭	$0.59	2
450	707128	BOLT, M10x85, HEX HEAD	707128 BOLT, M10x85, HEX HEAD	$2.87	4
