Cooling System of Aston Martin Aston Martin GT DB11 (2017-2023)

すべて見る

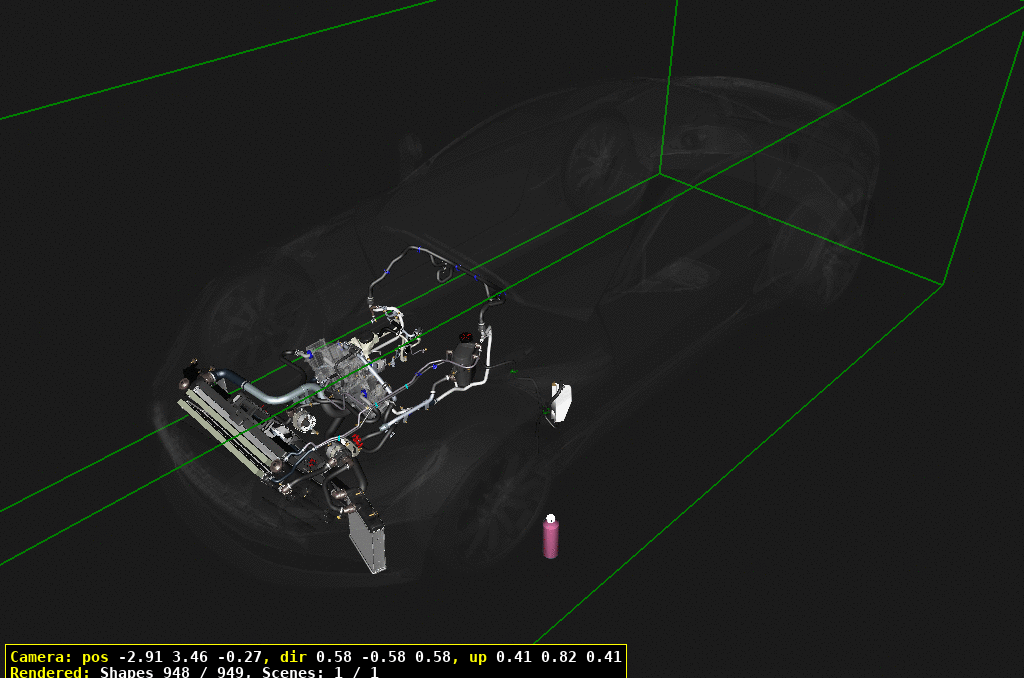

Aston Martin GT DB11 (2017-2023) - 冷却システム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
20	JY538333AB	トップホースアセンブリ	JY538333AB トップホースアセンブリ	$680.37	1
30	JY5361J31AB	BOTTOM HOSE ASSEMBLY	JY5361J31AB BOTTOM HOSE ASSEMBLY	$313.61	1
40	JY538B566AA	PIPE, INLET, RUN-ON PUMP	JY538B566AA PIPE, INLET, RUN-ON PUMP	$540.27	1
50	JY538C419AB	RUN-ON PUMP ASSEMBLY	JY538C419AB RUN-ON PUMP ASSEMBLY Includes item 60	$639.73	1
60	4G430410BB	ネジ、セルフタッピング IN STOCK	4G430410BB ネジ、セルフタッピング IN STOCK	$8.51	3
70	JY538C350AB	DEGAS HOSE	JY538C350AB DEGAS HOSE To Header Tank	$360.73	1
80	JY538C363AA	DEGAS HOSE ASSEMBLY	JY538C363AA DEGAS HOSE ASSEMBLY	$129.75	1
90	JY538063AB	DEGAS HOSE ASSEMBLY,RADIATOR	JY538063AB DEGAS HOSE ASSEMBLY,RADIATOR	$272.98	1
100	HY5319B518AE	クーラントリザーバ	HY5319B518AE クーラントリザーバ	$396.28	1
110	RY538101AA	CAP ASSEMBLY, 180kPa	RY538101AA CAP ASSEMBLY, 180kPa	$169.24	1
120	HY538B081AA	HOSE, OVERFLOW BOTTLE	HY538B081AA HOSE, OVERFLOW BOTTLE	$126.29	1
130	6G33TBD2BA	Tank, overflow IN STOCK	6G33TBD2BA Tank, overflow IN STOCK	$58.35	1
140	HY538N029AA	ドレンホース	HY538N029AA ドレンホース	$101.03	1
150	703152PK	Screw and Washer M6x20 Hex IN STOCK	703152PK Screw and Washer M6x20 Hex Pack of 10 IN STOCK	$6.95	2
170	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 IN STOCK	$0.34	2
180	JY53-2L202-AA	SUPPORT BRACKET, T-PIECE	JY53-2L202-AA SUPPORT BRACKET, T-PIECE	-	1	Enquire
190	JY53E804707AA	SCREW, M10x20, TORX T50	JY53E804707AA SCREW, M10x20, TORX T50	$2.64	2
200	HY53482907AA	C CLIP, 8mm	HY53482907AA C CLIP, 8mm	$2.57	2
260	JY53SE8063AA	DEGAS HOSE, THERMOSTAT	JY53SE8063AA DEGAS HOSE, THERMOSTAT	$388.29	1
270	JY53322666AAPK	COOLANT, G40	JY53322666AAPK COOLANT, G40 1 Litre, Pack of 10	$228.88	1
300	JY539H299AB	INLET HOSE ASSEMBLY,CHARGE COOLERS	JY539H299AB INLET HOSE ASSEMBLY,CHARGE COOLERS	$379.31	1
310	JY5318K582AA	OUTLET HOSE ASSEMBLY	JY5318K582AA OUTLET HOSE ASSEMBLY	$301.36	1
320	HY5315167AA	INLET HOSE ASSEMBLY	HY5315167AA INLET HOSE ASSEMBLY	$85.65	1
330	JY539H298AB	OUTLET HOSE ASSEMBLY,WCAC, LH	JY539H298AB OUTLET HOSE ASSEMBLY,WCAC, LH	$153.97	1
340	JY538K101AA	OUTLET HOSE ASSEMBLY,AUXILIARY, LH	JY538K101AA OUTLET HOSE ASSEMBLY,AUXILIARY, LH	$133.74	1
350	HY538B591AB	WATER PUMP, ELECTRIC, LH	HY538B591AB WATER PUMP, ELECTRIC, LH Auxiliary	$874.79	1
360	HY538B590AB	WATER PUMP, ELECTRIC, RH	HY538B590AB WATER PUMP, ELECTRIC, RH Auxiliary	$874.79	1
370	HY538N503AC	MOUNTING BRACKET, WATERPUMP	HY538N503AC MOUNTING BRACKET, WATERPUMP Auxiliary	$173.01	2
380	HY538N502AA	STRAP BRACKET, e-PUMP	HY538N502AA STRAP BRACKET, e-PUMP Auxiliary	$40.44	2
390	JY536A960AA	SUPPORT, WCAC HOSE	JY536A960AA SUPPORT, WCAC HOSE	$23.55	1
400	JY538K276AA	DEGAS HOSE ASSEMBLY	JY538K276AA DEGAS HOSE ASSEMBLY	$258.39	1
500	JY53SE98659AA	RETURN LINE, COOLANT	JY53SE98659AA RETURN LINE, COOLANT	$519.45	1
510	JY53SE8063BA	DEGAS PIPE	JY53SE8063BA DEGAS PIPE LH	$358.60	1
520	JY53SE8063CB	DEGAS PIPE	JY53SE8063CB DEGAS PIPE RH	$358.60	1
530	JY53SE9U469AA	PIPE, COOLANT RETURN	JY53SE9U469AA PIPE, COOLANT RETURN LH	$317.76	1
540	JY53SE9U469BA	PIPE, COOLANT RETURN	JY53SE9U469BA PIPE, COOLANT RETURN RH	$317.76	1
550	JY53SE9U468AA	PIPE, COOLANT FEED	JY53SE9U468AA PIPE, COOLANT FEED LH	$411.55	1
560	JY53SE9U468CA	PIPE, COOLANT FEED	JY53SE9U468CA PIPE, COOLANT FEED	$562.67	1
570	JY53SE9U468BA	PIPE, COOLANT FEED	JY53SE9U468BA PIPE, COOLANT FEED RH	$317.76	1
580	JY53SE8590BA	Oリング	JY53SE8590BA Oリング 11x2mm	$37.69	10
590	JY53SE8590CA	Oリング	JY53SE8590CA Oリング 14x2mm	$29.23	2
600	JY53SE8777AA	ホースクランプ	JY53SE8777AA ホースクランプ	$10.56	4
601	JY53SE8777BA	ホースクランプ	JY53SE8777BA ホースクランプ	$9.88	1
610	JY53SEHS000002AA	SCREW, M6x12, PAN HEAD	JY53SEHS000002AA SCREW, M6x12, PAN HEAD	$5.41	16
620	JY53SEHS000007AA	SCREW, M6x30	JY53SEHS000007AA SCREW, M6x30	$9.36	1
630	JY53SE2L202AA	サポートブラケット	JY53SE2L202AA サポートブラケット	$60.16	1
700	JY53SE9H299AA	供給パイプ	JY53SE9H299AA 供給パイプ LH	$172.20	1
710	JY53SE9H299BA	供給パイプ	JY53SE9H299BA 供給パイプ RH	$172.20	1
720	JY53SE8287BA	CLAMP, PIPE	JY53SE8287BA CLAMP, PIPE	$58.71	4
730	JY53SE8590AA	Oリング	JY53SE8590AA Oリング	$8.64	4
740	JY53SE9N491AA	リターンパイプ	JY53SE9N491AA リターンパイプ LH	$384.99	1
750	JY53SE9N491BA	リターンパイプ	JY53SE9N491BA リターンパイプ RH	$157.81	1
760	JY53SE9N491CA	HOSE & CLIPS	JY53SE9N491CA HOSE & CLIPS	$200.75	1
770	JY53SE8K276AA	DEGAS HOSE	JY53SE8K276AA DEGAS HOSE To Header Tank	$258.39	1
780	JY53SE9H299CA	クーラントホース	JY53SE9H299CA クーラントホース -> VIN L07111, To HeaderTank	$216.32	1
781	JY53SE9H299CB	クーラントホース	JY53SE9H299CB クーラントホース VIN L07112->, To HeaderTank	$210.41	1
790	JY53SE19B518BA	COOLANT TANK, LOWER	JY53SE19B518BA COOLANT TANK, LOWER -> VIN L07111	$293.55	1
800	JY53SE19B518BB	COOLANT TANK, LOWER	JY53SE19B518BB COOLANT TANK, LOWER VIN L07112->	$352.42	1
810	JY53SE19B518AA	ヘッダータンク	JY53SE19B518AA ヘッダータンク Includes Cap, Item 820	$761.24	1
820	JY53SE8101AA	CAP, SURGE TANK	JY53SE8101AA CAP, SURGE TANK Pressure Relief Cap	$176.51	1
830	JY53SEHS000016AA	BOLT, M6x16, TORX HEAD	JY53SEHS000016AA BOLT, M6x16, TORX HEAD -> VIN L07111, CoolantTank	$11.01	2
840	JY53SEHS000012AA	SCREW, M6x20, PAN HEAD	JY53SEHS000012AA SCREW, M6x20, PAN HEAD	$3.83	5
850	JY53SE2L202BA	BRACKET & CLAMP ASSEMBLY	JY53SE2L202BA BRACKET & CLAMP ASSEMBLY Pipe Support	$1.69	1
860	JY53SE6790BA	ラバーマウント	JY53SE6790BA ラバーマウント Header Tank	$36.81	1
870	JY53SEHS000045AA	SCREW, M6x50, TORX PANHEAD	JY53SEHS000045AA SCREW, M6x50, TORX PANHEAD VIN L07112->	$25.51	3
880	JY53SE6K767EA	BRACKET, LH	JY53SE6K767EA BRACKET, LH VIN L07112->	$27.54	1
890	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD VIN L07112->	$5.41	2
900	JY53SE8K168AA	ウォーターポンプアッセンブリー	JY53SE8K168AA ウォーターポンプアッセンブリー Includes O Ring Seals	$1,246.55	1
910	JY53SE8507AA	Oリングシール	JY53SE8507AA Oリングシール Large	$76.74	1
920	JY53SE8507BA	Oリングシール	JY53SE8507BA Oリングシール Small	$90.25	1
930	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD Water Pump	$5.41	2
940	JY53SE8A586AC	THERMOSTAT & HOUSING	JY53SE8A586AC THERMOSTAT & HOUSING	$2,919.55	1
950	JY53SE8A592AA	SEAL, THERMOSTAT ASSEMBLY	JY53SE8A592AA SEAL, THERMOSTAT ASSEMBLY	$415.54	1
960	JY53SE8575AB	サーモスタットアクチュエータ	JY53SE8575AB サーモスタットアクチュエータ	$971.38	1
970	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD Clutch to Housing	$5.41	2
980	JY53SE8274AB	INLET, WATER PUMP	JY53SE8274AB INLET, WATER PUMP Includes Spring Clips	$91.31	1
990	JY53SE8A592BA	SEAL, INLET	JY53SE8A592BA SEAL, INLET	$130.56	1
1000	JY53SE116632AA	スプリングクリップ	JY53SE116632AA スプリングクリップ 46.4mm	$25.08	2
1010	JY53SE116632BA	スプリングクリップ	JY53SE116632BA スプリングクリップ 27mm	$5.17	1
1020	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD	$5.41	7
1030	JY53SE8A504AB	アウトレットパイプ	JY53SE8A504AB アウトレットパイプ Includes Spring Clip	$117.41	1
1040	JY53SE8A571AB	SEAL, OUTLET	JY53SE8A571AB SEAL, OUTLET	$45.83	1
1050	JY53SEHS000036AA	BOLT, M6x25, PAN HEAD	JY53SEHS000036AA BOLT, M6x25, PAN HEAD	$5.07	13
1100	JY53SE18495AA	シャットオフバルブ	JY53SE18495AA シャットオフバルブ	$706.07	1
1110	JY53SE8590EA	Oリング	JY53SE8590EA Oリング	$29.23	2
1120	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD	$5.41	3
1130	JY53SE18674BA	HOSE ASSEMBLY, HEATERFEED	JY53SE18674BA HOSE ASSEMBLY, HEATERFEED	$905.58	1
1140	JY53SEHS000002AA	SCREW, M6x12, PAN HEAD	JY53SEHS000002AA SCREW, M6x12, PAN HEAD	$5.41	1
1150	JY53SEHS000017AA	SCREW, M6x16, TORX HEAD	JY53SEHS000017AA SCREW, M6x16, TORX HEAD	$14.98	2
1160	JY53SE8590EA	Oリング	JY53SE8590EA Oリング	$29.23	2
1170	JY53SE109090BA	保持クリップ	JY53SE109090BA 保持クリップ	$7.72	1
1180	JY5318D359AB	HOSE ASSEMBLY, HEATEROUTLET	JY5318D359AB HOSE ASSEMBLY, HEATEROUTLET LHD	$290.05	1
1190	JY5318D334AB	HOSE ASSEMBLY, HEATERINLET	JY5318D334AB HOSE ASSEMBLY, HEATERINLET LHD	$294.72	1
1200	JY5318D334BC	HOSE ASSEMBLY, HEATERINLET	JY5318D334BC HOSE ASSEMBLY, HEATERINLET RHD	$294.72	1
1210	JY5318D359BB	HOSE ASSEMBLY, HEATEROUTLET	JY5318D359BB HOSE ASSEMBLY, HEATEROUTLET RHD	$290.05	1
1220	HY53359568AA	C-CLIP, D 23mm	HY53359568AA C-CLIP, D 23mm	$2.57	5
1300	HY538005AA	ラジエターアッセンブリー	HY538005AA ラジエターアッセンブリー High Temperature System	$1,687.08	1
1310	HY534190AA	ラジエターアッセンブリー	HY534190AA ラジエターアッセンブリー Low Temperature System	$969.03	1
1320	HY537A095AA	HEAT EXCHANGER ASSEMBLY	HY537A095AA HEAT EXCHANGER ASSEMBLY	$495.59	1
1330	HY5318D603AA	RADIATOR, AUXILARY, LH IN STOCK	HY5318D603AA RADIATOR, AUXILARY, LH Low Temperature System IN STOCK	$662.22	1
1340	JY536A642AB	エンジンオイルクーラー IN STOCK	JY536A642AB エンジンオイルクーラー IN STOCK	$1,036.05	1
1350	HY538C607AB	FAN & SHROUD ASSEMBLY	HY538C607AB FAN & SHROUD ASSEMBLY	$1,957.64	1
1360	JY5341888AA	ブランキングプレート	JY5341888AA ブランキングプレート RH	$118.53	1
1370	HY536C681AA	マウントラバー IN STOCK	HY536C681AA マウントラバー Radiator IN STOCK	$13.63	4
1380	KY53W704533AA	Cクリップ	KY53W704533AA Cクリップ	$4.85	4
1390	AG4328460AA	アイソレーター	AG4328460AA アイソレーター	$9.25	6
1400	AG43384993AA	スリーブ	AG43384993AA スリーブ	$29.93	6
1410	703585	Screw, M8 x 25 torx drive	703585 Screw, M8 x 25 torx drive	$0.70	6
1420	HY538N301AA	SEAL, RUBBER	HY538N301AA SEAL, RUBBER 400mm	$9.54	2
1430	HY53F8B170AA	SEAL, RUBBER, CONDENSER	HY53F8B170AA SEAL, RUBBER, CONDENSER	$6.68	2
1440	HY5361J05AA	FOAM SEAL, UPPER	HY5361J05AA FOAM SEAL, UPPER 650mm	$51.38	3
1450	702946	Bolt, M6 x 35mm IN STOCK	702946 Bolt, M6 x 35mm IN STOCK	$1.35	2
1460	HY5390781AA	BOLT, M6x21.5, HEX HEAD	HY5390781AA BOLT, M6x21.5, HEX HEAD Patch Locked	$9.40	2
1470	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 IN STOCK	$0.34	2
