Aston Martin GT DB11 (2017-2023) - エンジン構造

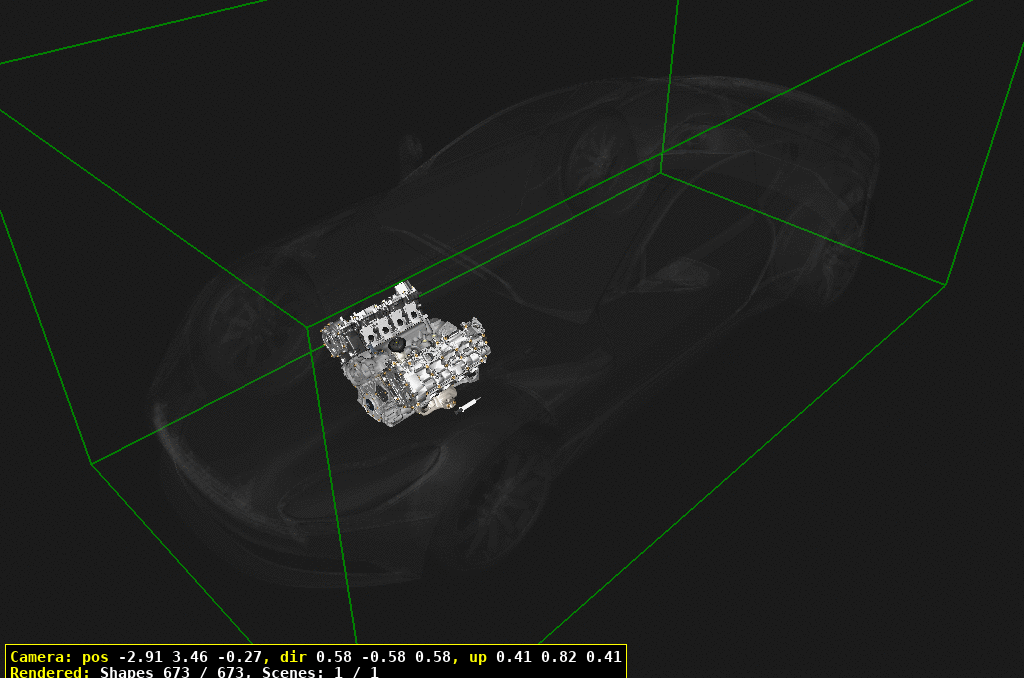

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	~o~	バッテリー	~o~ バッテリー When replacing a newEngine, please update theECM on AMDS.	-	-	Enquire
10	JY53SE6007AA	ENGINE ASSEMBLY, AE22 V8	JY53SE6007AA ENGINE ASSEMBLY, AE22 V8 -> VIN L07111, Less FEADBelts, & Aircon Pump	$113,224.76	1
11	JY53SE6007AB	ENGINE ASSEMBLY, AE22 V8	JY53SE6007AB ENGINE ASSEMBLY, AE22 V8 VIN L07112-> M09540, LessFEAD Belts, & Aircon Pump	$30,828.02	1
12	JY53SE6007AC	ENGINE ASSEMBLY, AE22 V8	JY53SE6007AC ENGINE ASSEMBLY, AE22 V8 VIN L07112-> M10266, LessFEAD Belts, & Aircon Pump	$33,117.31	1
13	MY63SE6007BA	ENGINE ASSEMBLY, AE22 V8	MY63SE6007BA ENGINE ASSEMBLY, AE22 V8 VIN M10267->, Less FEADBelts, & Aircon Pump. Forvehicles up to VINL10495, Purge Hose Sensornot used. Leaveunconnected.	$116,055.37	1
20	Not Sold Separately	バッテリーカバー	Not Sold Separately バッテリーカバー	-	1	Enquire
30	JY53SE6700AA	CRANKSHAFT SEAL withHOUSING, FRONT	JY53SE6700AA CRANKSHAFT SEAL withHOUSING, FRONT	$340.62	1
40	JY53SEHS000001AA	SCREW, M6x10, PAN HEAD	JY53SEHS000001AA SCREW, M6x10, PAN HEAD	$12.64	9
50	JY53SE6D080AA	ACCESS COVER, TIMINGCHAIN	JY53SE6D080AA ACCESS COVER, TIMINGCHAIN Includes item 60	$1,893.73	1
60	JY53SE61J05AA	Oリング	JY53SE61J05AA Oリング	$40.65	1
70	JY53SEHS000030AA	ネジ、M6X16	JY53SEHS000030AA ネジ、M6X16	$8.72	2
81	MY83SE6K318BA	CRANKSHAFT SEAL withHOUSING, REAR	MY83SE6K318BA CRANKSHAFT SEAL withHOUSING, REAR	$835.44	1
90	JY53SEHS000029AA	BOLT, M6x10, PAN HEAD	JY53SEHS000029AA BOLT, M6x10, PAN HEAD	$9.29	13
100	JY53SEHS000031AA	SCREW, M8x35	JY53SEHS000031AA SCREW, M8x35 ALWAYS REPLACE. DO NOTREUSE	$7.67	9
110	MY63SEHS000001AA	BOLT, M8x50	MY63SEHS000001AA BOLT, M8x50 ALWAYS REPLACE. DO NOTREUSE	$15.80	1
120	JY53SEHS000024AA	BOLT, M10x90	JY53SEHS000024AA BOLT, M10x90 ALWAYS REPLACE. DO NOTREUSE	$29.56	10
130	JY53SEHS000023AA	BOLT, M9x83	JY53SEHS000023AA BOLT, M9x83 ALWAYS REPLACE. DO NOTREUSE	$24.05	10
140	JY53SE6026BA	PLUG, M14	JY53SE6026BA PLUG, M14	$48.92	2
150	JY53SE6B026BA	SEAL RING, M14	JY53SE6B026BA SEAL RING, M14 ALWAYS REPLACE. DO NOTREUSE	$40.77	2
160	JY53SE18N348AA	ブラケット	JY53SE18N348AA ブラケット	$213.54	1
170	JY53SEHS000002AA	SCREW, M6x12, PAN HEAD	JY53SEHS000002AA SCREW, M6x12, PAN HEAD	$5.37	2
180	JY53SE6616AA	カバープレート	JY53SE6616AA カバープレート	$51.45	1
190	JY53SE87066AA	ガスケット	JY53SE87066AA ガスケット	$36.16	1
200	JY53SE6026AA	PLUG, M12, SCREW-IN	JY53SE6026AA PLUG, M12, SCREW-IN	$46.44	1
210	JY53SE6B026AA	シーリングリング	JY53SE6B026AA シーリングリング	$24.48	1
220	JY53SEHS000004AA	SCREW, M6x20, PAN HEAD	JY53SEHS000004AA SCREW, M6x20, PAN HEAD	$10.29	2
230	JY53SE6N078AA	JET, OIL SPRAY	JY53SE6N078AA JET, OIL SPRAY	$147.98	4
240	JY53SEHS000047AA	ネジ、M6X16	JY53SEHS000047AA ネジ、M6X16	$2.30	4
300	JY53SE6049AA	シリンダーヘッド、左側	JY53SE6049AA シリンダーヘッド、左側 Bare Head	$13,741.49	1
310	JY53SE6050AA	シリンダーヘッド、右側	JY53SE6050AA シリンダーヘッド、右側 Bare Head	$13,741.49	1
320	JY53SE6083AA	ガスケット、シリンダーヘッド、左側	JY53SE6083AA ガスケット、シリンダーヘッド、左側 -> Engine 60036394	-	1	Enquire
321	JY53SE6083AB	ガスケット、シリンダーヘッド、左側	JY53SE6083AB ガスケット、シリンダーヘッド、左側 Engine 60036394->	$639.63	-
330	JY53SE6051AA	ガスケット、シリンダーヘッド、右側	JY53SE6051AA ガスケット、シリンダーヘッド、右側 -> Engine 60036394	-	1	Enquire
331	JY53SE6051AB	ガスケット、シリンダーヘッド、右側	JY53SE6051AB ガスケット、シリンダーヘッド、右側 Engine 60036394->	$639.63	1
340	JY53SE6D080BA	COVER, CHAIN CASE	JY53SE6D080BA COVER, CHAIN CASE	$397.49	2
350	JY53SE6766AB	OIL FILLER CAP & SEAL	JY53SE6766AB OIL FILLER CAP & SEAL	$58.09	1
351	JY53SE9E936AA	シール、キャップ	JY53SE9E936AA シール、キャップ	$20.72	1
360	JY53SE6763AA	オイルフィラー	JY53SE6763AA オイルフィラー	$334.01	1
370	JY53SE6721AA	Oリング	JY53SE6721AA Oリング	$35.75	1
380	JY53SE9072AA	ドリップ成形	JY53SE9072AA ドリップ成形	$63.56	1
390	JY53SEHS000030AA	ネジ、M6X16	JY53SEHS000030AA ネジ、M6X16	$8.72	2
400	JY53SE6M299AA	COVER PLATE, CAMSHAFT	JY53SE6M299AA COVER PLATE, CAMSHAFT	$59.71	3
410	JY53SE6026BA	PLUG, M14	JY53SE6026BA PLUG, M14	$48.92	1
420	JY53SE6B026BA	SEAL RING, M14	JY53SE6B026BA SEAL RING, M14	$40.77	1
430	JY53SEHS000014AA	SCREW, M6x16, TORX HEAD	JY53SEHS000014AA SCREW, M6x16, TORX HEAD Chain Case Front Cover	$25.19	18
440	JY53SEHS000026AA	BOLT, M7x40, TORX HEAD	JY53SEHS000026AA BOLT, M7x40, TORX HEAD ALWAYS REPLACE. DO NOTREUSE	$13.10	43
450	JY53SEHS000027AA	SCREW, M7x80, TORX HEAD	JY53SEHS000027AA SCREW, M7x80, TORX HEAD ALWAYS REPLACE. DO NOTREUSE	$51.99	10
460	JY53SE6065AA	ボルト、シリンダーヘッド	JY53SE6065AA ボルト、シリンダーヘッド ALWAYS REPLACE. DO NOTREUSE	$82.65	20
470	JY53SEHS000005AA	SCREW, M6x25, PAN HEAD	JY53SEHS000005AA SCREW, M6x25, PAN HEAD	$6.74	1
480	JY53SEHS000017AA	SCREW, M6x16, TORX HEAD	JY53SEHS000017AA SCREW, M6x16, TORX HEAD	$14.87	2
490	JY53SE9400AA	DRIVE ROLLER, FUEL PUMP	JY53SE9400AA DRIVE ROLLER, FUEL PUMP	$245.24	2
500	JY53SE6065BA	BOLT, M7x110, CYLINDERHEAD	JY53SE6065BA BOLT, M7x110, CYLINDERHEAD ALWAYS REPLACE. DO NOTREUSE	$19.06	2
510	705358	SEALANT, 50ml	705358 SEALANT, 50ml	$221.86	A/R
600	JY53SE6031AA	MOUNTING BRACKET, LH	JY53SE6031AA MOUNTING BRACKET, LH Complete Assembly	$914.75	1
610	JY53SE6030AA	取り付けブラケット、右側	JY53SE6030AA 取り付けブラケット、右側 Complete Assembly	$914.75	1
620	JY53SEHS000022AA	BOLT, M8x40, HEX FLG	JY53SEHS000022AA BOLT, M8x40, HEX FLG	$34.09	4
630	JY53SEHS000031AA	SCREW, M8x35	JY53SEHS000031AA SCREW, M8x35	$7.67	8
