Aston Martin GT RAPIDE (2010-2019) - アクセサリー・ドライブ

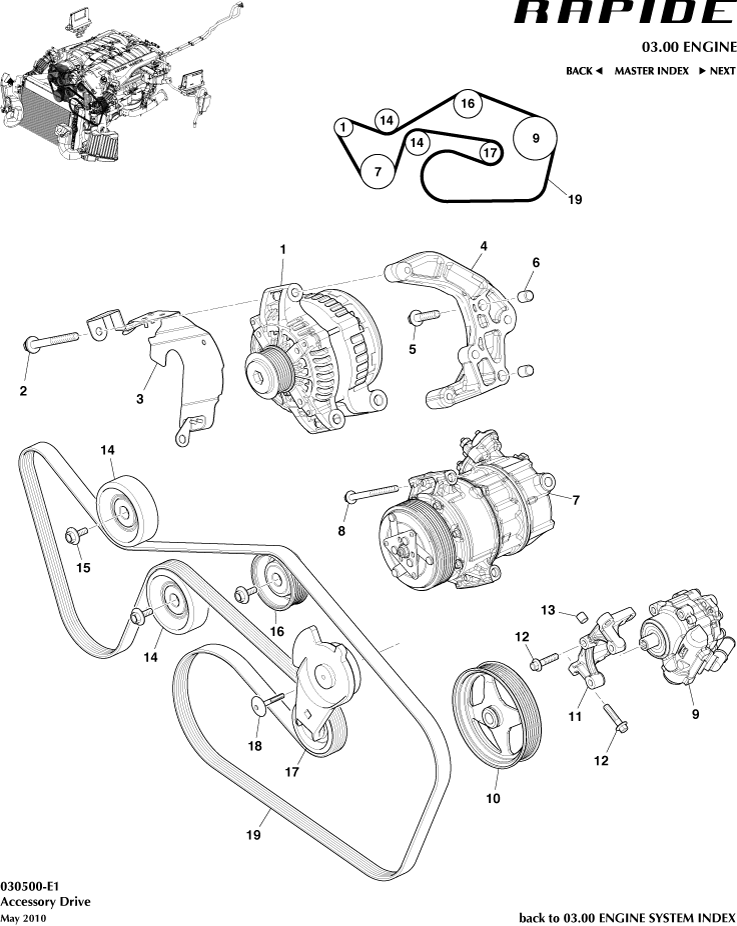

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	673015447	RH CPL GUIDE	673015447 RH CPL GUIDE -	-	1	Enquire
1	8D3310300AA	オルタネータ、200A	8D3310300AA オルタネータ、200A -	-	1	Enquire
2	702856	ボルト＆ワッシャー、M10×97.5	702856 ボルト＆ワッシャー、M10×97.5 -	-	2	Enquire
3	AD4310A346AA	ヒートシールド・オルタネーター	AD4310A346AA ヒートシールド・オルタネーター -	-	1	Enquire
5	703692	ボルト、FLG、M10×45、ALT BKT TO CL HD	703692 ボルト、FLG、M10×45、ALT BKT TO CL HD -	-	3	Enquire
6	697759	ダボ、中空、14.0 X 17.5	697759 ダボ、中空、14.0 X 17.5 -	-	2	Enquire
7	AD4319D629AA	コンプレッサー＆クラッチASSY-エアコンPXV16右側マウント	AD4319D629AA コンプレッサー＆クラッチASSY-エアコンPXV16右側マウント -	-	1	Enquire
8	702557	ボルト M8 X 100 HF 8	702557 ボルト M8 X 100 HF 8 Air Con Compressor	-	3	Enquire
9	AD433A696AA	P/STRG ポンプ＆プーリー（エンジンマウント）	AD433A696AA P/STRG ポンプ＆プーリー（エンジンマウント） -	-	1	Enquire
10	83305B61D84	セッティングマンドレル	83305B61D84 セッティングマンドレル -	-	1	Enquire
11	SY9Y62110AB	FRT PLINTH SUPT BRKT	SY9Y62110AB FRT PLINTH SUPT BRKT -	-	1	Enquire
12	707752	ネジ-M8×1.25×35	707752 ネジ-M8×1.25×35 -	-	7	Enquire
13	702859	ピン	702859 ピン -	-	3	Enquire
14	1R120510488	プーリー、エンジンアイドラー	1R120510488 プーリー、エンジンアイドラー -	-	2	Enquire
15	703702	BOLT M8x1.25x24.5	703702 BOLT M8x1.25x24.5 -	-	3	Enquire
17	585368	テンショナードライブベルト	585368 テンショナードライブベルト -	-	1	Enquire
19	ED238620AA	フィード・ドライブ・ベルト	ED238620AA フィード・ドライブ・ベルト -	-	1	Enquire
