Aston Martin GT RAPIDE (2010-2019) - エンジン構造

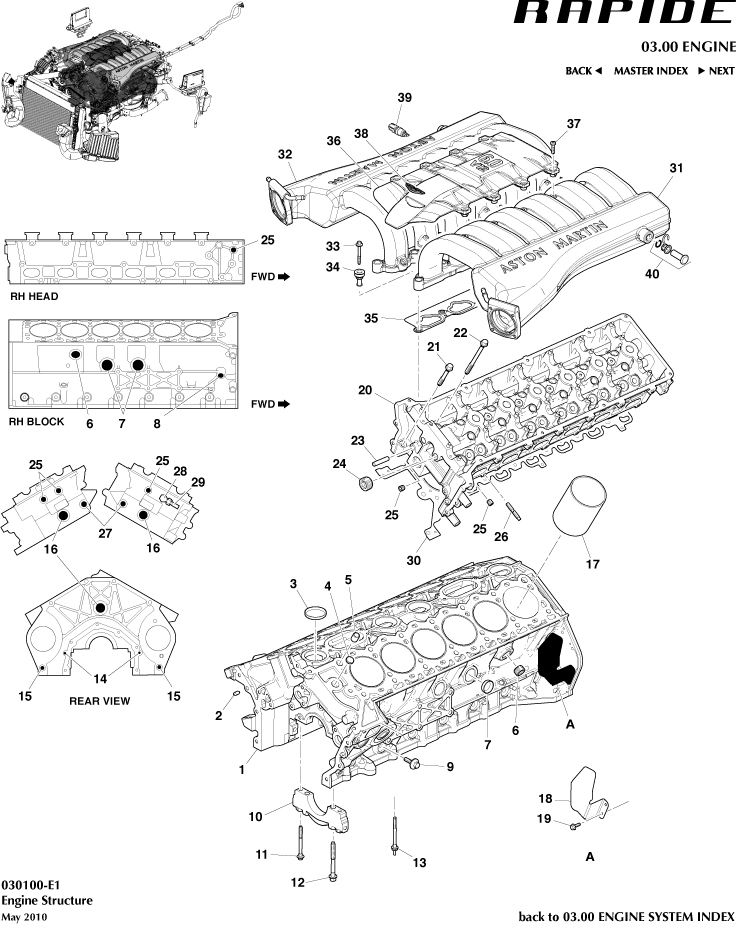

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	No Longer Available	Engine Assembly, 6.0 ltr V12, New	No Longer Available Engine Assembly, 6.0 ltr V12, New AM16	-	1	Enquire
-	091787	Engine Assembly, 6.0 ltr V12, Remanufactured	091787 Engine Assembly, 6.0 ltr V12, Remanufactured AM16	-	1	Enquire
-	8G436F093AA	シリンダーヘッドアセンブリ、右側	8G436F093AA シリンダーヘッドアセンブリ、右側 Includes Valves, Adjusters, Springs, less Camshafts	-	1	Enquire
2	184995	Pin, 8.0x18.0, Dowel	184995 Pin, 8.0x18.0, Dowel -	$1.12	2
3	185000	Plug, Cup	185000 Plug, Cup -	$16.31	4
4	185001	Plug, 19.35 dia, Expansion cup	185001 Plug, 19.35 dia, Expansion cup -	$7.68	1
5	184994	Pin, 16x19, Hollow Dowel	184994 Pin, 16x19, Hollow Dowel -	$0.87	4
6	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	2
7	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.03	4
8	184998	Plug, 3/4-14 PTF, Internal Hex	184998 Plug, 3/4-14 PTF, Internal Hex -	$1.60	7
9	4G430110819	ボルト、メインベアリングキャップ	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE	$35.82	14
13	185133	STUD BOLT, MAIN BEARINGCAPS ARRIVING SOON	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE ARRIVING SOON	$27.96	4
14	W701500-S300	Pin, 6x16	W701500-S300 Pin, 6x16 -	-	2	Enquire
15	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.04	2
16	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.70	3
19	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD -	$0.34	2
20	8G43-6M099-AA	シリンダーヘッドアセンブリ、左側	8G43-6M099-AA シリンダーヘッドアセンブリ、左側 Includes Valves, Adjusters, Springs, Less Camshafts	-	1	Enquire
21	703690	Bolt, M8x63, Hex Flange Head	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE	$27.19	4
22	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE	$20.15	28
23	184996	DOWEL, 10x49.25	184996 DOWEL, 10x49.25 -	$2.66	2
24	01-85032	Plug, 1-11.5x18	01-85032 Plug, 1-11.5x18 -	-	1	Enquire
25	184999	Plug, 1/4-18x10.8	184999 Plug, 1/4-18x10.8 -	-	2	Enquire
26	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.16	24
27	685031	PLUG, 3/8x14	685031 PLUG, 3/8x14 -	-	2	Enquire
29	1R123910532	油圧スイッチ	1R123910532 油圧スイッチ -	$9.20	1
31	8G439424DA	Manifold Assembly, Inlet, LH	8G439424DA Manifold Assembly, Inlet, LH -	$1,823.55	1
32	8G439424CA	Manifold Assembly, Inlet, RH	8G439424CA Manifold Assembly, Inlet, RH -	$1,775.99	1
33	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.42	14
35	1R120810077PK	ガスケット、インテークマニホールド	1R120810077PK ガスケット、インテークマニホールド Pack of 2	$387.24	2
36	8G439J444AA	Support, Inlet Manifold	8G439J444AA Support, Inlet Manifold -	$576.71	1
37	702847	ねじ M6X20 六角 FLG HD	702847 ねじ M6X20 六角 FLG HD -	$2.50	8
38	4G43001B46BB	ウイングバッジ、エンジンマニホールド	4G43001B46BB ウイングバッジ、エンジンマニホールド -	$113.23	1
39	6G430810064	Sensor, Manifold Air Temperature	6G430810064 Sensor, Manifold Air Temperature -	-	1	Enquire
40	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	1	Enquire
