Rapide S and AMR - Engine Structure of Aston Martin Aston Martin GT RAPIDE (2010-2019)

すべて見る

Aston Martin GT RAPIDE (2010-2019) - Rapide S and AMR - Engine Structure

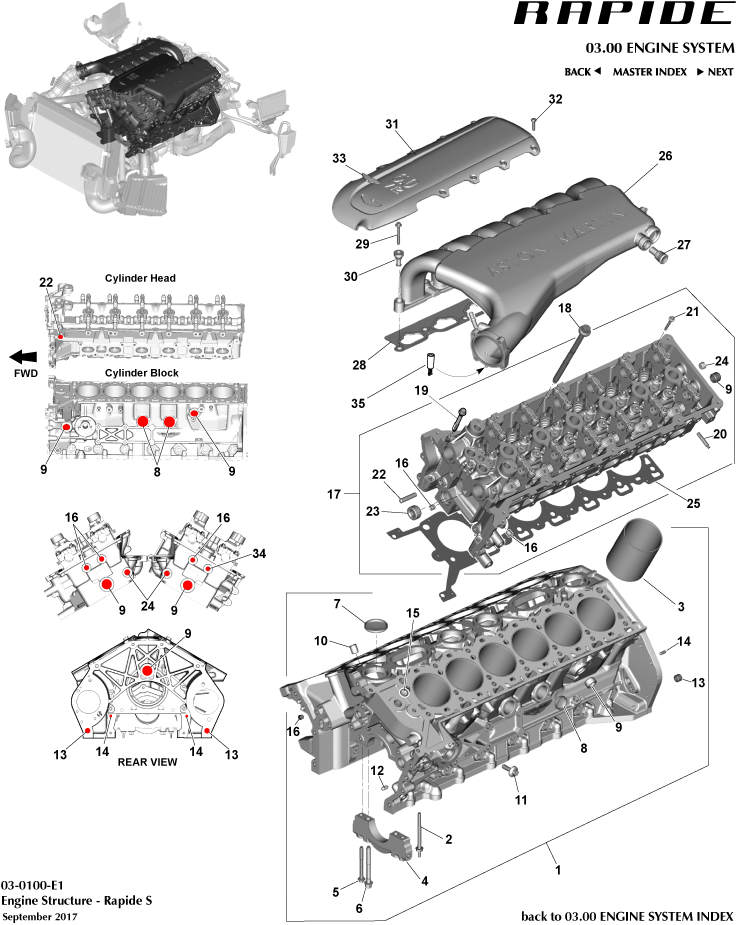

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	CD336007AA	エンジンアッシー、AM11	CD336007AA エンジンアッシー、AM11 Up To 15MY	$32,324.94	1
-	FD436007AA	Engine Assy, AM29	FD436007AA Engine Assy, AM29 15MY to 17MY	-	1	Enquire
-	HD436007AA	Engine Assy, AM29	HD436007AA Engine Assy, AM29 From 17MY	$38,126.75	1
-	HD336007AA	ENGINE ASSEMBLY, AM27 V12	HD336007AA ENGINE ASSEMBLY, AM27 V12 AMR, From 19MY	$52,756.40	1
-	ED236010AC	シリンダーブロックアッセンブリー	ED236010AC シリンダーブロックアッセンブリー 17MY on	$14,736.12	1
-	FD33-6M099-AA	CYLINDER HEAD ASSEMBLY,LH	FD33-6M099-AA CYLINDER HEAD ASSEMBLY,LH AM27. With Valves, Adjusters & Springs, Less Camshafts	-	1	Enquire
-	CD336F093AA	シリンダーヘッドアセンブリ、右側	CD336F093AA シリンダーヘッドアセンブリ、右側 AM11/29. With Valves, Adjusters & Springs, Less Camshafts	-	1	Enquire
-	ED23-6F093-AA	CYLINDER HEAD ASSEMBLY,RH	ED23-6F093-AA CYLINDER HEAD ASSEMBLY,RH AM27. With Valves, Adjusters & Springs, Less Camshafts	-	1	Enquire
-	CD336050BB	シリンダーヘッド、左側	CD336050BB シリンダーヘッド、左側 AM11/29. Bare	-	1	Enquire
-	FD33-6050-BB	シリンダーヘッド、左側	FD33-6050-BB シリンダーヘッド、左側 AM27. Bare	-	1	Enquire
-	CD336049BB	シリンダーヘッド右側	CD336049BB シリンダーヘッド右側 AM11/29. Bare	$7,600.76	1
-	ED236049AB	シリンダーヘッド、右側	ED236049AB シリンダーヘッド、右側 AM27. Bare	$12,874.72	1
-	CD336051AA	ガスケット、シリンダーヘッド、右側 IN STOCK	CD336051AA ガスケット、シリンダーヘッド、右側 - IN STOCK	$366.46	1
-	JD339424BA	Intake Manifold Assembly, LH	JD339424BA Intake Manifold Assembly, LH 16MY on. AM29 (White) Includes Item 27	$3,748.10	1
-	HD339424BC	MANIFOLD, INLET, LH	HD339424BC MANIFOLD, INLET, LH AMR, AM27 (Black), Includes Item 27	$3,530.31	1
-	CD339424AC	Intake Manifold, Assembly, RH	CD339424AC Intake Manifold, Assembly, RH Up to 16MY, AM11, (Silver) Includes Item 27 and Air Temp Sensor	$2,450.80	1
-	JD339424AA	Intake Manifold, Assembly, RH	JD339424AA Intake Manifold, Assembly, RH 16MY on. AM29 (White) Includes Item 27 and Air Temp Sensor	$3,748.10	1
-	HD339424AA	MANIFOLD, INLET, RH	HD339424AA MANIFOLD, INLET, RH AMR, AM27 (Black), Includes Item 27 and Air Temp Sensor	$5,793.75	1
-	CD339J444AD	SUPPORT, INLET MANIFOLD	CD339J444AD SUPPORT, INLET MANIFOLD 16MY on	-	1	Enquire
-	CD336007AA	エンジンアッシー、AM11	CD336007AA エンジンアッシー、AM11 Up To 15MY	$32,324.94	1
-	FD436007AA	Engine Assy, AM29	FD436007AA Engine Assy, AM29 15MY to 17MY	-	1	Enquire
-	HD436007AA	Engine Assy, AM29	HD436007AA Engine Assy, AM29 From 17MY	$38,126.75	1
-	HD336007AA	ENGINE ASSEMBLY, AM27 V12	HD336007AA ENGINE ASSEMBLY, AM27 V12 AMR, From 19MY	$52,756.40	1
-	ED236010AC	シリンダーブロックアッセンブリー	ED236010AC シリンダーブロックアッセンブリー 17MY on	$14,736.12	1
-	FD33-6M099-AA	CYLINDER HEAD ASSEMBLY,LH	FD33-6M099-AA CYLINDER HEAD ASSEMBLY,LH AM27. With Valves, Adjusters & Springs, Less Camshafts	-	1	Enquire
-	CD336F093AA	シリンダーヘッドアセンブリ、右側	CD336F093AA シリンダーヘッドアセンブリ、右側 AM11/29. With Valves, Adjusters & Springs, Less Camshafts	-	1	Enquire
-	ED23-6F093-AA	CYLINDER HEAD ASSEMBLY,RH	ED23-6F093-AA CYLINDER HEAD ASSEMBLY,RH AM27. With Valves, Adjusters & Springs, Less Camshafts	-	1	Enquire
-	CD336050BB	シリンダーヘッド、左側	CD336050BB シリンダーヘッド、左側 AM11/29. Bare	-	1	Enquire
-	FD33-6050-BB	シリンダーヘッド、左側	FD33-6050-BB シリンダーヘッド、左側 AM27. Bare	-	1	Enquire
-	CD336049BB	シリンダーヘッド右側	CD336049BB シリンダーヘッド右側 AM11/29. Bare	$7,600.76	1
-	ED236049AB	シリンダーヘッド、右側	ED236049AB シリンダーヘッド、右側 AM27. Bare	$12,874.72	1
-	CD336051AA	ガスケット、シリンダーヘッド、右側 IN STOCK	CD336051AA ガスケット、シリンダーヘッド、右側 - IN STOCK	$366.46	1
-	JD339424BA	Intake Manifold Assembly, LH	JD339424BA Intake Manifold Assembly, LH 16MY on. AM29 (White) Includes Item 27	$3,748.10	1
-	HD339424BC	MANIFOLD, INLET, LH	HD339424BC MANIFOLD, INLET, LH AMR, AM27 (Black), Includes Item 27	$3,530.31	1
-	CD339424AC	Intake Manifold, Assembly, RH	CD339424AC Intake Manifold, Assembly, RH Up to 16MY, AM11, (Silver) Includes Item 27 and Air Temp Sensor	$2,450.80	1
-	JD339424AA	Intake Manifold, Assembly, RH	JD339424AA Intake Manifold, Assembly, RH 16MY on. AM29 (White) Includes Item 27 and Air Temp Sensor	$3,748.10	1
-	HD339424AA	MANIFOLD, INLET, RH	HD339424AA MANIFOLD, INLET, RH AMR, AM27 (Black), Includes Item 27 and Air Temp Sensor	$5,793.75	1
-	CD339J444AD	SUPPORT, INLET MANIFOLD	CD339J444AD SUPPORT, INLET MANIFOLD 16MY on	-	1	Enquire
1	CD336010AE	シリンダーブロックアッセンブリー	CD336010AE シリンダーブロックアッセンブリー -	$21,496.13	1
1	CD336010AE	シリンダーブロックアッセンブリー	CD336010AE シリンダーブロックアッセンブリー -	$21,496.13	1
2	185133	STUD BOLT, MAIN BEARINGCAPS IN STOCK	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$28.17	4
2	185133	STUD BOLT, MAIN BEARINGCAPS IN STOCK	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$28.17	4
3	7G436055AA	シリンダーライナー IN STOCK	7G436055AA シリンダーライナー - IN STOCK	$57.32	12
3	7G436055AA	シリンダーライナー IN STOCK	7G436055AA シリンダーライナー - IN STOCK	$57.32	12
5	34G43-01-10202	Bolt, M8x1.25x82, Hex Head	34G43-01-10202 Bolt, M8x1.25x82, Hex Head ALWAYS REPLACE. DO NOT RE-USE	-	10	Enquire
5	34G43-01-10202	Bolt, M8x1.25x82, Hex Head	34G43-01-10202 Bolt, M8x1.25x82, Hex Head ALWAYS REPLACE. DO NOT RE-USE	-	10	Enquire
6	4G430110203	Bolt, M10x1.5x91 IN STOCK	4G430110203 Bolt, M10x1.5x91 ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$15.09	14
6	4G430110203	Bolt, M10x1.5x91 IN STOCK	4G430110203 Bolt, M10x1.5x91 ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$15.09	14
7	185000	Plug, Cup	185000 Plug, Cup -	$16.44	4
7	185000	Plug, Cup	185000 Plug, Cup -	$16.44	4
8	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.07	4
8	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.07	4
9	184998	Plug, 3/4-14 PTF, Internal Hex	184998 Plug, 3/4-14 PTF, Internal Hex -	$1.62	7
9	184998	Plug, 3/4-14 PTF, Internal Hex	184998 Plug, 3/4-14 PTF, Internal Hex -	$1.62	7
10	W701202S300	Pin, 16x19, Hollow Dowel	W701202S300 Pin, 16x19, Hollow Dowel -	-	4	Enquire
10	W701202S300	Pin, 16x19, Hollow Dowel	W701202S300 Pin, 16x19, Hollow Dowel -	-	4	Enquire
11	4G430110819	ボルト、メインベアリングキャップ IN STOCK	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$36.09	14
11	4G430110819	ボルト、メインベアリングキャップ IN STOCK	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$36.09	14
12	707150	PIN, 8.0x18.25, DOWELCHAMFER, HARD	707150 PIN, 8.0x18.25, DOWELCHAMFER, HARD -	$1.47	2
12	707150	PIN, 8.0x18.25, DOWELCHAMFER, HARD	707150 PIN, 8.0x18.25, DOWELCHAMFER, HARD -	$1.47	2
13	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.18	2
13	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.18	2
14	707151	PIN, 6x16, DOWEL CHAMFER,HARD	707151 PIN, 6x16, DOWEL CHAMFER,HARD -	$23.03	2
14	707151	PIN, 6x16, DOWEL CHAMFER,HARD	707151 PIN, 6x16, DOWEL CHAMFER,HARD -	$23.03	2
15	704775	Plug, 19.35 dia, Expansion cup	704775 Plug, 19.35 dia, Expansion cup -	$1.26	1
15	704775	Plug, 19.35 dia, Expansion cup	704775 Plug, 19.35 dia, Expansion cup -	$1.26	1
16	186452	Plug, 1/4-18 x10.8	186452 Plug, 1/4-18 x10.8 -	$16.44	10
16	186452	Plug, 1/4-18 x10.8	186452 Plug, 1/4-18 x10.8 -	$16.44	10
17	CD336M099AA	シリンダーヘッドアセンブリ、左側	CD336M099AA シリンダーヘッドアセンブリ、左側 AM11/29. With Valves, Adjusters & Springs, Less Camshafts	$15,433.86	1
17	CD336M099AA	シリンダーヘッドアセンブリ、左側	CD336M099AA シリンダーヘッドアセンブリ、左側 AM11/29. With Valves, Adjusters & Springs, Less Camshafts	$15,433.86	1
18	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT IN STOCK	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$20.30	28
18	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT IN STOCK	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$20.30	28
19	703690	Bolt, M8x63, Hex Flange Head IN STOCK	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$27.40	4
19	703690	Bolt, M8x63, Hex Flange Head IN STOCK	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$27.40	4
20	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.25	24
20	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.25	24
21	707130	Bolt, M6x40	707130 Bolt, M6x40 -	$0.68	56
21	707130	Bolt, M6x40	707130 Bolt, M6x40 -	$0.68	56
23	707154	Plug, 1x11.5, Socket Hex Hd	707154 Plug, 1x11.5, Socket Hex Hd -	$35.41	2
23	707154	Plug, 1x11.5, Socket Hex Hd	707154 Plug, 1x11.5, Socket Hex Hd -	$35.41	2
25	CD336083AA	ガスケット、シリンダーヘッド、左側 IN STOCK	CD336083AA ガスケット、シリンダーヘッド、左側 - IN STOCK	$366.46	1
25	CD336083AA	ガスケット、シリンダーヘッド、左側 IN STOCK	CD336083AA ガスケット、シリンダーヘッド、左側 - IN STOCK	$366.46	1
26	CD339424BD	Intake Manifold Assembly, LH	CD339424BD Intake Manifold Assembly, LH Up to 16MY, AM11, (Silver) Includes Item 27	$2,280.22	1
26	CD339424BD	Intake Manifold Assembly, LH	CD339424BD Intake Manifold Assembly, LH Up to 16MY, AM11, (Silver) Includes Item 27	$2,280.22	1
27	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	2	Enquire
27	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	2	Enquire
28	1R120810077PK	ガスケット、インテークマニホールド IN STOCK	1R120810077PK ガスケット、インテークマニホールド Pack of 2 IN STOCK	$390.18	2
28	1R120810077PK	ガスケット、インテークマニホールド IN STOCK	1R120810077PK ガスケット、インテークマニホールド Pack of 2 IN STOCK	$390.18	2
29	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.54	14
29	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.54	14
30	4G430810002	アイソレーター IN STOCK	4G430810002 アイソレーター - IN STOCK	$26.96	14
30	4G430810002	アイソレーター IN STOCK	4G430810002 アイソレーター - IN STOCK	$26.96	14
31	CD339J444AB	Support Brace, Intake Manifold	CD339J444AB Support Brace, Intake Manifold -	-	1	Enquire
31	CD339J444AB	Support Brace, Intake Manifold	CD339J444AB Support Brace, Intake Manifold -	-	1	Enquire
32	699842	Screw, M6x25 Pan Head	699842 Screw, M6x25 Pan Head -	-	8	Enquire
32	699842	Screw, M6x25 Pan Head	699842 Screw, M6x25 Pan Head -	-	8	Enquire
33	4G43001B46BB	ウイングバッジ、エンジンマニホールド	4G43001B46BB ウイングバッジ、エンジンマニホールド Up to 15.5MY	$114.09	1
33	4G43001B46BB	ウイングバッジ、エンジンマニホールド	4G43001B46BB ウイングバッジ、エンジンマニホールド Up to 15.5MY	$114.09	1
34	685664	Adaptor, Oil Pressure Sender	685664 Adaptor, Oil Pressure Sender -	-	1	Enquire
34	685664	Adaptor, Oil Pressure Sender	685664 Adaptor, Oil Pressure Sender -	-	1	Enquire
35	CD339J446AA	CAP ASSEMBLY, VACUUM PORT	CD339J446AA CAP ASSEMBLY, VACUUM PORT -	$3.14	2
35	CD339J446AA	CAP ASSEMBLY, VACUUM PORT	CD339J446AA CAP ASSEMBLY, VACUUM PORT -	$3.14	2
