Aston Martin GT RAPIDE (2010-2019) - エンジン潤滑

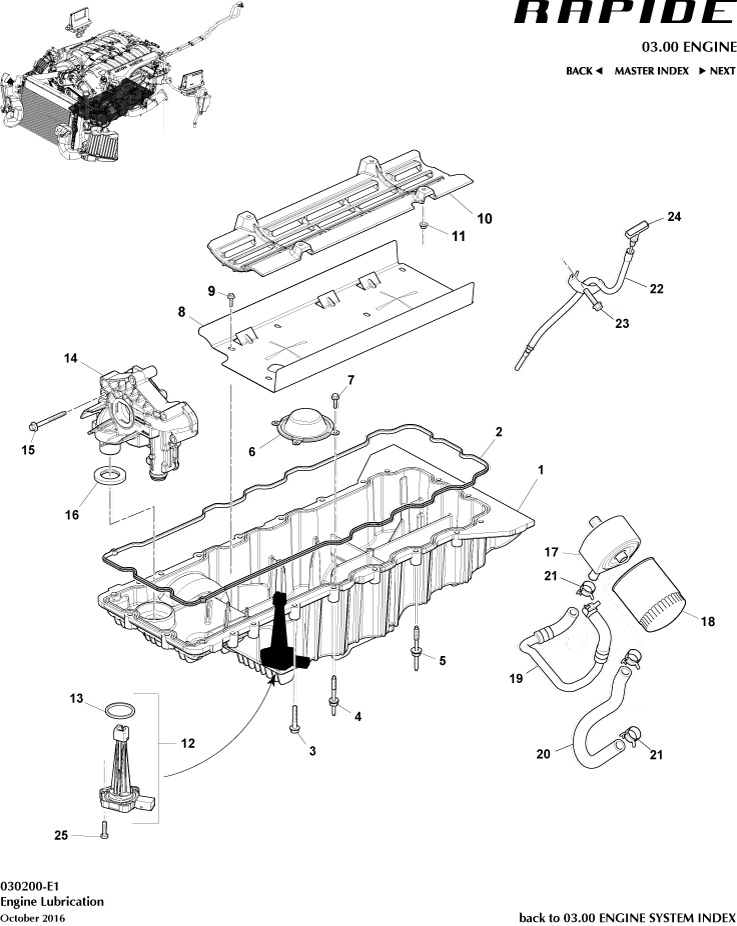

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8D33-6676-DA	オイルパン	8D33-6676-DA オイルパン -	-	1	Enquire
-	4G430410205	ドレンプラグ、オイルパン	4G430410205 ドレンプラグ、オイルパン Minimum order quantity of 8	$22.59	1
-	4G434410007	Insert, oil cooler mounting bolt	4G434410007 Insert, oil cooler mounting bolt -	$67.07	1
-	4G436K804AA	DECAL, OIL LEVELINDICATOR	4G436K804AA DECAL, OIL LEVELINDICATOR Not Illustrated	$8.04	1
1	8D336675DA	オイルパンアッセンブリー	8D336675DA オイルパンアッセンブリー -	$3,119.20	1
3	702605	Bolt, M8x47.5	702605 Bolt, M8x47.5 -	$33.13	15
4	702604	STUD/WASHER, M6x20+M8x47.5, HF	702604 STUD/WASHER, M6x20+M8x47.5, HF -	$30.10	5
5	702604	STUD/WASHER, M6x20+M8x47.5, HF	702604 STUD/WASHER, M6x20+M8x47.5, HF -	$30.10	1
7	69111	ボルト M6X18.5 六角 FLG HD	69111 ボルト M6X18.5 六角 FLG HD -	-	4	Enquire
9	702601	Bolt, flg, M6x18.5	702601 Bolt, flg, M6x18.5 -	$0.27	9
10	4G4E6B660BA	Baffle, windage tray	4G4E6B660BA Baffle, windage tray -	$266.65	1
11	703168	NUT, M6, HEX	703168 NUT, M6, HEX -	-	4	Enquire
12	4G430410972	センサーASSY、エンジンオイルレベル低下	4G430410972 センサーASSY、エンジンオイルレベル低下 -	$95.12	1
13	8W9387030BA	GASKET, SENSOR, LOW OILLEVEL	8W9387030BA GASKET, SENSOR, LOW OILLEVEL ALWAYS REPLACE. DO NOT RE-USE	$37.82	1
14	8G430411112	オイルポンプアッセンブリー ARRIVING SOON	8G430411112 オイルポンプアッセンブリー - ARRIVING SOON	$2,386.80	1
15	702552	BOLT, M8x70, HF PIL 8	702552 BOLT, M8x70, HF PIL 8 -	$1.18	4
16	4G430410196	Seal, oil pump pick up tube ARRIVING SOON	4G430410196 Seal, oil pump pick up tube - ARRIVING SOON	$98.52	1
17	8G436A642BA	Cooler assy, engine oil	8G436A642BA Cooler assy, engine oil -	-	1	Enquire
18	4G434410818PK	オイルフィルター	4G434410818PK オイルフィルター Pack of 12	-	1	Enquire
19	4G4E6N867BB	Hose assy, Eng Oil Cool Inlet	4G4E6N867BB Hose assy, Eng Oil Cool Inlet -	$64.77	1
20	4G4E8B451BA	Hose assy, Eng Oil Cool Outlet	4G4E8B451BA Hose assy, Eng Oil Cool Outlet -	$73.44	1
21	702858	Clamp, 24 dia	702858 Clamp, 24 dia 2 per hose	$5.56	4
22	4G4E6754AD	チューブASSY、オイルレベルインジケーター	4G4E6754AD チューブASSY、オイルレベルインジケーター -	$57.91	1
23	701745	Bolt, M8 flange head, dipstick tube	701745 Bolt, M8 flange head, dipstick tube -	$0.52	1
24	8D336750CA	オイルレベルディップスティック	8D336750CA オイルレベルディップスティック -	$47.69	1
25	700607	Screw M6x20 Hex Flng Hd	700607 Screw M6x20 Hex Flng Hd -	$0.30	3
