Rapide S and AMR - Coolant Reservoir & Hoses of Aston Martin Aston Martin GT RAPIDE (2010-2019)

すべて見る

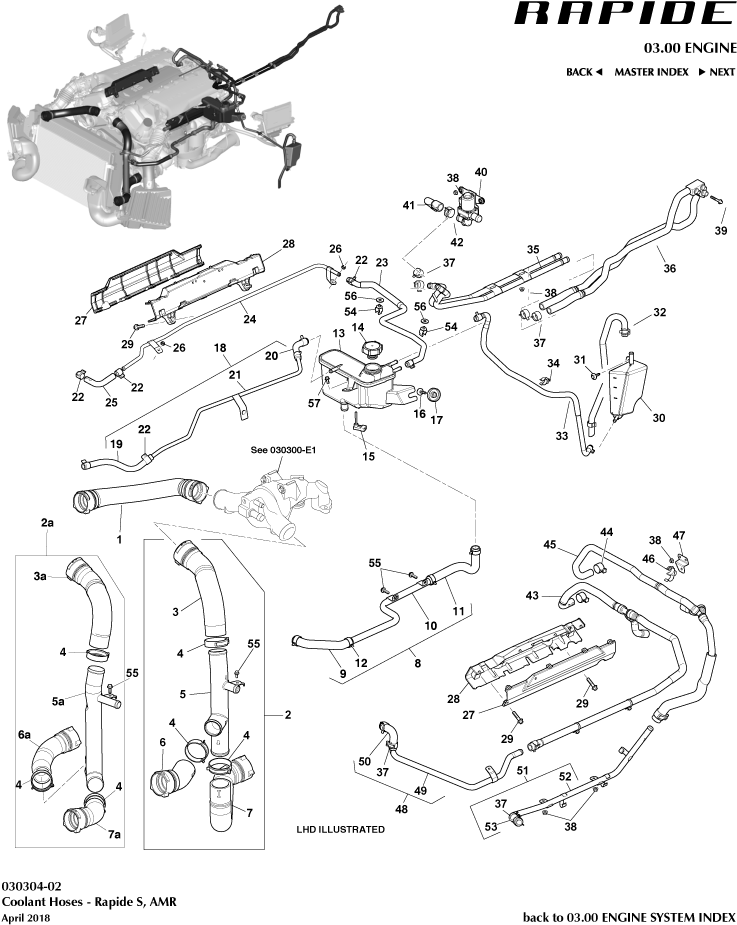

Aston Martin GT RAPIDE (2010-2019) - Rapide S and AMR - Coolant Reservoir & Hoses

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	AD4318D359CA	Hose, Heater Water Valve Inlet	AD4318D359CA Hose, Heater Water Valve Inlet RHD	$49.53	1
-	CD3318D334AA	Hose, Heater Inlet Assembly	CD3318D334AA Hose, Heater Inlet Assembly LHD, AMR, Includes Items 37 and 44	$93.07	1
-	DD4318D334BA	Hose, Heater Inlet Assembly	DD4318D334BA Hose, Heater Inlet Assembly RHD, 'S' Includes Items 37 and 44	$266.75	1
-	4G4318D334BC	Hose, Heater Inlet Assembly	4G4318D334BC Hose, Heater Inlet Assembly RHD, AMR, Includes Items 37 and 44	$118.20	1
-	DD4318D359BB	Hose, Heater Outlet Assembly	DD4318D359BB Hose, Heater Outlet Assembly RHD, Includes Items 37 and 44	$207.73	1
-	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic LHD IN STOCK	$3.99	2
1	8D338333AA	トップホースアセンブリ	8D338333AA トップホースアセンブリ -	$117.88	1
2	DD438556AC	バイパス・チューブ・アッセンブリー	DD438556AC バイパス・チューブ・アッセンブリー 'S'	$1,323.42	1
2a	CD338556AC	TUBE ASSEMBLY, BYPASS IN STOCK	CD338556AC TUBE ASSEMBLY, BYPASS AMR, 19MY IN STOCK	$966.30	1
3	DD438555EA	ホース、バイパスチューブ～サーモスタット	DD438555EA ホース、バイパスチューブ～サーモスタット 'S'	$110.53	1
3a	CD33-8555-EB	ホース、バイパスチューブ～サーモスタット	CD33-8555-EB ホース、バイパスチューブ～サーモスタット AMR, 19MY	-	1	Enquire
4	702903	Clamp, heavy duty IN STOCK	702903 Clamp, heavy duty - IN STOCK	$5.86	4
5	DD43-8555-FC	チューブアセンブリ	DD43-8555-FC チューブアセンブリ 'S'	-	1	Enquire
5a	CD338555FC	チューブアセンブリ	CD338555FC チューブアセンブリ AMR, 19MY	-	1	Enquire
6	8D338555DA	Hose Assembly, Bypass Tube to Radiator Module	8D338555DA Hose Assembly, Bypass Tube to Radiator Module 'S'	$220.56	1
6a	CD338555BB	Hose Assembly, Bypass Tube to Radiator Module	CD338555BB Hose Assembly, Bypass Tube to Radiator Module AMR, 19MY	$47.84	1
7	8D338555BA	Tube, Water Bypass Tube to Water Pump	8D338555BA Tube, Water Bypass Tube to Water Pump 'S'	$271.88	1
7a	NSS	ウォッシャー	NSS ウォッシャー AMR, 19MY	-	1	Enquire
8	CD338C350AB	HOSE, COOLANT RESERVOIR	CD338C350AB HOSE, COOLANT RESERVOIR -	$148.90	1
9	4G438C350CA	ホース、エンジンクールリザーバ	4G438C350CA ホース、エンジンクールリザーバ -	$33.31	1
10	NSS	ウォッシャー	NSS ウォッシャー Use Item 8	-	1	Enquire
11	NSS	ウォッシャー	NSS ウォッシャー Use Item 8	-	1	Enquire
12	702902	Clamp, Heavy Duty, 27x15	702902 Clamp, Heavy Duty, 27x15 -	$2.28	4
13	4G4319B518BC	クーラントリザーバ	4G4319B518BC クーラントリザーバ Includes Items 14 and 15	$293.42	1
14	4G438101BA	キャップアセンブリ	4G438101BA キャップアセンブリ Includes Seal	$108.65	1
15	1R123710166	SENSOR, COOLANT LEVEL IN STOCK	1R123710166 SENSOR, COOLANT LEVEL - IN STOCK	$79.81	1
16	703145	Bolt, M6 x 1.00 x 30 IN STOCK	703145 Bolt, M6 x 1.00 x 30 - IN STOCK	$0.90	1
17	CD331660AA	スペーサー	CD331660AA スペーサー -	$31.06	1
18	CD338C363AC	HOSE ASSEMBLY, DEGAS	CD338C363AC HOSE ASSEMBLY, DEGAS -	$137.44	1
19	NSS	ウォッシャー	NSS ウォッシャー Use Item 18	-	1	Enquire
20	4G438C363DA	ホース、ラジエーター	4G438C363DA ホース、ラジエーター -	$33.61	1
21	NSS	ウォッシャー	NSS ウォッシャー Use Item 18	-	1	Enquire
22	702904	Hose Clamp, Spring, 17x15 IN STOCK	702904 Hose Clamp, Spring, 17x15 - IN STOCK	$3.52	8
23	4G438063AE	HOSE ASSEMBLY, DEGAS	4G438063AE HOSE ASSEMBLY, DEGAS Includes Item 22	$90.02	1
24	4G438003EA	Pipe, Cross Over, Bleed	4G438003EA Pipe, Cross Over, Bleed -	-	1	Enquire
25	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード -	$70.35	1
26	702295	Nut M5 Hex flng pc8 IN STOCK	702295 Nut M5 Hex flng pc8 - IN STOCK	$0.18	2
27	4G436793BB	HOSE COVER, TOP	4G436793BB HOSE COVER, TOP -	$14.69	2
28	4G434867BC	HOSE COVER, LOWER	4G434867BC HOSE COVER, LOWER -	$19.94	2
29	703731	Bolt, M8 flange head, dip stick tube	703731 Bolt, M8 flange head, dip stick tube -	$0.72	4
30	6G33TBD2BA	Tank, overflow IN STOCK	6G33TBD2BA Tank, overflow - IN STOCK	$58.35	1
31	703734	BOLT/WASHER, M6x25	703734 BOLT/WASHER, M6x25 -	$1.28	2
32	4G438N029AG	HOSE, OVERFLOW	4G438N029AG HOSE, OVERFLOW Includes Clip	$26.80	1
33	AD438B081AA	Hose, Radiator Supply Tank Overflow	AD438B081AA Hose, Radiator Supply Tank Overflow Includes Item 22	$74.96	1
34	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic - IN STOCK	$3.99	1
35	AD4318D359EA	Heater Pipe, Outlet and Inlet	AD4318D359EA Heater Pipe, Outlet and Inlet -	$247.92	1
36	AD4318D359DA	Pipe Assembly, Outlet and Inlet	AD4318D359DA Pipe Assembly, Outlet and Inlet -	$498.71	1
37	702901	HOSE CLAMP, SPRING, 23x15	702901 HOSE CLAMP, SPRING, 23x15 -	$2.17	7
38	702944	Nut, M6 flg IN STOCK	702944 Nut, M6 flg - IN STOCK	$1.83	8
39	703198	BOLT, M6x40, HEX IN STOCK	703198 BOLT, M6x40, HEX - IN STOCK	$0.79	1
40	AD4318495AA	Valve Assy, Heater Water Control	AD4318495AA Valve Assy, Heater Water Control -	$255.70	1
41	AD43-18D359-FA	Hose, Heater Water Valve Inlet	AD43-18D359-FA Hose, Heater Water Valve Inlet LHD	-	1	Enquire
42	W525862-S445	Clamp, Heavy Duty, 27x15	W525862-S445 Clamp, Heavy Duty, 27x15 -	-	2	Enquire
43	DD4318D334AA	Hose, Heater Inlet Assembly	DD4318D334AA Hose, Heater Inlet Assembly LHD 'S', Includes Items 37 and 44	$293.94	1
44	701335	HOSR CLIP, SPRING, 20x15	701335 HOSR CLIP, SPRING, 20x15 -	$1.17	2
45	DD4318D359AB	Hose, Heater Outlet Assembly	DD4318D359AB Hose, Heater Outlet Assembly LHD, Includes Items 37	$532.18	1
46	4G4358AA	PIPE CLIP, DOUBLE	4G4358AA PIPE CLIP, DOUBLE LHD Only	$23.26	1
47	AD432A155AA	Bracket, Hose Clip	AD432A155AA Bracket, Hose Clip LHD Only	$21.23	1
48	ED238584AA	HOSE ASSEMBLY,THERMOSTAT, UPPER	ED238584AA HOSE ASSEMBLY,THERMOSTAT, UPPER -	$655.88	1
49	NSS	ウォッシャー	NSS ウォッシャー Use Item 48	-	1	Enquire
50	NSS	ウォッシャー	NSS ウォッシャー Use Item 48	-	1	Enquire
51	AD2318674AB	HOSE ASSEMBLY, HEATERRETURN	AD2318674AB HOSE ASSEMBLY, HEATERRETURN -	$450.39	1
52	NSS	ウォッシャー	NSS ウォッシャー Use Item 51	-	1	Enquire
53	NSS	ウォッシャー	NSS ウォッシャー Use Item 51	-	1	Enquire
54	701172	CLIP, 16.0x2.8-3.3 IN STOCK	701172 CLIP, 16.0x2.8-3.3 RHD IN STOCK	$0.79	2
55	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd -	-	3	Enquire
57	702514	Screw, flg, M6 x 16 torx IN STOCK	702514 Screw, flg, M6 x 16 torx - IN STOCK	$2.87	1
