Body Structure - Anciliary Parts, Coupe, page 1 of Aston Martin Aston Martin GT VIRAGE (2012-2013)

すべて見る

Aston Martin GT VIRAGE (2012-2013) - Body Structure - Anciliary Parts, Coupe, page 1

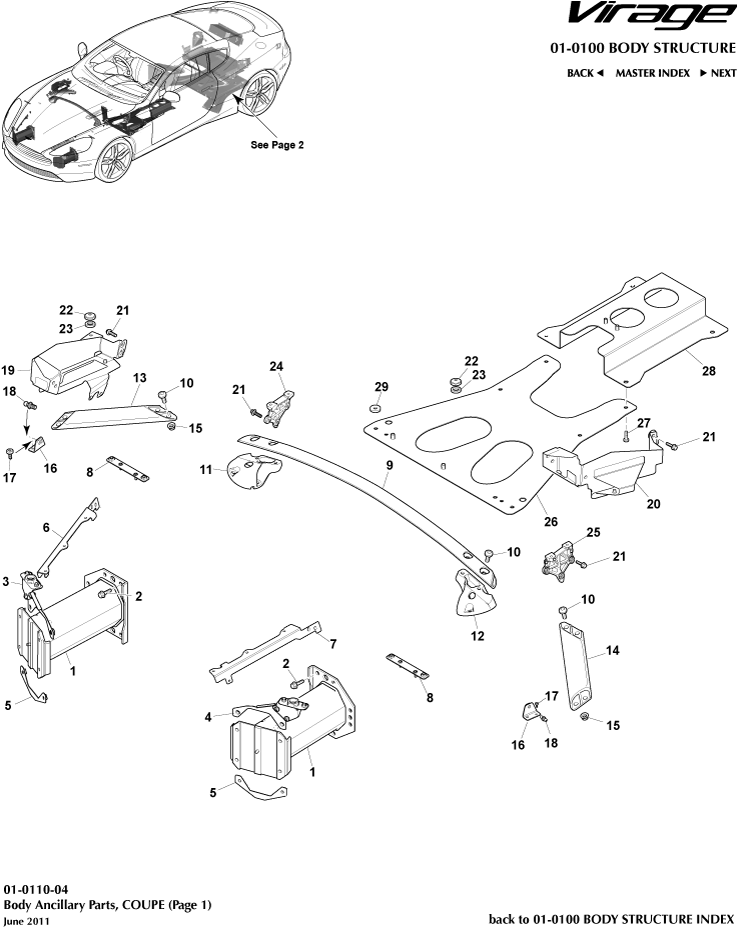

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head -	-	4	Enquire
1	AD43V17N800AC	Crash Can, Frt Bumper	AD43V17N800AC Crash Can, Frt Bumper Structural Cat. A only	$2,159.58	2
2	704495	SCREW, M8x35, HEX FLG	704495 SCREW, M8x35, HEX FLG -	$14.17	12
3	8D3313068AB	Head lamp mounting panel RH	8D3313068AB Head lamp mounting panel RH -	$904.46	1
4	8D3313069AB	Bracket, Headlamp Mnting LH	8D3313069AB Bracket, Headlamp Mnting LH -	$904.46	1
5	4G436367912AC	Nut Plate Assembly, Crash Can Lower	4G436367912AC Nut Plate Assembly, Crash Can Lower -	-	2	Enquire
6	4G43043B19AC	Tube, passenger airbag initr RH	4G43043B19AC Tube, passenger airbag initr RH -	$38.28	1
7	4G43043B20AC	Tube, passenger airbag initr LH	4G43043B20AC Tube, passenger airbag initr LH -	$70.64	1
8	8D33199901AA	Nutplate, M6 Hood Striker Plate	8D33199901AA Nutplate, M6 Hood Striker Plate -	$15.94	2
9	84G43-108A75-AA	クロスブレース	84G43-108A75-AA クロスブレース -	-	1	Enquire
10	702209	ネジ、M10 X 25	702209 ネジ、M10 X 25 -	$2.05	8
11	8D33108A86AA	Bracket, Cross Brace, RH	8D33108A86AA Bracket, Cross Brace, RH -	$129.49	1
12	8D33108A87AA	Bracket, Cross Brace, LH	8D33108A87AA Bracket, Cross Brace, LH -	$129.49	1
13	GOAG43F00198AA	Crush bar, reinforcement body, front RH	GOAG43F00198AA Crush bar, reinforcement body, front RH -	$950.10	1
14	GOAG43F00199AA	Cross Brace, Reinforcement, LH	GOAG43F00199AA Cross Brace, Reinforcement, LH -	$950.10	1
15	703160	Nut, M10 Flange	703160 Nut, M10 Flange -	-	4	Enquire
17	701567	SCREW, M6x16, PAN	701567 SCREW, M6x16, PAN -	$3.71	4
18	6485690	ボールペン	6485690 ボールペン -	$0.43	2
19	4G435340AJ	Bracket, ECU mounting RH	4G435340AJ Bracket, ECU mounting RH -	$189.54	1
20	4G435341AJ	Bracket, ECU mounting LH	4G435341AJ Bracket, ECU mounting LH -	$189.54	1
21	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20 -	$0.34	18
22	4G43061B70AA	Cover, Dust Cap	4G43061B70AA Cover, Dust Cap -	$0.71	2
23	4G4316740AB	Pad, Hood On Cowl	4G4316740AB Pad, Hood On Cowl -	$8.93	2
24	CG4316A681AB	Reinforced head hinge on body, RH	CG4316A681AB Reinforced head hinge on body, RH -	$53.38	1
25	CG4316A682AB	Reinforced head hinge on body, LH	CG4316A682AB Reinforced head hinge on body, LH -	$62.81	1
26	4G43111K36AF	トンネルレインフォースメント、フロント	4G43111K36AF トンネルレインフォースメント、フロント -	$136.91	1
27	703172	Screw, M8x25 pan hd	703172 Screw, M8x25 pan hd -	-	8	Enquire
29	4G431660AA	Spacer, frt tunnel reinforce	4G431660AA Spacer, frt tunnel reinforce -	$24.85	4
