Body Structure - Underbody, Rear, Coupe of Aston Martin Aston Martin GT VIRAGE (2012-2013)

すべて見る

Aston Martin GT VIRAGE (2012-2013) - Body Structure - Underbody, Rear, Coupe

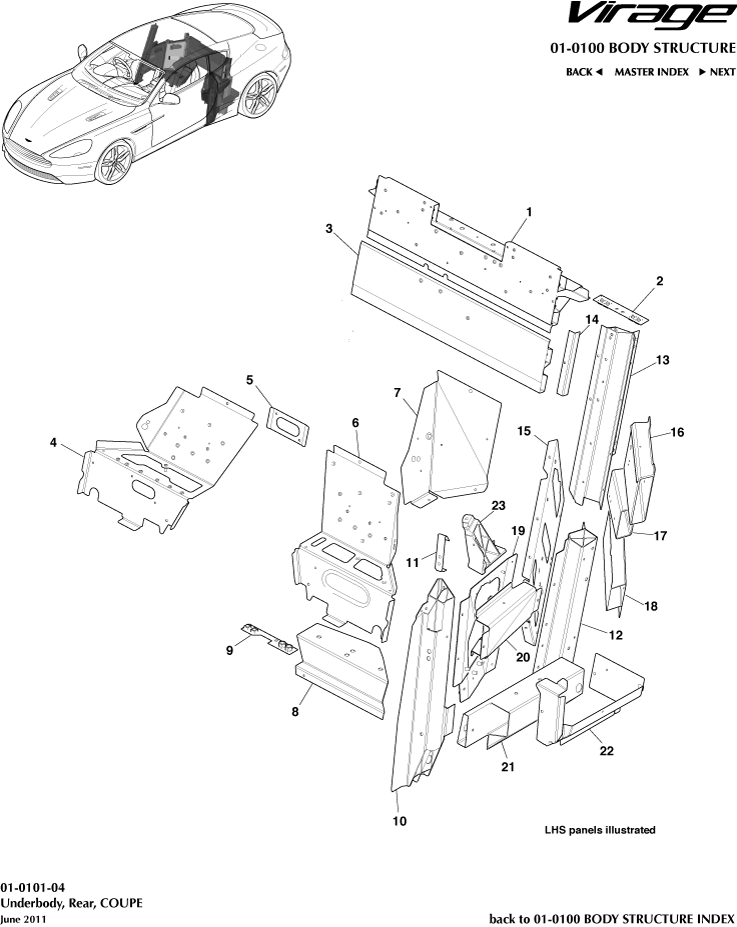

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8G43-10798-AA	Reinf front floor, centre section, rear, RH	8G43-10798-AA Reinf front floor, centre section, rear, RH Structural Cat. A only	-	1	Enquire
-	P08G43-109A68-AC	クロスメンバー、フロントフロア、リア、右側	P08G43-109A68-AC クロスメンバー、フロントフロア、リア、右側 Structural Cat. A only	-	1	Enquire
-	8G43347864AA	Nutplate, rear subframe, front, RH	8G43347864AA Nutplate, rear subframe, front, RH -	$27.36	1
-	8G43C24312AB	ピラー、センターボディ、右側	8G43C24312AB ピラー、センターボディ、右側 Structural Cat. A only	$169.62	1
-	BG43-24314-AA	ピラー、センターボディ、外側リア、右側	BG43-24314-AA ピラー、センターボディ、外側リア、右側 Structural Cat. A only	-	1	Enquire
-	AG43-C24326-AA	ピラー、センターボディ内側リア、右サイド	AG43-C24326-AA ピラー、センターボディ内側リア、右サイド Structural Cat. A only	-	1	Enquire
-	8G4327924AA	Panel, rear quarter inner side, RH	8G4327924AA Panel, rear quarter inner side, RH Structural Cat. A only	$93.52	1
-	P08G43-101K92-AB	メンバー、フロア側リア上部、右側	P08G43-101K92-AB メンバー、フロア側リア上部、右側 Structural Cat. A only	-	1	Enquire
-	GOAG3310470AA	メンバー、フロア側インナーリア、右側	GOAG3310470AA メンバー、フロア側インナーリア、右側 Structural Cat. A only	$56.87	1
-	BG33-10504-AA	メンバー、エクステンションフロア側リア下部、右側	BG33-10504-AA メンバー、エクステンションフロア側リア下部、右側 Structural Cat. A only	-	1	Enquire
-	8G43-C24576-GC	パネル、センターボディピラー、右側	8G43-C24576-GC パネル、センターボディピラー、右側 Structural Cat. A only	-	1	Enquire
-	P08G43C101D08AC	Extension member, rear floor side upper, RH	P08G43C101D08AC Extension member, rear floor side upper, RH Structural Cat. A only	$96.39	1
-	8G43101D06GC	エクステンションメンバー、リアフロア側下部、右側	8G43101D06GC エクステンションメンバー、リアフロア側下部、右側 Structural Cat. A only	$148.96	1
-	P08G43C20414AC	Pan, reinforcement door opening rear, RH	P08G43C20414AC Pan, reinforcement door opening rear, RH Structural Cat. A only	$163.62	1
-	P08G43-611D38-AA	ブラケット ASSY, フロントシートベルトリテーナー, 右側	P08G43-611D38-AA ブラケット ASSY, フロントシートベルトリテーナー, 右側 Structural Cat. A only	-	1	Enquire
1	8G43C103B44AC	クロスメンバー、リア上部	8G43C103B44AC クロスメンバー、リア上部 Structural Cat. A only	$261.57	1
2	4G43501A0AB	Nutplate, rear retractor	4G43501A0AB Nutplate, rear retractor -	$25.17	1
3	AG43-C10786-AA	クロスメンバー、リアフロア、フロント	AG43-C10786-AA クロスメンバー、リアフロア、フロント Structural Cat. A only	-	1	Enquire
4	8G43-111B22-GB	Reinforcement front floor pan, RH	8G43-111B22-GB Reinforcement front floor pan, RH Structural Cat. A only	-	1	Enquire
5	P08G43-10765-AB	ブラケット、バッテリホールドダウンクランプ	P08G43-10765-AB ブラケット、バッテリホールドダウンクランプ -	-	1	Enquire
6	CG43-111B23-AA	補強フロントフロアパン左側	CG43-111B23-AA 補強フロントフロアパン左側 Structural Cat. A only	-	1	Enquire
7	8G43-10799-AB	REINF フロントフロアセンターセクションリア左側	8G43-10799-AB REINF フロントフロアセンターセクションリア左側 Structural Cat. A only	-	1	Enquire
8	P08G43-109A69-AB	クロスメンバー、フロントフロア、リア、左側	P08G43-109A69-AB クロスメンバー、フロントフロア、リア、左側 Structural Cat. A only	-	1	Enquire
9	8G43347863AA	Nutplate, rear subframe, front, LH	8G43347863AA Nutplate, rear subframe, front, LH -	$27.36	1
10	8G43-C24313-AB	ピラー、センターボディ、左サイド	8G43-C24313-AB ピラー、センターボディ、左サイド Structural Cat. A only	-	1	Enquire
11	4G43C393126AE	Nutplate, M8, â??Bâ?? post	4G43C393126AE Nutplate, M8, â??Bâ?? post -	$16.42	2
12	BG43-24315-AA	ピラー、センターボディ、外側リア、左サイド	BG43-24315-AA ピラー、センターボディ、外側リア、左サイド Structural Cat. A only	-	1	Enquire
13	AG43-C24327-AA	ピラー、センターボディ内側リア、左側	AG43-C24327-AA ピラー、センターボディ内側リア、左側 Structural Cat. A only	-	1	Enquire
14	GOAG3324320AA	Reinforcement centre body pillar	GOAG3324320AA Reinforcement centre body pillar Structural Cat. A only	$22.81	2
15	8G4327925AA	Panel, rear quarter inner side, LH	8G4327925AA Panel, rear quarter inner side, LH Structural Cat. A only	$93.52	1
16	P08G43101K93AC	メンバー、フロアサイドアッパーリア、左側	P08G43101K93AC メンバー、フロアサイドアッパーリア、左側 Structural Cat. A only	$88.17	1
17	GOAG3310471AA	メンバー、フロアサイド内側リア、左サイド	GOAG3310471AA メンバー、フロアサイド内側リア、左サイド Structural Cat. A only	$56.87	1
18	BG33-10505-AB	メンバー、エクステンションフロア側リア下部、左側	BG33-10505-AB メンバー、エクステンションフロア側リア下部、左側 Structural Cat. A only	-	1	Enquire
19	8G43-C24577-GD	パネル、ボディピラー中央、左側	8G43-C24577-GD パネル、ボディピラー中央、左側 Structural Cat. A only	-	1	Enquire
20	P08G43C101D09AC	延長部材、リアフロア側上部、左側	P08G43C101D09AC 延長部材、リアフロア側上部、左側 Structural Cat. A only	$94.67	1
21	8G43101D07GC	エクステンションメンバー、リアフロアサイドロア、左側	8G43101D07GC エクステンションメンバー、リアフロアサイドロア、左側 Structural Cat. A only	$148.96	1
22	P08G43C20415AC	パン、補強ドア開口部リア、左側	P08G43C20415AC パン、補強ドア開口部リア、左側 Structural Cat. A only	$163.62	1
23	P08G43611D39AA	ブラケット ASSY, フロントシートベルトリテーナー, 左側	P08G43611D39AA ブラケット ASSY, フロントシートベルトリテーナー, 左側 Structural Cat. A only	$5.66	1
