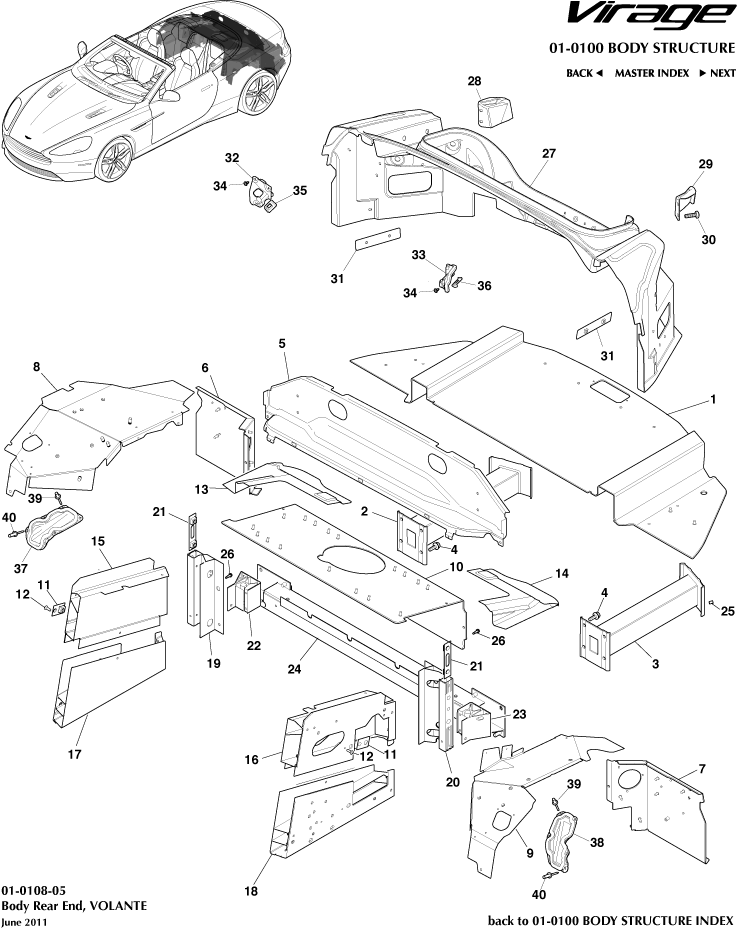

Aston Martin GT VIRAGE (2012-2013) - Body Structure - Body Rear End, Volante

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	BG4347124AA	PNLフロアトランク	BG4347124AA PNLフロアトランク Structural Cat. A only	-	1	Enquire
2	9G4317F034AA	ABSバンパーRR右側	9G4317F034AA ABSバンパーRR右側 Structural Cat. A only	-	1	Enquire
3	9G4317F035AA	ABSアッセンブリー BMR RR 左側	9G4317F035AA ABSアッセンブリー BMR RR 左側 Structural Cat. A only	-	1	Enquire
4	703120	六角穴付き肩ネジ M8-1.25-90	703120 六角穴付き肩ネジ M8-1.25-90 -	-	8	Enquire
5	9G43L40334GD	PNL UPR BK CTR	9G43L40334GD PNL UPR BK CTR Structural Cat. A only	-	1	Enquire
6	9G43L10514AD	パネルリヤフロア外側右	9G43L10514AD パネルリヤフロア外側右 Structural Cat. A only	-	1	Enquire
7	9G43L10515AC	パネルリヤフロアアウター左	9G43L10515AC パネルリヤフロアアウター左 Structural Cat. A only	-	1	Enquire
8	SY9Y23924AC	DR APPLIQUE RH - BC	SY9Y23924AC DR APPLIQUE RH - BC Structural Cat. A only	-	1	Enquire
9	22AB595GP	ASSY MANUAL HATCH LID	22AB595GP ASSY MANUAL HATCH LID Structural Cat. A only	-	1	Enquire
10	22AB594GP	ASSY ELECTRIC HATCH LID	22AB594GP ASSY ELECTRIC HATCH LID Structural Cat. A only	-	1	Enquire
11	6G3380997AA	ナットプレート、M12、リアダンパー取り付け、フロント	6G3380997AA ナットプレート、M12、リアダンパー取り付け、フロント -	-	2	Enquire
12	703074	リベット、4.65 X 13.8	703074 リベット、4.65 X 13.8 -	-	2	Enquire
13	9G4324442AA	キャップ、センターボディピラー、右側	9G4324442AA キャップ、センターボディピラー、右側 Structural Cat. A only	-	1	Enquire
14	9G4324443AA	キャップ、センターボディピラー、左側	9G4324443AA キャップ、センターボディピラー、左側 Structural Cat. A only	-	1	Enquire
15	SY9Y04317ICW	PASS OUTBRD PAD	SY9Y04317ICW PASS OUTBRD PAD Structural Cat. A only	-	1	Enquire
16	SY9Y04790WCW	IP MAIN ASSEMBLY LHD	SY9Y04790WCW IP MAIN ASSEMBLY LHD Structural Cat. A only	-	1	Enquire
17	SY7Y13068AF	フェンダーキャリアRH	SY7Y13068AF フェンダーキャリアRH Structural Cat. A only	-	1	Enquire
18	22AB052GP	PNL FNDR FRT HEADLAMP MTG INR RH	22AB052GP PNL FNDR FRT HEADLAMP MTG INR RH Structural Cat. A only	-	1	Enquire
19	GOAG43101C84AA	ブラッカーサイドメンバーリア右	GOAG43101C84AA ブラッカーサイドメンバーリア右 Structural Cat. A only	-	1	Enquire
20	GOAG43101C85AA	ブラケットサイドメンバーリア左側	GOAG43101C85AA ブラケットサイドメンバーリア左側 Structural Cat. A only	-	1	Enquire
21	8G43334177AA	ナットプレート、M12、リアダンパー取り付け、リア	8G43334177AA ナットプレート、M12、リアダンパー取り付け、リア -	-	2	Enquire
22	GOAG335A355AA	サポートサブフレームリア右側	GOAG335A355AA サポートサブフレームリア右側 Structural Cat. A only	-	1	Enquire
23	GOAG335A356AA	サポートサブフレームリア左側	GOAG335A356AA サポートサブフレームリア左側 Structural Cat. A only	-	1	Enquire
24	AG4340338AA	強化ロアバックセンターパネル	AG4340338AA 強化ロアバックセンターパネル Structural Cat. A only	-	1	Enquire
25	6G3356316AA	リブナット M8 平頭ローレット 2～3.5MM グリップ ZN/NI	6G3356316AA リブナット M8 平頭ローレット 2～3.5MM グリップ ZN/NI -	-	4	Enquire
26	6G33375732AB	ネジ、5.5 X 19、セルフドリル、六角フランジヘッド	6G33375732AB ネジ、5.5 X 19、セルフドリル、六角フランジヘッド -	-	4	Enquire
27	8G43L45108AA	トランクリッドサラウンド	8G43L45108AA トランクリッドサラウンド Structural Cat. A only	-	1	Enquire
29	4G43L40739AF	充填 TL GT PNL LWR チャイナ	4G43L40739AF 充填 TL GT PNL LWR チャイナ Structural Cat. A only	-	1	Enquire
30	700607	六角フランジネジ M6×16MM	700607 六角フランジネジ M6×16MM -	-	4	Enquire
31	4G43C42764AG	サポートブラケット、デッキリッドヒンジ取り付け	4G43C42764AG サポートブラケット、デッキリッドヒンジ取り付け -	-	2	Enquire
32	4G43430A46AF	シール、ヒンジ～インナーパネル、右側	4G43430A46AF シール、ヒンジ～インナーパネル、右側 -	-	1	Enquire
33	4G43430A47AF	シール、ヒンジ～インナーパネル、左側	4G43430A47AF シール、ヒンジ～インナーパネル、左側 -	-	1	Enquire
34	4G437810814	ファスナーアセンブリ、6.2X3、5.8、プッシュイン	4G437810814 ファスナーアセンブリ、6.2X3、5.8、プッシュイン -	-	6	Enquire
35	4G43427A20AD	ワイプシール、トノーヒンジ、右側	4G43427A20AD ワイプシール、トノーヒンジ、右側 -	-	1	Enquire
36	4G43427A21AD	ワイプシール、トノーヒンジ、左側	4G43427A21AD ワイプシール、トノーヒンジ、左側 -	-	1	Enquire
37	4G432K198AB	CAアッセンブリRRホイールハウスBRCクワッド右側	4G432K198AB CAアッセンブリRRホイールハウスBRCクワッド右側 -	-	1	Enquire
38	4G432K197AB	CAアッセンブリRRホイールハウスBRCクワッド左側	4G432K197AB CAアッセンブリRRホイールハウスBRCクワッド左側 -	-	1	Enquire
39	703754	リベット-ブラインド4.8X6.4-7.9合金/鋼	703754 リベット-ブラインド4.8X6.4-7.9合金/鋼 -	-	8	Enquire
40	6G33RA610123AA	ポップリベット、アルミニウム、4.8	6G33RA610123AA ポップリベット、アルミニウム、4.8 -	-	2	Enquire
