Body Structure - Anciliary Parts, Volante, page 2 of Aston Martin Aston Martin GT VIRAGE (2012-2013)

すべて見る

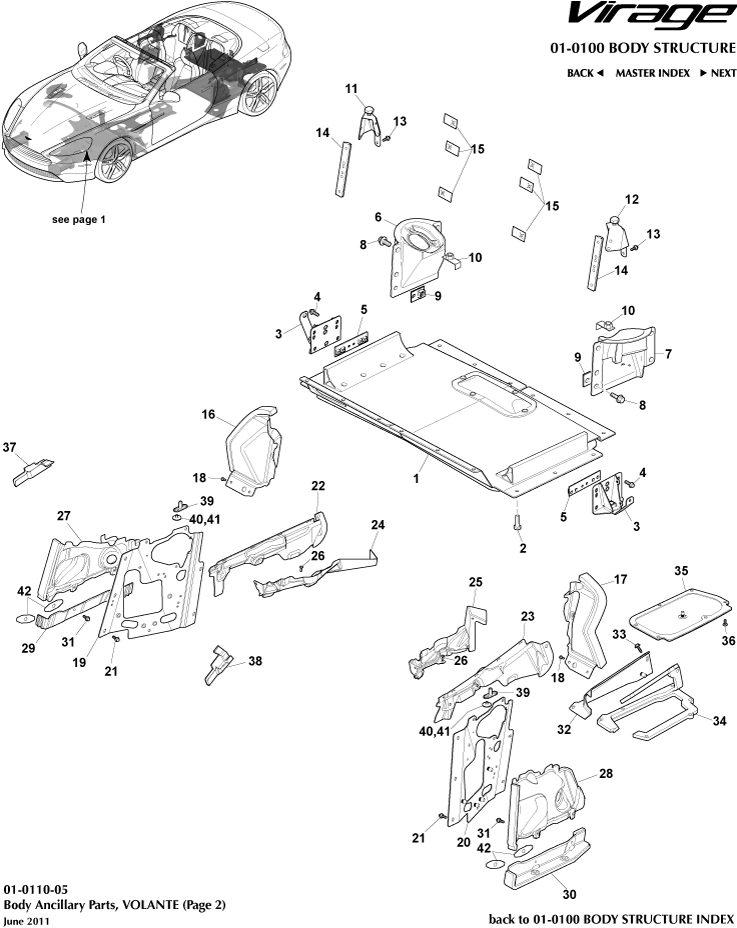

Aston Martin GT VIRAGE (2012-2013) - Body Structure - Anciliary Parts, Volante, page 2

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	4G43-38580-AL	パネル、燃料タンクコンパートメント、下部	4G43-38580-AL パネル、燃料タンクコンパートメント、下部 -	-	1	Enquire
2	703121	SCREW, M8x2,0 HEX FLG IN STOCK	703121 SCREW, M8x2,0 HEX FLG - IN STOCK	$0.49	18
4	703120	Screw, flg, M8 x 25 IN STOCK	703120 Screw, flg, M8 x 25 - IN STOCK	$22.08	-
5	6G335N394AB	Nutplate	6G335N394AB Nutplate -	$17.26	2
6	6G3318A000AC	Member, rear shock absorber mounting RH	6G3318A000AC Member, rear shock absorber mounting RH -	-	1	Enquire
7	6G3318A001AC	Member, rear shock absorber mounting LH	6G3318A001AC Member, rear shock absorber mounting LH -	-	1	Enquire
8	703185	Screw, M12x25, Hex Flange Head	703185 Screw, M12x25, Hex Flange Head -	$10.85	8
10	4G43501B0AC	Nutplate, rear subframe	4G43501B0AC Nutplate, rear subframe -	$16.37	2
11	4G434S018AA	Bracket, tonneau bump stop mounting, RH IN STOCK	4G434S018AA Bracket, tonneau bump stop mounting, RH - IN STOCK	$40.11	1
12	4G434S017AA	Bracket, tonneau bump stop mounting, LH IN STOCK	4G434S017AA Bracket, tonneau bump stop mounting, LH - IN STOCK	$40.11	1
13	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head 3 per bkt	-	6	Enquire
16	9G4328114AA	Baffle, quarter panel at wheel, hsg upper, RH	9G4328114AA Baffle, quarter panel at wheel, hsg upper, RH -	$42.31	1
17	9G4328115AA	Baffle, quarter panel at wheel, hsg upper, LH	9G4328115AA Baffle, quarter panel at wheel, hsg upper, LH -	$42.31	1
18	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 3 per panel	$11.25	6
19	8G43L04702GA	Panel, window reguator opening cover, RH	8G43L04702GA Panel, window reguator opening cover, RH -	$143.17	1
20	8G43L04703GA	Panel, window reguator opening cover, LH	8G43L04703GA Panel, window reguator opening cover, LH -	$143.17	1
21	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 10 per panel IN STOCK	$0.34	20
22	4G43A410K24AG	パネル、リアボディピラークロージング、右側	4G43A410K24AG パネル、リアボディピラークロージング、右側 -	$56.42	1
23	4G43A410K25AG	パネル、リアボディピラークロージング、左側	4G43A410K25AG パネル、リアボディピラークロージング、左側 -	$56.42	1
26	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 3 per panel	$11.25	6
31	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 2 per bkt IN STOCK	$0.34	4
32	9G43507A62AC	カバープレート、トノーポンプ	9G43507A62AC カバープレート、トノーポンプ -	$156.21	1
33	702839PK	Screw and Washer M6x20 Hex IN STOCK	702839PK Screw and Washer M6x20 Hex - IN STOCK	$6.86	3
34	9G43P8K141AB	Gasket, tonneau pump plate	9G43P8K141AB Gasket, tonneau pump plate -	$11.55	1
36	703149	ねじ M6X16 六角穴付き IN STOCK	703149 ねじ M6X16 六角穴付き - IN STOCK	$1.28	6
40	697810PK	Washer, M6x25x1.6	697810PK Washer, M6x25x1.6 2 per pin	-	4	Enquire
41	703266	Screw, torx M6 x 10 IN STOCK	703266 Screw, torx M6 x 10 2 per pin IN STOCK	$1.58	4
