Body Structure - Body Rear End, Coupe of Aston Martin Aston Martin GT VIRAGE (2012-2013)

すべて見る

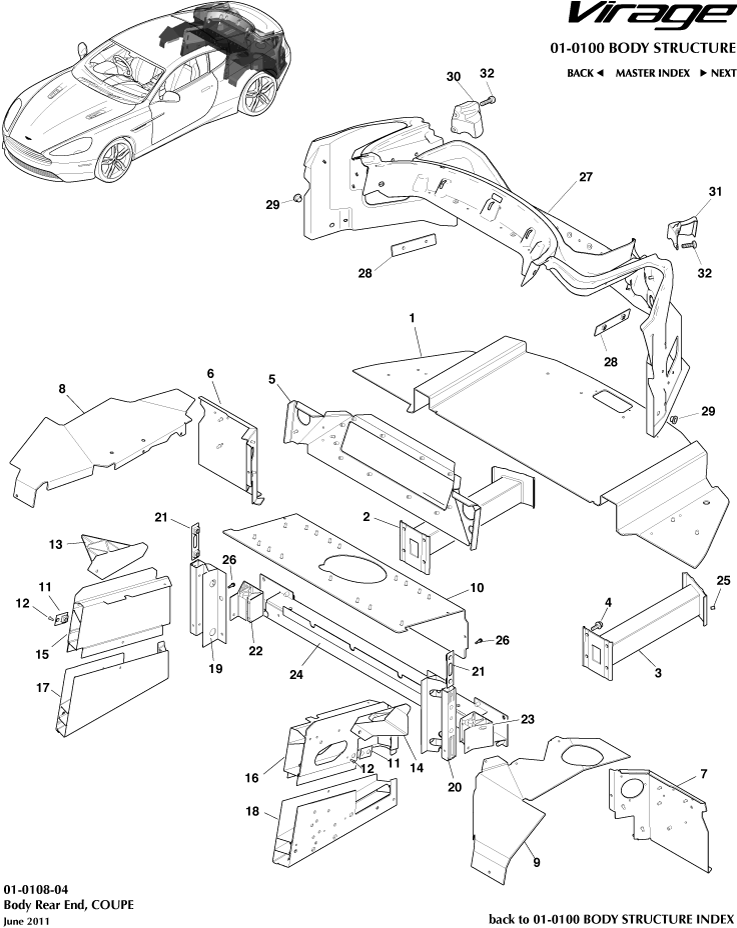

Aston Martin GT VIRAGE (2012-2013) - Body Structure - Body Rear End, Coupe

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	BG4347124AA	Panel, boot floor	BG4347124AA Panel, boot floor Structural Cat. A only	-	1	Enquire
2	9G4317F034AA	ABS, rear bumper, RH	9G4317F034AA ABS, rear bumper, RH Structural Cat. A only	-	1	Enquire
3	9G4317F035AA	ABS, rear bumper, LH	9G4317F035AA ABS, rear bumper, LH Structural Cat. A only	-	1	Enquire
4	703120	Screw, flg, M8 x 25 IN STOCK	703120 Screw, flg, M8 x 25 - IN STOCK	$22.08	8
5	8G43C40334GA	パネル、背面上部、中央	8G43C40334GA パネル、背面上部、中央 Structural Cat. A only	$152.69	1
6	8G43C10514AC	パネル、リアフロアアウター側、右側	8G43C10514AC パネル、リアフロアアウター側、右側 Structural Cat. A only	$153.16	1
7	8G43C10515AA	パネル、リアフロアアウター側、左側	8G43C10515AA パネル、リアフロアアウター側、左側 Structural Cat. A only	$153.16	1
8	BG43C279A54AA	パネル、クォーターホイールハウジング内側リア、右側	BG43C279A54AA パネル、クォーターホイールハウジング内側リア、右側 Structural Cat. A only	$571.65	1
9	BG43C279A55AC	パネル、クォーターホイールハウジング、インナーリア、左側	BG43C279A55AC パネル、クォーターホイールハウジング、インナーリア、左側 Structural Cat. A only	$98.77	1
10	9G43-C278A71-GA	パネル、燃料タンクコンパートメント上部	9G43-C278A71-GA パネル、燃料タンクコンパートメント上部 Structural Cat. A only	-	1	Enquire
11	6G3380997AA	NUTPLATE, M12, REARDAMPER MOUNT	6G3380997AA NUTPLATE, M12, REARDAMPER MOUNT -	$6.65	2
12	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head -	-	2	Enquire
13	P08G43C513B96AA	手綱、ルーフサイドレール、右側下部	P08G43C513B96AA 手綱、ルーフサイドレール、右側下部 Structural Cat. A only	-	1	Enquire
14	P08G43-C513B97-AA	手綱、ルーフサイドレール、左側下部	P08G43-C513B97-AA 手綱、ルーフサイドレール、左側下部 Structural Cat. A only	-	1	Enquire
15	8G43C10282AC	メンバーフロア側アッパー、右側	8G43C10282AC メンバーフロア側アッパー、右側 Structural Cat. A only	$199.85	1
16	P08G43C10283AC	メンバーフロアサイドアッパー、左側	P08G43C10283AC メンバーフロアサイドアッパー、左側 Structural Cat. A only	$193.99	1
17	9G43-10456-AA	リヤフロアサイド右	9G43-10456-AA リヤフロアサイド右 Structural Cat. A only	-	1	Enquire
18	9G43-10457-AA	MEMBER, REAR FLOOR SIDE,LOWER, LH	9G43-10457-AA MEMBER, REAR FLOOR SIDE,LOWER, LH Structural Cat. A only	-	1	Enquire
19	GOAG43101C84AA	ブラケット、サイドメンバー、リア、右側	GOAG43101C84AA ブラケット、サイドメンバー、リア、右側 Structural Cat. A only	$175.51	1
20	GOAG43101C85AA	ブラケット、サイドメンバー、リア、左側	GOAG43101C85AA ブラケット、サイドメンバー、リア、左側 Structural Cat. A only	$175.51	1
21	8G43334177AA	NUTPLATE, REAR DAMPERMOUNTING, REAR, M12	8G43334177AA NUTPLATE, REAR DAMPERMOUNTING, REAR, M12 -	$14.82	2
22	GOAG335A355AA	サポート、サブフレームリア、右側	GOAG335A355AA サポート、サブフレームリア、右側 Structural Cat. A only	$51.32	1
23	GOAG335A356AA	サポート、サブフレームリア、左側	GOAG335A356AA サポート、サブフレームリア、左側 Structural Cat. A only	$51.32	1
24	AG4340338AA	強化ロアバックセンターパネル	AG4340338AA 強化ロアバックセンターパネル Structural Cat. A only	$224.82	1
25	6G3356316AA	RIVNUT, M8, 2-3.5mm GRIPZn/Ni	6G3356316AA RIVNUT, M8, 2-3.5mm GRIPZn/Ni -	$0.66	4
26	6G33375732AB	Screw 5.5 x 19	6G33375732AB Screw 5.5 x 19 -	$0.38	4
27	8D33C45108AG	Trough, front surround, trunk lid	8D33C45108AG Trough, front surround, trunk lid Structural Cat. A only	$3,142.04	1
28	4G43C42764AG	サポートブラケット、デッキリッドヒンジ取り付け	4G43C42764AG サポートブラケット、デッキリッドヒンジ取り付け -	$15.11	2
29	4G43N804138AA	PLUG, 18mm	4G43N804138AA PLUG, 18mm -	$0.61	2
30	4G43C40738AE	Filler, tailgate lower panel, RH	4G43C40738AE Filler, tailgate lower panel, RH Structural Cat. A only	-	1	Enquire
31	4G43C40739AE	Filler, tailgate lower panel, LH	4G43C40739AE Filler, tailgate lower panel, LH Structural Cat. A only	-	1	Enquire
32	702637	Screw M6x20 Pan Hd lobe D	702637 Screw M6x20 Pan Hd lobe D 2 per assy	$0.22	4
