Aston Martin GT VIRAGE (2012-2013) - Body Structure - Body Dash & Cowl, Volante

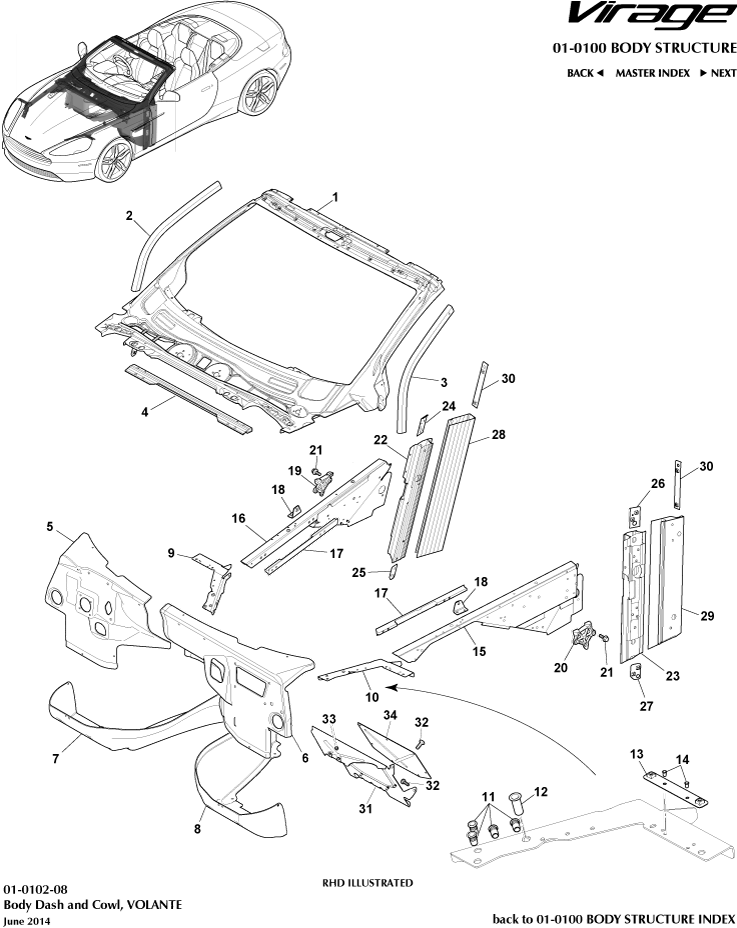

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	6G33L03014AE	Frame assy, windshield LHD	6G33L03014AE Frame assy, windshield LHD Structural Cat. A only	-	1	Enquire
-	BG43-F01613-AA	パネル、ダッシュサイド、左側	BG43-F01613-AA パネル、ダッシュサイド、左側 Structural Cat. A only	-	1	Enquire
-	8G4316431AA	Reinf hood striker plate, RH	8G4316431AA Reinf hood striker plate, RH Structural Cat. A only	$94.76	1
1	6G33-L03014-BF	Frame assy, windshield RHD	6G33-L03014-BF Frame assy, windshield RHD Structural Cat. A only	-	1	Enquire
3	GOAG33-F02527-AB	強化フロントボディピラー左側	GOAG33-F02527-AB 強化フロントボディピラー左側 Structural Cat. A only	-	1	Enquire
4	AG3310414AA	Member, front cross at dash	AG3310414AA Member, front cross at dash Structural Cat. A only	$90.84	1
5	6G33F01760AB	パネル、ダッシュアッパー、右、左ハンドル	6G33F01760AB パネル、ダッシュアッパー、右、左ハンドル Structural Cat. A only	$610.41	1
6	6G33F01760BB	パネル、ダッシュアッパー、右側、右ハンドル	6G33F01760BB パネル、ダッシュアッパー、右側、右ハンドル 1 per rail.Structural Cat. A only	$576.64	2
7	6G33F01761AB	パネル、ダッシュアッパー、LH、左ハンドル	6G33F01761AB パネル、ダッシュアッパー、LH、左ハンドル Structural Cat. A only	$598.76	1
8	6G33F01761BB	パネル、ダッシュ上部、LH、右ハンドル	6G33F01761BB パネル、ダッシュ上部、LH、右ハンドル Structural Cat. A only	$576.64	1
9	BG43-F01612-AA	パネル、ダッシュサイド、右側	BG43-F01612-AA パネル、ダッシュサイド、右側 Structural Cat. A only	-	1	Enquire
10	8G4316430AA	Reinf hood striker plate, LH	8G4316430AA Reinf hood striker plate, LH Structural Cat. A only	$61.10	1
11	6G3356316AA	RIVNUT, M8, 2-3.5mm GRIPZn/Ni	6G3356316AA RIVNUT, M8, 2-3.5mm GRIPZn/Ni 4 per striker plate	$0.66	8
12	6G3346768AA	Rivnut, M6/M10L	6G3346768AA Rivnut, M6/M10L 1 per striker plate	$1.89	2
13	8G43199901AA	Nut plate, M6 hood striker plate	8G43199901AA Nut plate, M6 hood striker plate -	$5.96	2
14	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head 2 per nut plate	-	4	Enquire
15	4G432010882	Extrusion, front fender apron, LH	4G432010882 Extrusion, front fender apron, LH Structural Cat. A only	$1,141.43	1
16	4G432010881	エクストルージョン、フロントフェンダーエプロン、右側	4G432010881 エクストルージョン、フロントフェンダーエプロン、右側 Structural Cat. A only	$1,141.43	1
17	GOAG3317F790AA	ナットプレート、M10	GOAG3317F790AA ナットプレート、M10 -	$54.48	2
19	CG4316A681AB	Reinforced head hinge on body, RH	CG4316A681AB Reinforced head hinge on body, RH -	$53.78	1
20	CG4316A682AB	Reinforced head hinge on body, LH	CG4316A682AB Reinforced head hinge on body, LH -	$63.29	1
21	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 - IN STOCK	$0.34	18
22	GOAG33F02660AA	ピラー、フロントボディ下部フロント、右側	GOAG33F02660AA ピラー、フロントボディ下部フロント、右側 Structural Cat. A only	$143.80	1
23	GOAG33F02661AA	ピラー、フロントボディ下部フロント、左側	GOAG33F02661AA ピラー、フロントボディ下部フロント、左側 Structural Cat. A only	-	1	Enquire
24	6G3371490AA	Nutplate M8, â??Aâ?? post hinge, upper, RH	6G3371490AA Nutplate M8, â??Aâ?? post hinge, upper, RH -	$9.50	1
25	6G3315110AB	Nutplate M8, â??Aâ?? post hinge, lower, RH	6G3315110AB Nutplate M8, â??Aâ?? post hinge, lower, RH -	$13.10	1
26	6G3394545AA	Nutplate M8, â??Aâ?? post hinge, upper, LH	6G3394545AA Nutplate M8, â??Aâ?? post hinge, upper, LH -	$9.34	1
27	6G33-15111-AB	Nutplate M8, â??Aâ?? post hinge, lower, LH	6G33-15111-AB Nutplate M8, â??Aâ?? post hinge, lower, LH -	-	1	Enquire
28	GOAG33F02662AA	エクストルージョンフロントボディピラーロア右側	GOAG33F02662AA エクストルージョンフロントボディピラーロア右側 Structural Cat. A only	-	1	Enquire
29	GOAG33F02663AA	押出フロント・ボディピラーロア、左側	GOAG33F02663AA 押出フロント・ボディピラーロア、左側 Structural Cat. A only	-	1	Enquire
30	6G33486226AA	ナットプレート、M8	6G33486226AA ナットプレート、M8 -	$9.50	2
31	4G43111C61AD	Panel, Dummy Floor Front, LH	4G43111C61AD Panel, Dummy Floor Front, LH Structural Cat. A only	$357.54	1
32	701553	Screw, M6 x 16 pan hd, hood release handle to bracket IN STOCK	701553 Screw, M6 x 16 pan hd, hood release handle to bracket - IN STOCK	$0.31	13
33	703169	M6, NUT, HEX FLG IN STOCK	703169 M6, NUT, HEX FLG - IN STOCK	$1.04	2
