Aston Martin GT DBS SUPERLEGGERA (2019-2023) - コンバーチブルルーフ

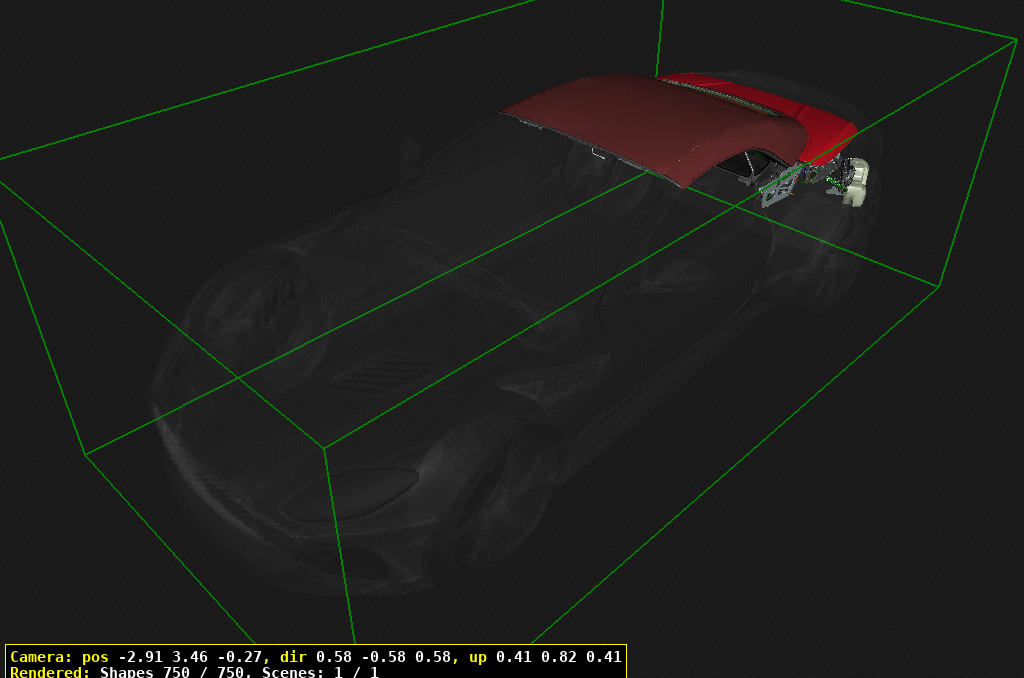

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	22AB201GP	ASSY PNL RR FENDER SUPPORT UPR LH	22AB201GP ASSY PNL RR FENDER SUPPORT UPR LH Includes all Trim,Mechanical, Electrical,and Hydraulic parts.	-	-	Enquire
10	KY53519D00AD	コンバートルーフアッセンブリー	KY53519D00AD コンバートルーフアッセンブリー Black/Black	-	1	Enquire
11	KY53519D00BD	コンバートルーフアッセンブリー	KY53519D00BD コンバートルーフアッセンブリー Black/Ivory	-	1	Enquire
12	KY53519D00CD	コンバートルーフアッセンブリー	KY53519D00CD コンバートルーフアッセンブリー Black/Tailor's Grey	-	1	Enquire
13	KY53519D00DD	コンバートルーフアッセンブリー	KY53519D00DD コンバートルーフアッセンブリー Black/Light Tan	-	1	Enquire
14	KY53519D00ED	コンバートルーフアッセンブリー	KY53519D00ED コンバートルーフアッセンブリー Black/Chancellor's Red	-	1	Enquire
15	KY53519D00FD	コンバートルーフアッセンブリー	KY53519D00FD コンバートルーフアッセンブリー Black/Moonshadow	-	1	Enquire
20	KY53519D01AD	コンバートルーフアッセンブリー	KY53519D01AD コンバートルーフアッセンブリー Atlantic Blue/Black	-	1	Enquire
21	KY53519D01BD	コンバート・ルーフ・アセンブリ	KY53519D01BD コンバート・ルーフ・アセンブリ Atlantic Blue/Ivory	-	1	Enquire
22	KY53519D01CD	コンバートルーフアッセンブリー	KY53519D01CD コンバートルーフアッセンブリー Atlantic Blue/Tailor'sGrey	-	1	Enquire
23	KY53519D01DD	コンバートルーフアッセンブリー	KY53519D01DD コンバートルーフアッセンブリー Atlantic Blue/Light Tan	-	1	Enquire
24	KY53519D01ED	コンバートルーフアッセンブリー	KY53519D01ED コンバートルーフアッセンブリー Atlantic Blue/Chancellor's Red	-	1	Enquire
25	KY53519D01FD	コンバートルーフアッセンブリー	KY53519D01FD コンバートルーフアッセンブリー Atlantic Blue/Moonshadow	-	1	Enquire
30	KY53519D02AD	コンバートルーフアッセンブリー	KY53519D02AD コンバートルーフアッセンブリー Titan Grey/Black	-	1	Enquire
31	KY53519D02BD	コンバートルーフアッセンブリー	KY53519D02BD コンバートルーフアッセンブリー Titan Grey/Ivory	-	1	Enquire
32	KY53519D02CD	コンバートルーフアッセンブリー	KY53519D02CD コンバートルーフアッセンブリー Titan Grey/Tailor's Grey	-	1	Enquire
33	KY53519D02DD	コンバートルーフアッセンブリー	KY53519D02DD コンバートルーフアッセンブリー Titan Grey/Light Tan	-	1	Enquire
34	KY53519D02ED	コンバートルーフアッセンブリー	KY53519D02ED コンバートルーフアッセンブリー Titan Grey/Chancellor'sRed	-	1	Enquire
35	KY53519D02FD	コンバートルーフアッセンブリー	KY53519D02FD コンバートルーフアッセンブリー Titan Grey/Moonshadow	-	1	Enquire
40	KY53519D03AD	コンバートルーフアッセンブリー	KY53519D03AD コンバートルーフアッセンブリー Black-Silver/Black	-	1	Enquire
41	KY53519D03BD	コンバートルーフアッセンブリー	KY53519D03BD コンバートルーフアッセンブリー Black-Silver/Ivory	-	1	Enquire
42	KY53519D03CD	コンバートルーフアッセンブリー	KY53519D03CD コンバートルーフアッセンブリー Black-Silver/Tailor'sGrey	-	1	Enquire
43	KY53519D03DD	コンバートルーフアッセンブリー	KY53519D03DD コンバートルーフアッセンブリー Black-Silver/Light Tan	-	1	Enquire
44	KY53519D03ED	コンバートルーフアッセンブリー	KY53519D03ED コンバートルーフアッセンブリー Black-Silver/Chancellor'sRed	-	1	Enquire
45	KY53519D03FD	コンバートルーフアッセンブリー	KY53519D03FD コンバートルーフアッセンブリー Black-Silver/Moonshadow	-	1	Enquire
50	KY53519D04AD	コンバートルーフアッセンブリー	KY53519D04AD コンバートルーフアッセンブリー Grey-Silver/Black	-	1	Enquire
51	KY53519D04BD	コンバートルーフアッセンブリー	KY53519D04BD コンバートルーフアッセンブリー Grey-Silver/Ivory	-	1	Enquire
52	KY53519D04CD	コンバートルーフアッセンブリー	KY53519D04CD コンバートルーフアッセンブリー Grey-Silver/Tailor's Grey	-	1	Enquire
53	KY53519D04DD	コンバートルーフアッセンブリー	KY53519D04DD コンバートルーフアッセンブリー Grey-Silver/Light Tan	-	1	Enquire
54	KY53519D04ED	コンバートルーフアッセンブリー	KY53519D04ED コンバートルーフアッセンブリー Grey-Silver/Chancellor'sRed	-	1	Enquire
55	KY53519D04FD	コンバートルーフアッセンブリー	KY53519D04FD コンバートルーフアッセンブリー Grey-Silver/Moonshadow	-	1	Enquire
60	KY53519D05AD	コンバートルーフアッセンブリー	KY53519D05AD コンバートルーフアッセンブリー Bitter Chocolate/Black	-	1	Enquire
61	KY53519D05BD	コンバートルーフアッセンブリー	KY53519D05BD コンバートルーフアッセンブリー Bitter Chocolate/Ivory	-	1	Enquire
62	KY53519D05CD	コンバートルーフアッセンブリー	KY53519D05CD コンバートルーフアッセンブリー Bitter Chocolate/Tailor'sGrey	-	1	Enquire
63	KY53519D05DD	コンバートルーフアッセンブリー	KY53519D05DD コンバートルーフアッセンブリー Bitter Chocolate/LightTan	-	1	Enquire
64	KY53519D05ED	コンバートルーフアッセンブリー	KY53519D05ED コンバートルーフアッセンブリー Bitter Chocolate/Chancellor's Red	-	1	Enquire
65	KY53519D05FD	コンバートルーフアッセンブリー	KY53519D05FD コンバートルーフアッセンブリー Bitter Chocolate/Moonshadow	-	1	Enquire
70	KY53519D06AD	コンバートルーフアッセンブリー	KY53519D06AD コンバートルーフアッセンブリー Bordeaux Red/Black	-	1	Enquire
71	KY53519D06BD	コンバートルーフアッセンブリー	KY53519D06BD コンバートルーフアッセンブリー Bordeaux Red/Ivory	-	1	Enquire
72	KY53519D06CD	コンバートルーフアッセンブリー	KY53519D06CD コンバートルーフアッセンブリー Bordeaux Red/Tailor'sGrey	-	1	Enquire
73	KY53519D06DD	コンバートルーフアッセンブリー	KY53519D06DD コンバートルーフアッセンブリー Bordeaux Red/Light Tan	-	1	Enquire
74	KY53519D06ED	コンバートルーフアッセンブリー	KY53519D06ED コンバートルーフアッセンブリー Bordeaux Red/Chancellor'sRed	-	1	Enquire
75	KY53519D06FD	コンバートルーフアッセンブリー	KY53519D06FD コンバートルーフアッセンブリー Bordeaux Red/Moonshadow	-	1	Enquire
80	KY53519D07AD	コンバートルーフアッセンブリー	KY53519D07AD コンバートルーフアッセンブリー Sandstorm/Black	-	1	Enquire
81	KY53519D07BD	コンバートルーフアッセンブリー	KY53519D07BD コンバートルーフアッセンブリー Sandstorm/Ivory	-	1	Enquire
82	KY53519D07CD	コンバートルーフアッセンブリー	KY53519D07CD コンバートルーフアッセンブリー Sandstorm/Tailor's Grey	-	1	Enquire
83	KY53519D07DD	コンバートルーフアッセンブリー	KY53519D07DD コンバートルーフアッセンブリー Sandstorm/Light Tan	-	1	Enquire
84	KY53519D07ED	コンバートルーフアッセンブリー	KY53519D07ED コンバートルーフアッセンブリー Sandstorm/Chancellor'sRed	-	1	Enquire
85	KY53519D07FD	コンバートルーフアッセンブリー	KY53519D07FD コンバートルーフアッセンブリー Sandstorm/Moonshadow	-	1	Enquire
100	KY5370351AB	キャノピーカバー	KY5370351AB キャノピーカバー Obsidian Black	-	1	Enquire
101	KY5370351BB	キャノピーカバー	KY5370351BB キャノピーカバー Atlantic Blue	-	1	Enquire
102	KY5370351CB	キャノピーカバーT/グレー	KY5370351CB キャノピーカバーT/グレー Titan Grey	-	1	Enquire
103	KY5370351DB	キャノピーカバー	KY5370351DB キャノピーカバー Black/Silver	-	1	Enquire
104	KY5370351EB	キャノピーカバー	KY5370351EB キャノピーカバー Grey/Silver	-	1	Enquire
105	KY5370351FB	キャノピーカバー-B/チャコール	KY5370351FB キャノピーカバー-B/チャコール Bitter Chocolate	-	1	Enquire
106	KY5370351GB	キャノピーカバー	KY5370351GB キャノピーカバー Bordeux/Red	-	1	Enquire
107	KY5370351HB	キャノピーカバー-S/ストーム	KY5370351HB キャノピーカバー-S/ストーム Sandstorm/Java	-	1	Enquire
110	KY5370352AB	インナーライニング-オブシディアン	KY5370352AB インナーライニング-オブシディアン Obsidian Black	-	1	Enquire
111	KY5370352BB	インナーライニング、CGアイボリー	KY5370352BB インナーライニング、CGアイボリー Ivory	-	1	Enquire
112	KY5370352CB	インナーライニング-T/グレー	KY5370352CB インナーライニング-T/グレー Tailors Grey	-	1	Enquire
113	KY5370352DB	インナーライニング-L/タン	KY5370352DB インナーライニング-L/タン Light Tan	-	1	Enquire
114	KY5370352EB	インナーライニング-チャンRD	KY5370352EB インナーライニング-チャンRD Chancellors Red	-	1	Enquire
115	KY5370352FB	インナーライニング	KY5370352FB インナーライニング Moonshadow	-	1	Enquire
120	KY53519C58AB	ヘッダートリムキット	KY53519C58AB ヘッダートリムキット Obsidian Black	-	1	Enquire
121	KY53519C58BB	ヘッダートリムキット	KY53519C58BB ヘッダートリムキット Ivory	-	1	Enquire
122	KY53519C58CB	ヘッダートリムキット	KY53519C58CB ヘッダートリムキット Tailors Grey	-	1	Enquire
123	KY53519C58DB	ヘッダートリムキット	KY53519C58DB ヘッダートリムキット Light Tan	-	1	Enquire
124	KY53519C58EB	ヘッダートリムキット	KY53519C58EB ヘッダートリムキット Chancellors Red	-	1	Enquire
125	KY53519C58FB	ヘッダートリムキット	KY53519C58FB ヘッダートリムキット Moonshadow	-	1	Enquire
130	KY53064T12AB	ヘッダートリムフィックスキット	KY53064T12AB ヘッダートリムフィックスキット	-	1	Enquire
140	KY5352028AB	ヘッダートリムキャップ	KY5352028AB ヘッダートリムキャップ Obsidian Black	-	1	Enquire
141	KY5352028BB	ヘッダートリムキャップ	KY5352028BB ヘッダートリムキャップ Ivory	-	1	Enquire
142	KY5352028CB	ヘッダートリムキャップ	KY5352028CB ヘッダートリムキャップ Tailors Grey	-	1	Enquire
143	KY5352028DB	ヘッダートリムキャップ	KY5352028DB ヘッダートリムキャップ Light Tan	-	1	Enquire
144	KY5352028EB	ヘッダートリムキャップ	KY5352028EB ヘッダートリムキャップ Chancellors Red	-	1	Enquire
145	KY5352028FB	ヘッダートリムキャップ	KY5352028FB ヘッダートリムキャップ Moonshadow	-	1	Enquire
150	KY53F502D41AB	テンションベルトキット	KY53F502D41AB テンションベルトキット	-	1	Enquire
160	KY53L51210AB	シールキットアッシーフロント	KY53L51210AB シールキットアッシーフロント	-	1	Enquire
170	KY53L51230AB	シールキットアッシーリア	KY53L51230AB シールキットアッシーリア	-	1	Enquire
180	KY53L51211AB	シールキットASIYミッドLH	KY53L51211AB シールキットASIYミッドLH	-	1	Enquire
190	KY53L51220AB	シールキット	KY53L51220AB シールキット	-	1	Enquire
199	KY53064T10AB	キャノピーとインナーフィックス	KY53064T10AB キャノピーとインナーフィックス Canopy and Inner Lining	-	1	Enquire
200	11AA108CP	BOLLHOFF RIVNUT M6 1.50 - 3.00 2330-706	11AA108CP BOLLHOFF RIVNUT M6 1.50 - 3.00 2330-706 Only sold as a completeroof	$2.90	1
210	KY53500A06AB	ルーフスモールパーツキット	KY53500A06AB ルーフスモールパーツキット Buffers, Hinges, andGuides.	-	1	Enquire
220	KY53L51240AB	ラッチモーターアッシー	KY53L51240AB ラッチモーターアッシー	-	1	Enquire
230	KY533104AB	フロント・ヘッドライニング・キット	KY533104AB フロント・ヘッドライニング・キット	-	1	Enquire
240	KY5319E870AB	MSハーネスASSY	KY5319E870AB MSハーネスASSY	-	1	Enquire
250	KY53765011AC	ラッチレシーバLH	KY53765011AC ラッチレシーバLH	-	1	Enquire
260	KY53765010AC	ラッチレシーバーRH	KY53765010AC ラッチレシーバーRH Includes item 270	-	1	Enquire
270	KY53765013AA	LTCHレシーバーMSキット	KY53765013AA LTCHレシーバーMSキット	-	1	Enquire
280	KY53100134AA	SCW-M8×1.25パン・トルクス	KY53100134AA SCW-M8×1.25パン・トルクス	-	4	Enquire
290	1405B39907	ブックレットRR25	1405B39907 ブックレットRR25 Not Dealer Serviceable	-	2	Enquire
300	703730	ネジ、M8 X 16、六角フランジヘッド	703730 ネジ、M8 X 16、六角フランジヘッド Roof to Console	-	6	Enquire
310	703195	ネジ M8X40 FLG 8 クロームフリー	703195 ネジ M8X40 FLG 8 クロームフリー	-	6	Enquire
320	707004	ボルト＆ワッシャ M6×16 HX	707004 ボルト＆ワッシャ M6×16 HX	-	2	Enquire
330	CD3343422BA	M8X21 BLKワッシャ	CD3343422BA M8X21 BLKワッシャ	-	6	Enquire
340	KY535B373AB	CフラップASSY LH	KY535B373AB CフラップASSY LH Includes item 360	-	1	Enquire
350	KY535B372AB	Cフラップアセンブリ右側	KY535B372AB Cフラップアセンブリ右側 Includes item 360	-	1	Enquire
360	KY5354042AB	Cフラップケーブル	KY5354042AB Cフラップケーブル	-	2	Enquire
370	KY5317B072AB	エマージェンシーツールルーフ	KY5317B072AB エマージェンシーツールルーフ Manual Winder Tool	-	1	Enquire
380	702944	ナット、M6、六角フランジ	702944 ナット、M6、六角フランジ	-	4	Enquire
390	KY53221194AB	ホールセンサーとリード	KY53221194AB ホールセンサーとリード	-	1	Enquire
400	KY5314D121AB	CRCワイヤーハーネス	KY5314D121AB CRCワイヤーハーネス	-	1	Enquire
410	KY539G803AB	ハイドラシステム固定キット	KY539G803AB ハイドラシステム固定キット Includes items 420-510	-	1	Enquire
420	KY5350639AB	メインシリンダーLH	KY5350639AB メインシリンダーLH	-	1	Enquire
430	KY5350638AB	メインシリンダーRH	KY5350638AB メインシリンダーRH	-	1	Enquire
440	KY53539A79AB	引張弓用シリンダーLH	KY53539A79AB 引張弓用シリンダーLH	-	1	Enquire
450	KY53539A78AB	弓シリンダーRH	KY53539A78AB 弓シリンダーRH	-	1	Enquire
460	KY53503A29AB	トノシリンダー左側	KY53503A29AB トノシリンダー左側	-	1	Enquire
470	KY53503A28AB	トノシリンダー右側	KY53503A28AB トノシリンダー右側	-	1	Enquire
480	KY538A542AB	油圧ポンプユニット	KY538A542AB 油圧ポンプユニット Includes item 490 & 500	-	1	Enquire
490	KY539310161	油圧ポンプ MTR-SA011280	KY539310161 油圧ポンプ MTR-SA011280 Also refer to ServiceAction SA-01-1280	-	1	Enquire
500	KY53VTL643AB	ハイドラリザーバーキャップ	KY53VTL643AB ハイドラリザーバーキャップ	-	1	Enquire
510	KY5328780AB	ハイドラシステムフィックスキット	KY5328780AB ハイドラシステムフィックスキット	-	1	Enquire
520	KY53209454AB	ポンプ絶縁ジャケット	KY53209454AB ポンプ絶縁ジャケット	-	1	Enquire
530	KY53209457AB	ハイドラオイル-1 リットル	KY53209457AB ハイドラオイル-1 リットル	-	A/R	Enquire
550	KY53L613G24AD	ウィンドデフレクターアッセンブリー	KY53L613G24AD ウィンドデフレクターアッセンブリー	-	1	Enquire
600	LY73L501A00AC	ASSYトノー	LY73L501A00AC ASSYトノー	-	1	Enquire
610	AD43FCZU00001AA	固定式ドアバンプストップ	AD43FCZU00001AA 固定式ドアバンプストップ	-	4	Enquire
620	KY5342900AB	トノーヒンジ	KY5342900AB トノーヒンジ	-	2	Enquire
630	KY5354797AD	トノーメカ LH	KY5354797AD トノーメカ LH	-	1	Enquire
640	KY5354796AD	トノーメカRH	KY5354796AD トノーメカRH	-	1	Enquire
645	KY53AEU1478AB	トーンメカSML PRTキット	KY53AEU1478AB トーンメカSML PRTキット	-	A/R	Enquire
650	KY5319G470AB	トン・メカ・エル・シーブル・エイシー	KY5319G470AB トン・メカ・エル・シーブル・エイシー	-	2	Enquire
660	KY5386501AA	トン・メカ・エア・エーシー・エルエイチ	KY5386501AA トン・メカ・エア・エーシー・エルエイチ	-	1	Enquire
670	KY5386500AA	トン・メカMS ASIY RH	KY5386500AA トン・メカMS ASIY RH	-	1	Enquire
680	703161	ナット六角M8フランジ付	703161 ナット六角M8フランジ付	-	4	Enquire
690	703730	ネジ、M8 X 16、六角フランジヘッド	703730 ネジ、M8 X 16、六角フランジヘッド	-	4	Enquire
700	703195	ネジ M8X40 FLG 8 クロームフリー	703195 ネジ M8X40 FLG 8 クロームフリー	-	4	Enquire
710	707136	ボルト＆WSH-M8×25ヘックス	707136 ボルト＆WSH-M8×25ヘックス	-	1	Enquire
720	AG4332692AA	ワッシャ、M8、大径	AG4332692AA ワッシャ、M8、大径	-	4	Enquire
730	KY535435AB	M6 ネジワッシャー	KY535435AB M6 ネジワッシャー	-	4	Enquire
740	KY53L501A32AA	トンBSTPベルトINR	KY53L501A32AA トンBSTPベルトINR	-	2	Enquire
750	KY53L501A33AA	トンBSTPベルトOTR	KY53L501A33AA トンBSTPベルトOTR	-	2	Enquire
760	4G4316K808AB	バンパーフード～カウルトップ	4G4316K808AB バンパーフード～カウルトップ	-	4	Enquire
770	702944	ナット、M6、六角フランジ	702944 ナット、M6、六角フランジ	-	8	Enquire
780	KY53L21760AA	CFLP BSTP BRKT CONV	KY53L21760AA CFLP BSTP BRKT CONV	-	2	Enquire
790	703203	ねじ M6 X 20 六角フランジ 8 クロムフリー	703203 ねじ M6 X 20 六角フランジ 8 クロムフリー	-	6	Enquire
800	KY53115A01AB	TRMディバイダーPNL ASSY	KY53115A01AB TRMディバイダーPNL ASSY Roof Stowage, Black	-	1	Enquire
801	KY53115A01BCW	TRMディバイダーPNL ASSY	KY53115A01BCW TRMディバイダーPNL ASSY Roof Stowage, Colour	-	1	Enquire
810	6G333633038AB	コニカルバンプストップ M6X20	6G333633038AB コニカルバンプストップ M6X20	-	2	Enquire
820	KY53286D08AB	ディバイダー・ガスストラット	KY53286D08AB ディバイダー・ガスストラット	-	2	Enquire
830	6485690	ボールスタッド-ガスストラット	6485690 ボールスタッド-ガスストラット	-	2	Enquire
840	KY53519F47AB	マイクロスイッチアッシー	KY53519F47AB マイクロスイッチアッシー	-	1	Enquire
850	KY53519F46AB	ブラケットASSY 右サイド	KY53519F46AB ブラケットASSY 右サイド	-	1	Enquire
860	703143	トルクスワッシャークロームフリー	703143 トルクスワッシャークロームフリー	-	4	Enquire
870	4G43MXC1800AAPK	もみの木ボタン 6.4 x 2.3 - 14.2（20個入り）	4G43MXC1800AAPK もみの木ボタン 6.4 x 2.3 - 14.2（20個入り） Pack of 20	-	2	Enquire
880	703203	ねじ M6 X 20 六角フランジ 8 クロムフリー	703203 ねじ M6 X 20 六角フランジ 8 クロムフリー	-	2	Enquire
900	KY53SE14B450AC	ルーフコントロールモジュール	KY53SE14B450AC ルーフコントロールモジュール	-	1	Enquire
910	KY5314B524AB	CRCM MNTG BRKT	KY5314B524AB CRCM MNTG BRKT	-	1	Enquire
920	4G4318K261AB	STP-DCT プロット	4G4318K261AB STP-DCT プロット	-	1	Enquire
940	702944	ナット、M6、六角フランジ	702944 ナット、M6、六角フランジ	-	1	Enquire
